橱柜门阻尼缓冲隐藏式铰链结构

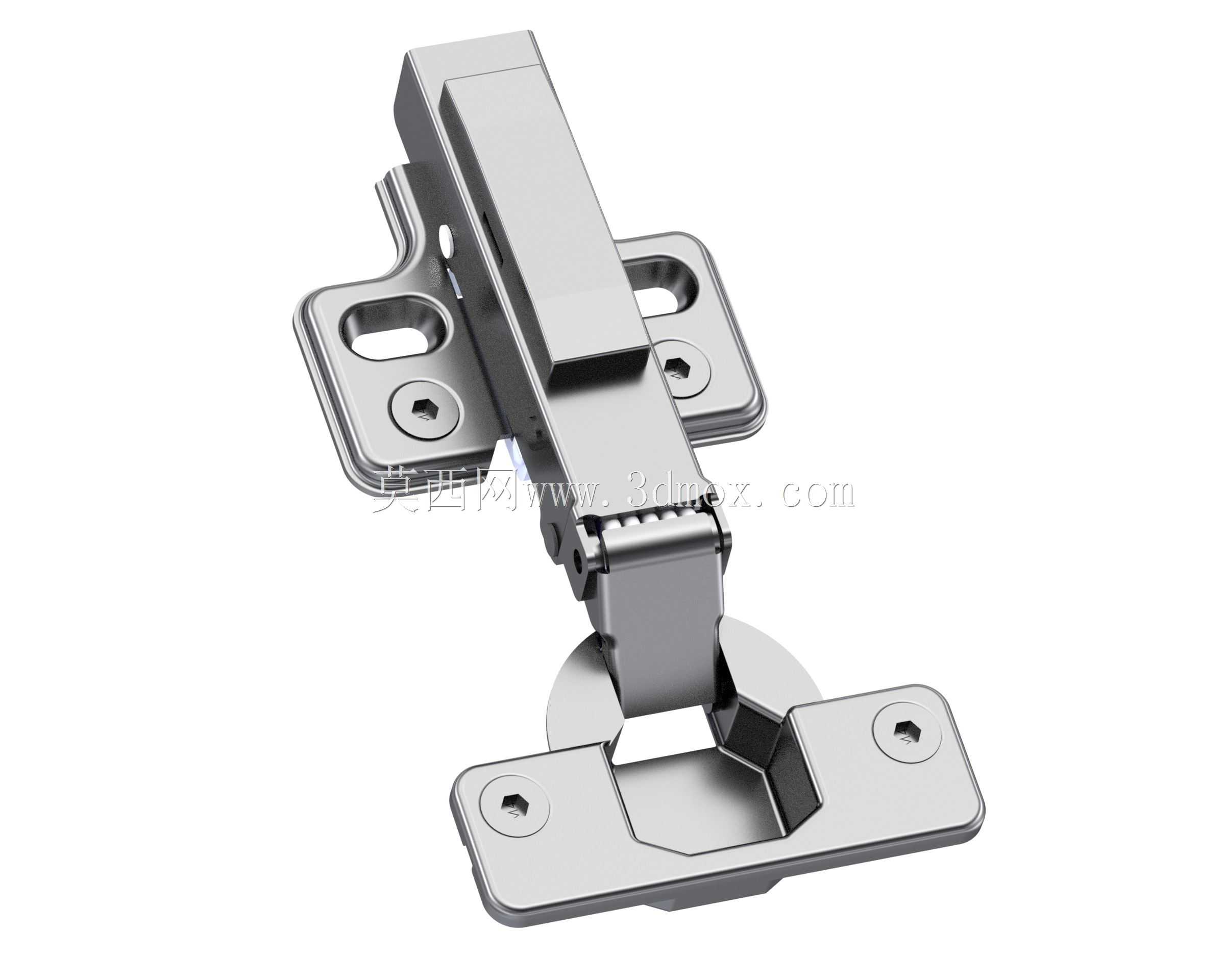

　　这款隐藏式阻尼铰链主要应用于定制橱柜、衣柜等板式家具的柜门连接场景，是家具柜体与门板之间实现转动开合的核心连接部件，日常使用中需要承载门板重量，同时满足数万次开合的疲劳寿命要求，还要兼顾柜门闭合时的静音缓冲效果，避免门板与柜体碰撞产生噪音、造成漆面磕碰损伤。从结构设计来看，该铰链采用三段式铰接臂结构，搭配底座与门板安装座两个固定端，铰接臂内部集成了阻尼油缸结构，在柜门闭合到最后15度左右的行程时，阻尼结构会介入提供缓冲阻力，让门板缓慢匀速闭合，不会产生撞击声响。安装底座上设计了前后、左右两个方向的调节螺丝，安装完成后可以通过调节螺丝微调门板的前后间隙与左右位置，抵消柜体加工、门板裁切产生的尺寸误差，保证柜门安装后缝隙均匀、开合顺畅，

　　不会出现蹭边、错位的问题。门板安装座上预留了两个沉头螺丝孔，适配常用的自攻安装螺丝，安装时可以直接将安装座固定在门板预先开好的杯孔内，不需要额外做复杂的定位加工，降低现场安装的操作难度。从安装边界来看，该铰链适配常规16-22mm厚度的板式门板，杯孔开孔直径为标准35mm，开孔深度要求在11.5-13mm之间，底座固定在柜体侧板上时，距离侧板前缘的预留距离为3-7mm可调，能够适配不同盖位的安装需求，包括全盖、半盖、内嵌三种柜门安装形式，不需要更换铰链主体，只需要调整底座位置或者更换对应规格的底座配件即可。铰接臂的转动行程设计为110度开合角度，日常使用时柜门打开后不会与相邻柜体、拉手产生干涉，

　　同时铰接臂的连接部位采用了叠片式铆接结构，转动部位的配合间隙控制在0.1mm以内，长期使用不会出现明显的松旷晃动，保证柜门开合的稳定性。整体外形采用了镍色镀锌表面处理，具备基础的防锈防腐蚀能力，适合厨房、卫浴等相对潮湿的使用场景，不会因为长期接触水汽出现表面锈迹，影响外观与使用寿命。在结构建模过程中，需要重点关注铰接点的转动配合关系，保证各个臂段在开合过程中不会出现干涉，同时阻尼结构的安装位尺寸需要预留足够的装配空间，保证阻尼部件能够顺利装入铰接臂内部，安装座与底座的调节螺丝行程需要符合实际调节范围，避免建模时出现调节量不足或者螺丝与周边结构干涉的问题。
