五十铃6吨载重卡车底盘结构三维设计

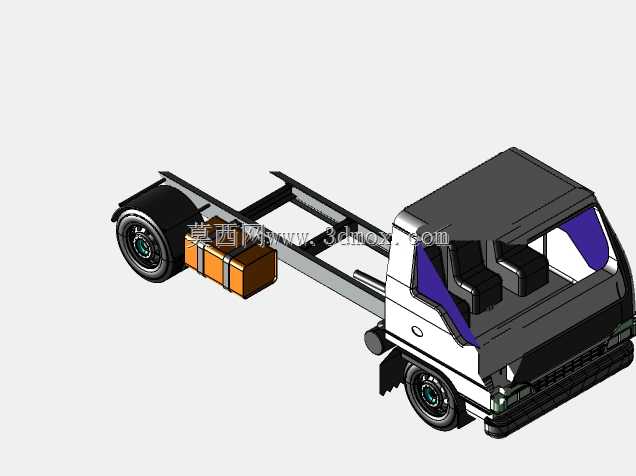

　　本次呈现的是五十铃6吨级载重卡车的底盘及驾驶室主体结构三维数模，在城配物流、市政作业、短途建材转运场景中，这类轻卡底盘是改装各类专用作业车上装的核心承载基础。从结构设计逻辑来看，该模型还原了平头轻卡的典型布局：驾驶室采用短前悬设计，最大化压缩车头长度来预留上装安装空间，车架部分采用直通式纵梁结构，纵梁截面为槽型钢结构，沿整车长度方向贯通，前后悬架安装位、动力总成固定点、上装连接孔位都在纵梁上做了对应预留，能满足6吨额定载重下的抗弯、抗扭强度要求。从实际使用维度看，这类底盘的核心用途是作为通用承载平台，可根据作业需求加装栏板货箱、冷藏厢、环卫作业装置、工程救援设备等不同上装，模型中保留了驾驶室后部的车架平直段，

　　该段长度匹配常规6吨轻卡的上装安装边界，纵梁上的安装孔位间距符合通用改装标准，无需额外大规模改制即可适配多数常规上装。设计层面，驾驶室部分还原了乘员舱的内部空间布局，转向柱位置、座椅安装点、踏板区域的结构都做了写实还原，前轮转向角预留范围满足城市道路转弯半径要求，后轮采用双胎配置，匹配6吨载重下的轮胎承载能力，车架尾部预留了拖车钩安装位、后防护装置安装点，符合道路车辆安全规范的安装要求。从安装边界来看，整车宽度控制在常规轻卡的2米区间内，满足城市道路通行的宽度限制，驾驶室顶部高度符合限高路段通行要求，车架离地间隙兼顾了非铺装路面的通过性与装卸货的平台高度适配，动力总成安装位预留了常规轻卡柴油机的安装空间，传动轴走向、

　　后桥安装位置都按照后驱轻卡的典型传动布局做了还原，能为后续的上装匹配、结构改制、性能仿真提供精准的三维参考依据，结构设计人员可直接基于该数模校核上装安装干涉、载荷分布合理性，也可作为同类轻卡结构设计的参考基准，验证不同载重工况下的车架受力分布，优化局部加强结构的布置位置。
