方形法兰安装式可调水平支撑脚轮结构

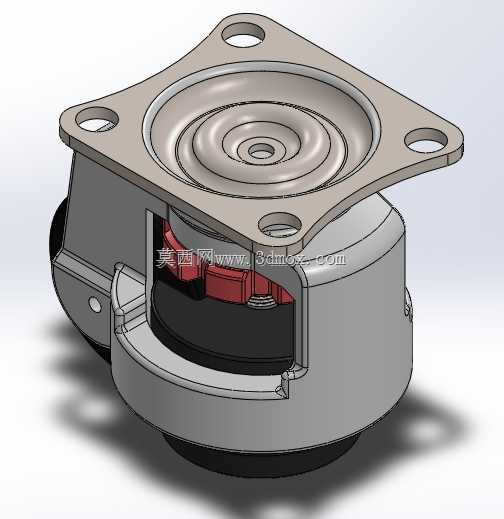

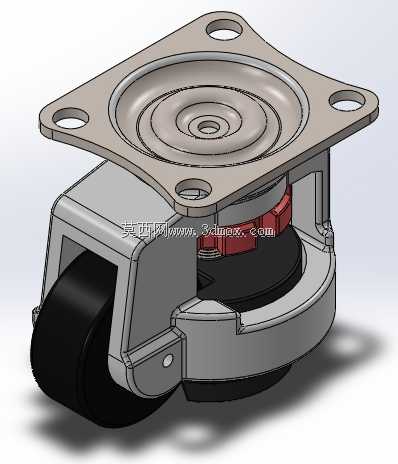

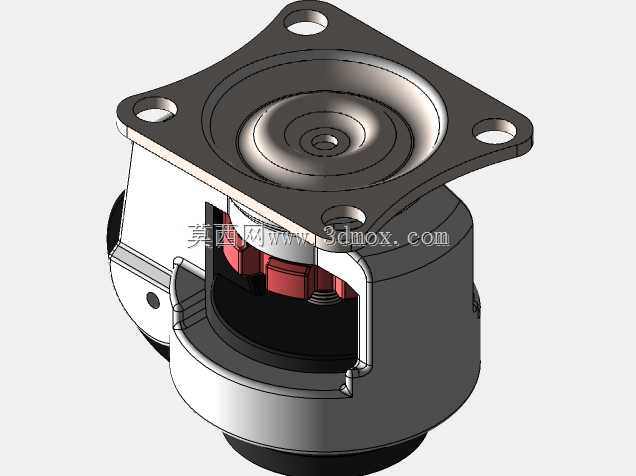

　　在车间非标设备、轻型加工机床、检测工作台这类需要兼顾工位移动与落地固定的场景里，这类带水平调节功能的脚轮是非常实用的支撑部件，很多做设备结构设计的工程师在选型时，都会优先考虑这类集成了移动与支撑功能的一体式脚座，不用额外搭配独立的可调支撑脚，能减少机架底部的安装点位占用，也能避免移动和支撑部件干涉的问题。这款脚轮采用方形法兰安装面，四个安装孔对称分布在法兰四角，安装时直接通过螺栓固定在设备机架底部的安装板上即可，不需要额外做复杂的连接结构，适配常见的方管、矩形管焊接机架的底部安装尺寸，安装面的沉孔设计可以让螺栓头完全沉入法兰面内，不会出现螺栓头凸起影响支撑贴合度的问题。核心的功能结构集成了万向滚轮与可调支撑两部分，

　　滚轮采用硬质耐磨材质，在环氧地坪、水磨石车间地面滚动时阻力小，不会轻易留下压痕，滚轮的转动支架内置回转结构，转向时顺滑无卡滞，设备短距离移位时不需要额外撬动，单人就能推动调整工位位置。当设备移动到指定工位后，不需要额外垫塞垫块，只需要调节脚轮中部的调节结构，就能让支撑座下降接触地面，将整个设备的载荷从滚轮转移到支撑座上，此时滚轮完全离地，不仅能避免设备长期放置时滚轮长期受压变形，还能通过调节四个角的脚轮高度，将设备台面调整到水平状态，抵消地面不平整带来的设备倾斜问题，对于有水平度要求的加工、检测设备来说，这个功能可以大幅减少设备就位后的调平工作量。从结构设计的角度来看，这款脚轮的支撑座采用大直径圆盘结构，和地面的接触面积更大，

　　单位面积的地面压力更小，在普通车间地面使用时不会轻易压坏地面涂层，支撑座与调节螺杆之间采用活动连接结构，即使地面存在轻微坡度，支撑座也能自动贴合地面，不会出现局部点接触导致支撑不稳的问题。滚轮直径75mm、宽度30mm的尺寸设定，刚好匹配100kg到500kg区间的单轮载荷需求，既不会因为尺寸过大占用过多机架底部空间，也不会因为滚轮过窄导致滚动阻力过大、容易卡进地面缝隙的问题，法兰安装面的尺寸也适配常见的40系列、50系列工业铝型材机架的底部安装，不管是焊接钢结构机架还是铝型材组装机架，都能直接匹配安装，不需要额外加工转接板。日常使用中，这类脚轮的维护成本很低，转动部位的密封结构可以阻挡车间内的粉尘、切削液进入回转间隙，

　　长期使用也不会出现转向卡滞的问题，调节部位采用梯形螺纹结构，承重状态下调节也不会出现滑牙问题，调平后可以实现可靠的位置锁定，设备运行时不会出现移位、晃动的问题，相比单独搭配脚轮和支撑脚的方案，一体式的结构也让设备底部的外观更整洁，没有零散的突出部件，清理设备底部卫生时也不会有过多的卫生死角。
