双螺旋桨垂直起降无人机尾座结构设计

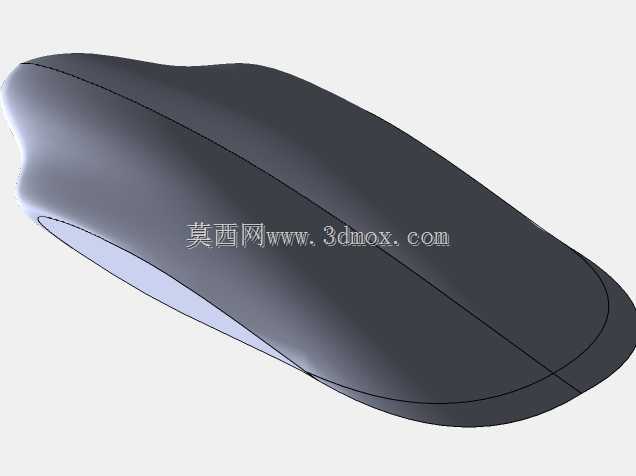

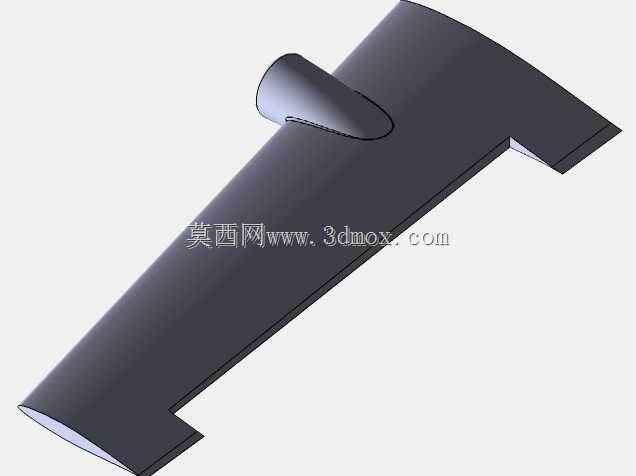

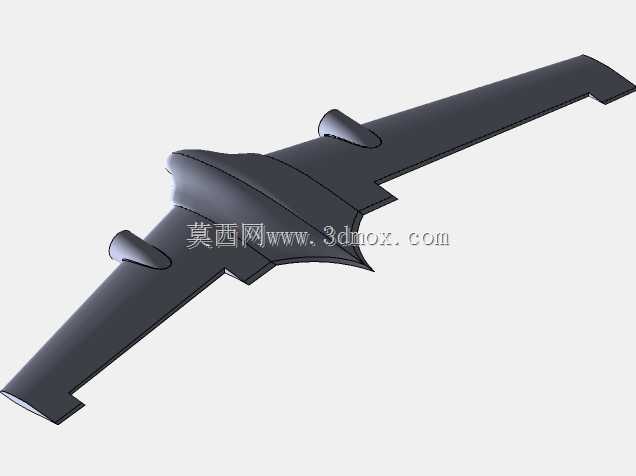

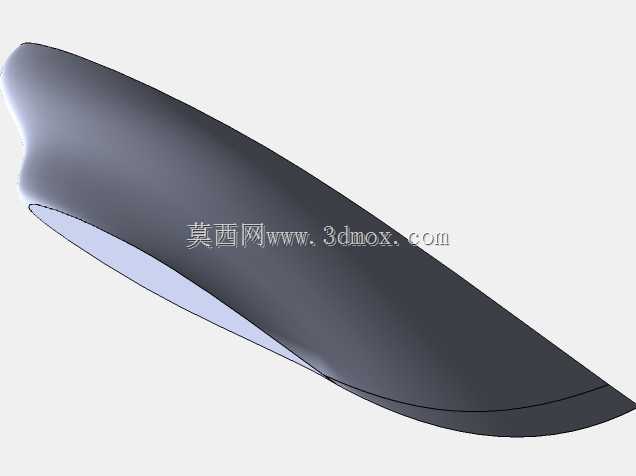

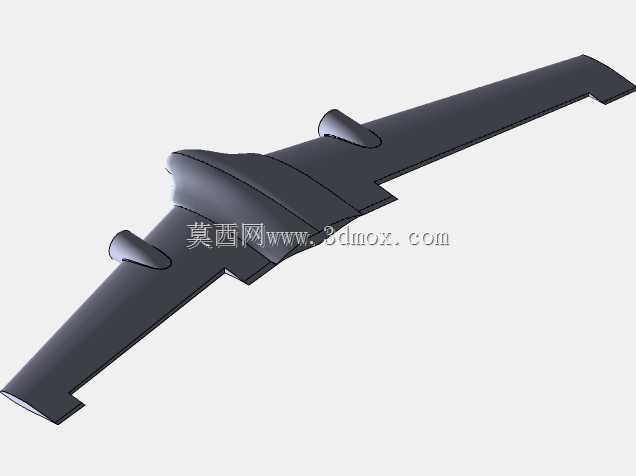

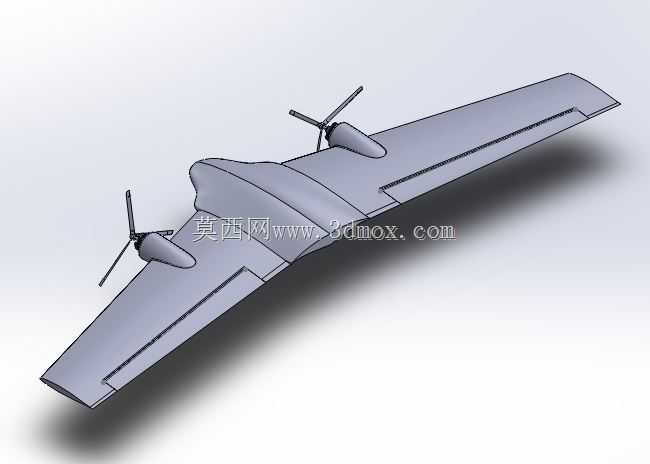

　　这款尾座适配垂直起降固定翼无人机的飞翼构型，主要面向小范围航测、林区巡检、应急场景短距起降作业需求，无需专用跑道即可在山地、楼顶、野外平整场地完成起降，解决传统固定翼无人机对起降场地要求高的痛点。整体采用飞翼融合体布局，没有传统垂尾与平尾结构，依靠尾座集成的双副翼完成飞行姿态控制，两个前置拉进式螺旋桨分别布置在机翼前缘两侧，动力轴线与机身基准轴线平行，垂直起降阶段依靠双桨差速配合副翼偏转维持姿态稳定，平飞阶段切换为固定翼飞行模式，兼顾垂直起降的场地适应性与固定翼飞行的长航时优势。设计阶段优先考虑结构减重与气动效率的平衡，机翼采用大后掠角飞翼构型，翼身融合过渡段做了连续曲面修型，减少飞行过程中的压差阻力，尾座主体作为机身核心承力结构，

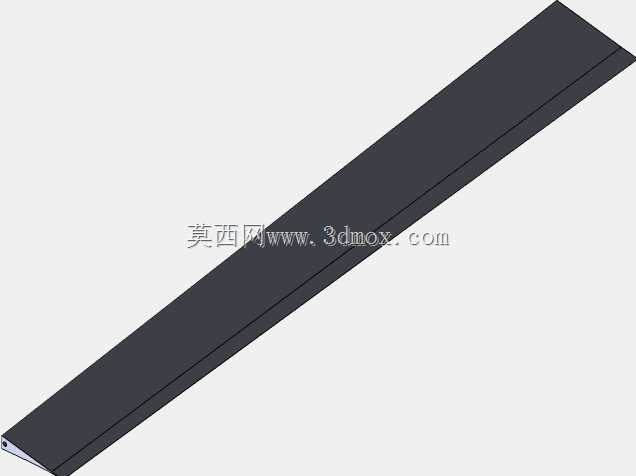

　　内部预留了飞控设备、电池模块、任务载荷的安装舱位，安装边界严格匹配常用15-20kg级垂直起降无人机的设备尺寸，机翼展长控制在1.8m范围内，机身纵向长度1.1m，整体收纳后可放入常规车载装备箱，满足外场作业快速转场的需求。结构设计上，尾座与机翼采用一体化承力布局，螺旋桨安装座预埋了加强筋结构，可抵消垂直起降阶段的动力振动与冲击载荷，副翼铰接位置布置在机翼后缘外侧，偏转角度范围设置为正负25度，既满足垂直起降阶段的姿态调整力矩需求，也能在平飞阶段提供足够的滚转与俯仰操纵力矩，避免飞翼布局常见的航向稳定性不足问题。动力安装位的轴线定位经过反复校准，双桨轴线与机身重心的垂直距离控制在合理范围，降低垂直起降阶段的姿态控制难度，

　　尾座底部预留了起降支撑点的安装接口，可适配简易滑橇式起落架，无需复杂的起落架收放结构，进一步降低整机结构重量。实际作业场景中，这款尾座结构可快速完成整机组装，外场作业时仅需两名操作人员即可完成起降准备，垂直起降阶段抗风等级可达6级，平飞阶段巡航速度可维持在70-90km/h，适合100km半径范围内的巡检、测绘作业任务，结构件可采用常规航空层板或碳纤维复合材料加工，加工难度低，维修替换方便，适合中小批量的行业应用无人机改装与组装使用。
