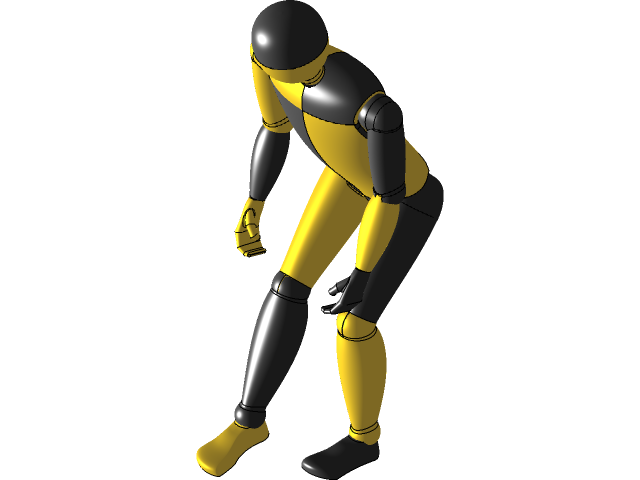

工业仿真用黄黑配色假人三维数模

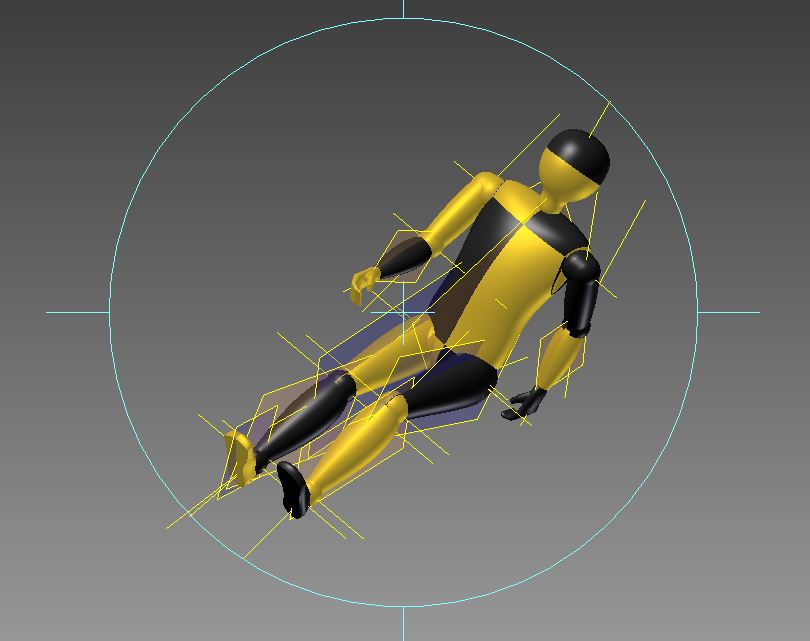

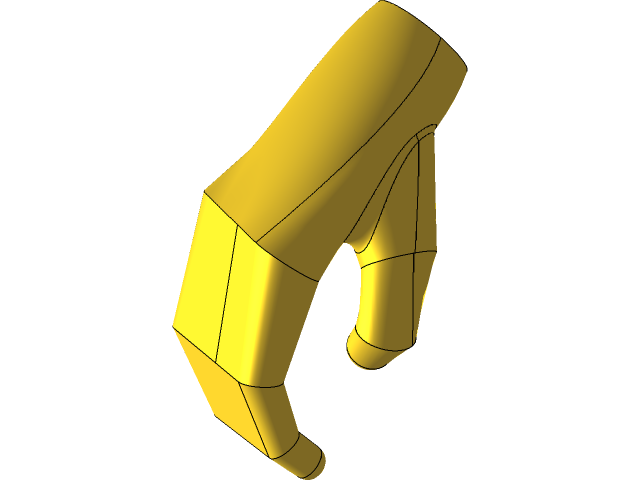

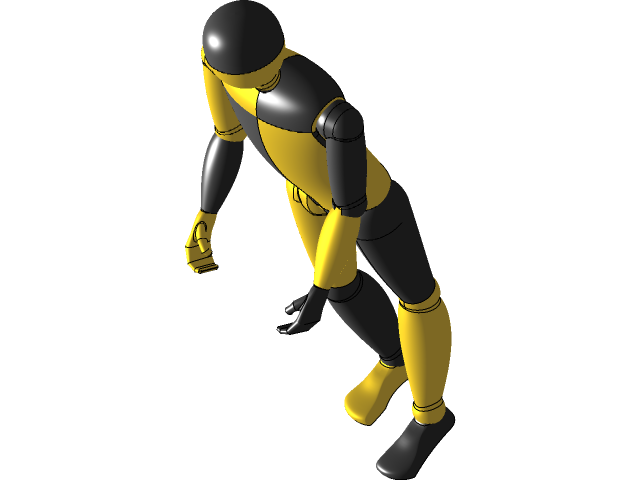

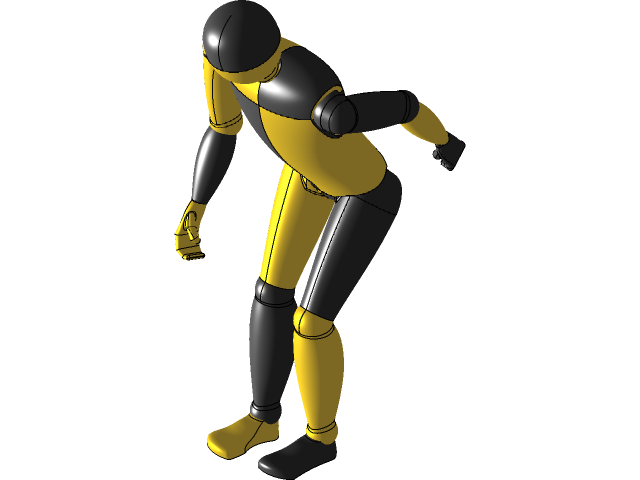

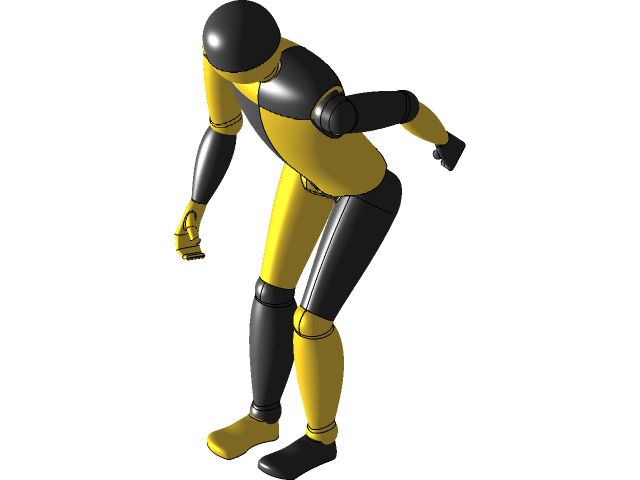

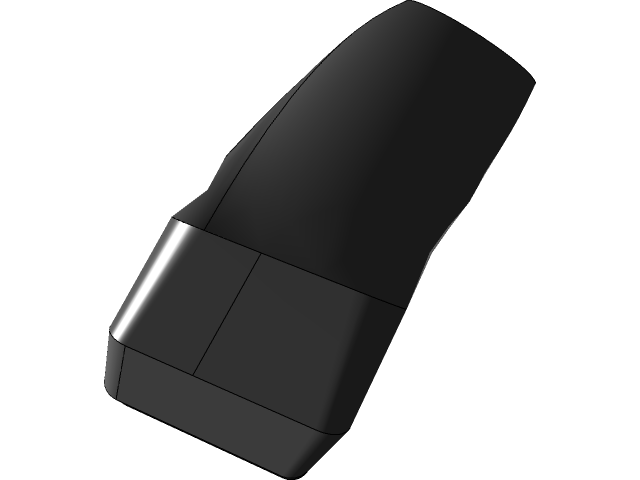

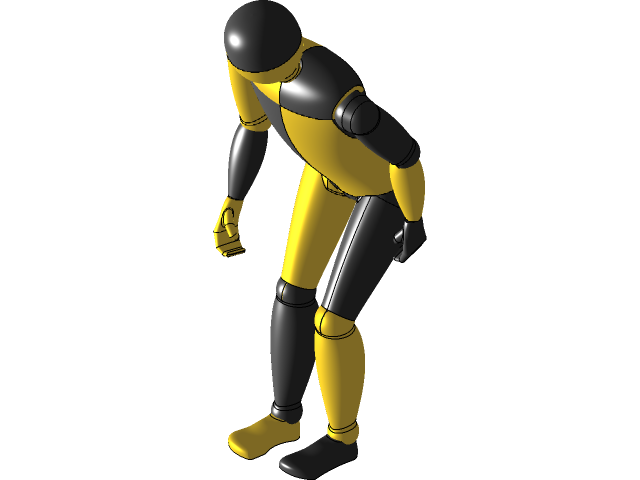

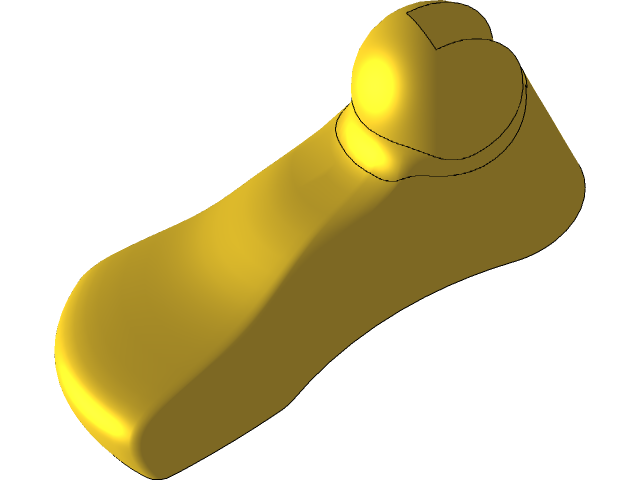

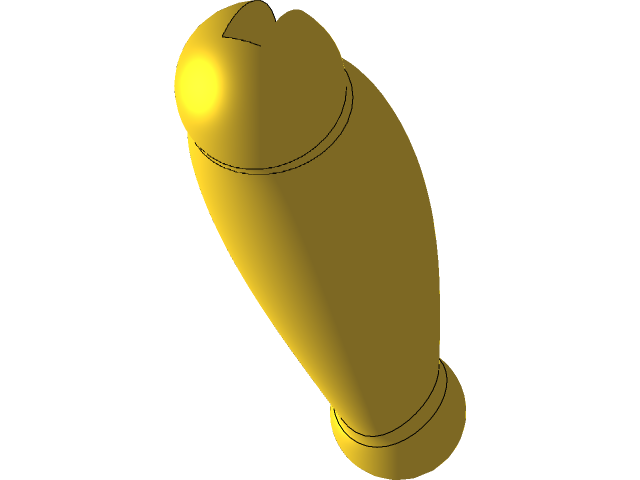

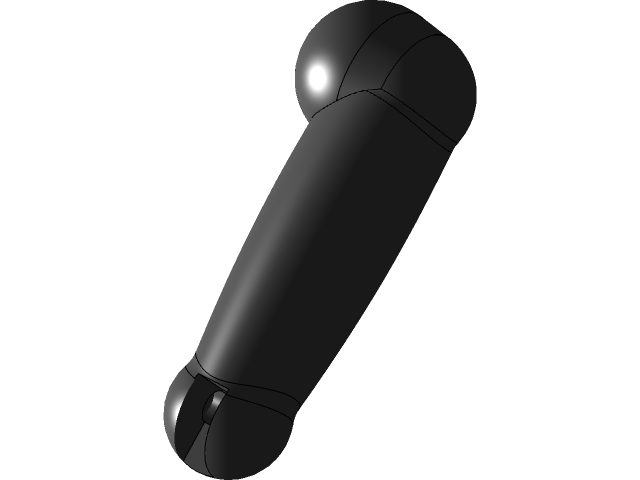

　　在机床上下料工位的人机工程验证环节，这类人体数模是结构设计阶段必不可少的校核载体，不同于展示用的精细人体建模，该数模采用分块式关节结构，所有肢体活动范围严格参照成年男性人体活动度阈值设定，可直接导入装配环境完成操作可达性、作业视野遮挡、安全距离校核等多项验证工作。从设计思路来看，模型将躯干、大臂、小臂、大腿、小腿、头部分别设为独立刚体部件，关节处预留了旋转副约束基准，无需额外做基准面创建即可直接添加运动约束，适配机床工位的作业姿态模拟需求，比如弯腰取件、侧身操作面板、抬手更换刀具等常见机床操作姿态，都能通过调整各关节旋转角度快速复现，不需要对模型做额外的网格变形处理。

　　数模的外形尺寸参照GB/T 10000-1988中国成年男性人体尺寸第95百分位设定，站立状态总高控制在1775mm，肩宽420mm，手臂前伸最大可达距离820mm，弯腰状态下的最低作业面高度适配机床常用的800mm操作台面高度，安装边界上模型底部预留了与工位地面、踏台的配合基准面，导入装配体时可直接与工位地面做重合约束，不会出现坐标偏移问题。实际应用中，这类数模多用于机床防护门的开合范围验证，避免防护门运动轨迹与操作人员肢体发生干涉，同时也可用于操作面板的安装高度校核，确保操作人员在正常站立或弯腰作业时，无需过度伸展肢体即可触碰到所有操作按钮，另外在机床排屑器的安全防护设计中，也可通过该数模模拟肢体误入危险区域的极限状态，

　　校核防护间隙是否符合安全规范要求。模型表面采用黄黑警示配色，也是为了在仿真场景中更清晰地辨识肢体与设备的相对位置，减少视觉判断误差，各部件的分模线位置避开了关节活动区域，不会在姿态调整时出现部件穿模问题，关节处的连接结构做了简化处理，在保证运动自由度符合人体工学的前提下，尽可能降低了模型面数，不会占用过多装配体运算资源，即使在整机大装配环境下调用，也不会出现明显的卡顿问题，适配常规配置的工程电脑运行需求。
