复合式紧急冲淋洗眼装置结构设计

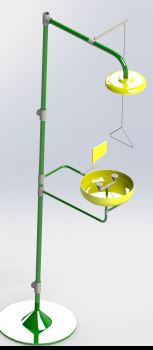

　　在化工生产车间、理化分析实验室、危险品仓储区域这类存在化学喷溅、粉尘沾染风险的作业场景中，应急冲淋洗眼装置是强制配置的个体防护兜底设施，这套复合式结构的设计完全围绕现场应急处置的实际需求展开，没有冗余的装饰性结构。整套装置采用立式落地安装逻辑，主支撑立柱采用等径圆管结构，底部设置方形法兰安装底座，安装时需要在硬化地面预留四个膨胀螺栓固定点位，安装边界需要保证立柱中心距离周边固定障碍物至少1.2米的操作空间，避免人员应急处置时被周边设备磕碰，同时冲淋头下方的净空高度需要控制在2.1米到2.3米之间，适配不同身高作业人员的站立冲淋需求，不会出现碰头或者冲淋覆盖范围不足的问题。立柱上设置了两处快开拨杆开关，

　　分别对应上部的冲淋系统和中部的洗眼系统，开关的操作力设计控制在100N以内，保证人员在眼部受刺激视线受阻的情况下，仅凭肢体触感就能快速拨开开关启动设备，不需要额外的旋转或者按压操作。上部冲淋臂采用水平延伸加末端下弯的管型结构，末端连接的圆形冲淋盘采用均匀布孔设计，出水时可以形成直径超过0.5米的圆柱形水幕，能够在10秒内完全覆盖作业人员的全身范围，快速冲掉附着在衣物、皮肤表面的化学沾染物。中部的洗眼盘采用双层缓流结构，出水端加装起泡缓流组件，出水时形成两股高度在10厘米到15厘米的柔缓水柱，不会因为水压过高对受伤的眼部造成二次冲击，洗眼盘的安装高度控制在站立人员面部的适配区间，人员不需要过度弯腰或者仰头就能将眼部对准水流。

　　整套设备的管路全部集成在主立柱内部，外部没有裸露的明装管线，既避免了现场作业时的磕碰损坏，也能减少管路内的存水残留，在低温环境下可以搭配内置的排空结构，防止冬季管路冻堵影响设备正常启用。设计时特意简化了整体的零件数量，所有管路连接都采用标准管螺纹接口，后期维护更换配件不需要定制特殊零件，现场运维人员用常规管钳就能完成易损件的更换作业，洗眼盘和冲淋盘都采用可拆卸的防尘盖结构，日常闲置时可以盖住出水孔，避免现场的粉尘、杂物堵塞出水孔，保证应急状态下设备可以正常出水。
