八灯珠WS2812全彩RGB可链接灯条结构

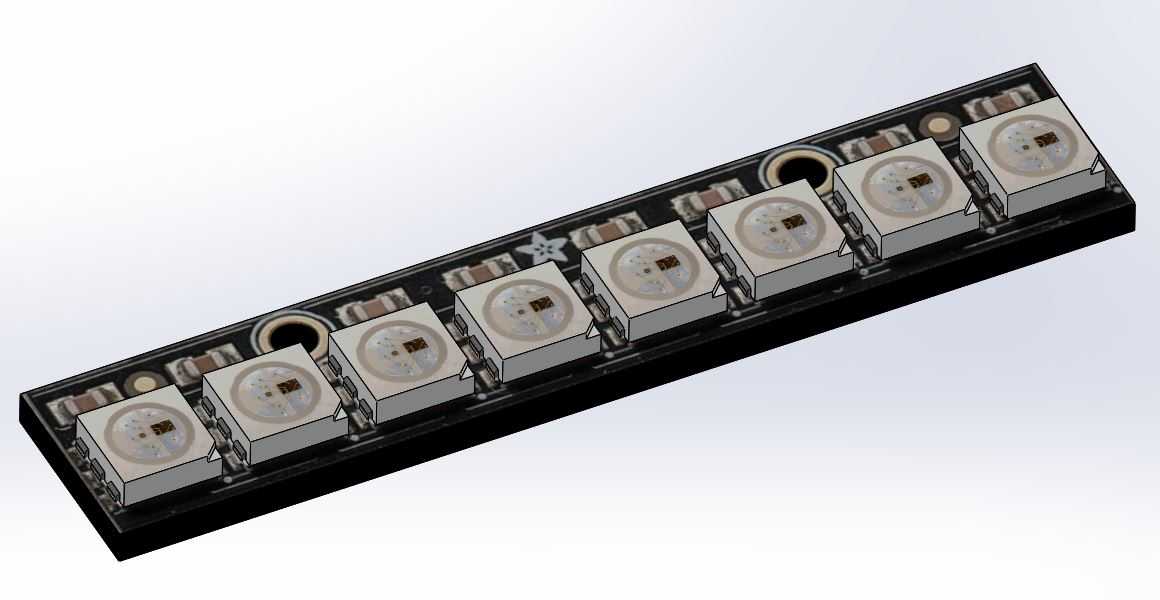

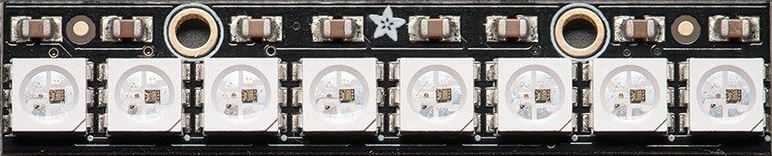

　　这款八灯珠集成式全彩灯条，是面向小型电子装置、创意交互项目开发的标准化光源组件，核心采用内置驱动IC的5050封装WS2812 RGB灯珠，单颗灯珠内置恒流驱动电路，每通道输出电流稳定在18mA左右，即便供电电压存在小幅波动，各灯珠的发光亮度、色彩一致性也能得到有效保障，不会出现同批次灯点亮后色差明显、亮度不均的问题。从结构设计来看，整板采用长条型窄边布局，八颗灯珠沿板长方向等距排布，板身两端预留了标准信号级联焊盘，可直接通过杜邦线或飞线实现多根灯条的首尾串联，仅需占用控制器一个IO口就能完成整组灯条的色彩控制，大幅减少布线时的走线数量，降低小型装置内部的布线复杂度。板身预留的两个圆形安装孔位，适配M2规格的固定螺丝，

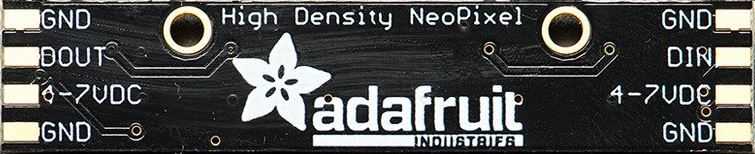

　　可直接锁附在3D打印外壳、亚克力支架、设备面板的对应安装柱上，安装孔的位置避开了背面的走线层与焊盘区域，锁附螺丝时不会刮伤线路造成短路，板端边缘到灯珠发光面的距离经过精准核算，安装后灯珠发光面不会被安装结构遮挡，出光角度无额外损耗。实际应用场景中，这类灯条常被用作小型智能硬件的状态指示灯组、创客项目的氛围光源、桌面交互装置的像素显示单元，比如小型机械键盘的底沿氛围灯、迷你智能音箱的状态提示灯、学生电子竞赛作品的显示组件，由于单根灯条仅8个像素点，也可多根拼接组成低分辨率的像素点阵，实现简单的图案、文字滚动显示效果。设计时充分考虑了手工焊接的操作空间，背面的电源、信号焊盘尺寸做了加大处理，即便手工焊接经验不足的开发者，

　　也能快速完成接线操作，不会因为焊盘过小造成连锡、虚焊问题。板载的信号走线做了等长处理，级联传输时信号延迟控制在极低水平，多根串联时不会出现尾端灯珠色彩错位、信号丢失的问题，供电端预留了足够的覆铜面积，大电流点亮整板全白画面时，板身线路压降控制在合理范围，不会出现近端灯珠亮度正常、远端灯珠亮度不足的问题。整板的外形尺寸适配多数小型装置的内部安装空间，窄边设计可以嵌入宽度10mm以内的安装槽内，不需要额外对板身进行裁切加工，安装边界兼容性较强，可适配不同材质的安装基面，无论是塑料壳体、金属支架还是木质结构件，都能通过螺丝或热熔胶完成快速固定。
