可升降桌面式手机支撑托架结构设计

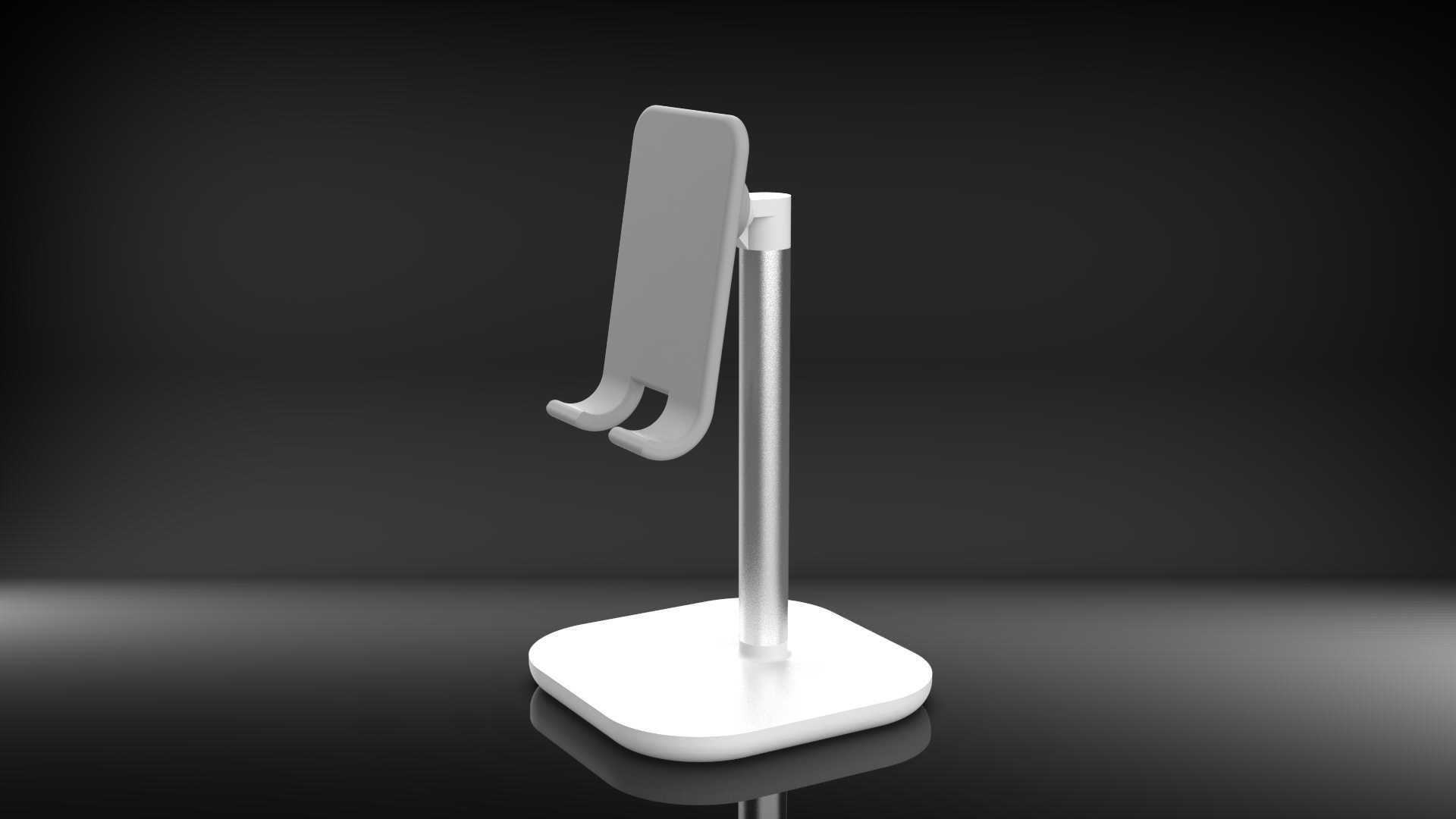

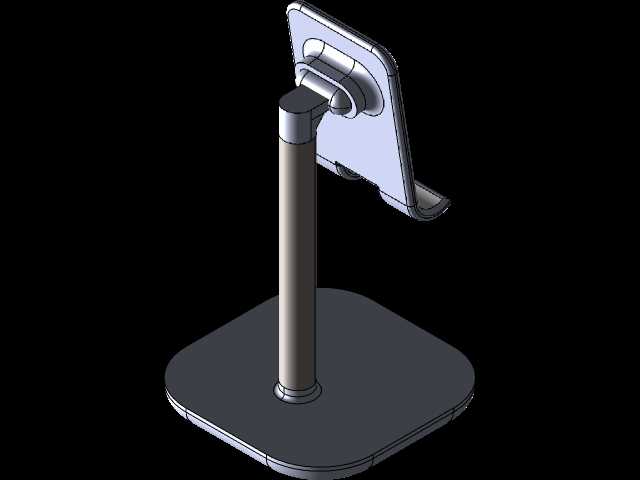

　　这款桌面式手机支撑托架，核心应用场景覆盖日常办公桌面、居家学习台面、直播拍摄工位等多类需要固定放置手机的使用环境，解决长时间手持手机带来的肢体疲劳问题，同时满足不同使用姿态下的视角调节需求。从结构设计逻辑来看，整体采用分体式模块化设计思路，底部为圆角方形配重底座，底座边缘做了大圆弧过渡处理，既避免尖锐棱角磕碰划伤，也通过足够的底面接触面积保障整机放置的稳定性，底座内置配重结构，在手机放置、角度调节过程中不会出现侧翻、滑移问题，底座底面可预留防滑胶垫安装位，进一步提升光滑台面的附着摩擦力。中部支撑立柱采用圆柱形金属杆结构，杆身表面做阳极氧化处理，兼顾耐磨性能与外观质感，立柱与底座之间采用过盈配合加紧固胶的连接方式，

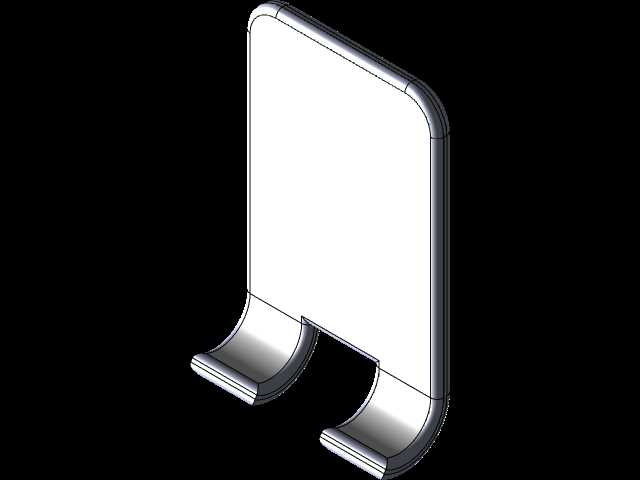

　　保证连接强度的同时控制装配公差，立柱内部预留升降调节的阻尼结构安装空间，可实现支撑高度的无级调节，调节行程覆盖日常坐姿使用的视线高度范围，满足不同身高使用者、不同摆放高度台面的使用需求。上部手机承托组件采用背部支撑板加底部承托钩的结构形式，背部支撑板与升降立柱顶端通过阻尼转轴连接，可实现俯仰角度的无级调节，调节角度覆盖平视、俯视等多类使用视角，适配视频观看、视频通话、直播拍摄、文档查阅等不同使用场景的角度需求；底部承托钩设置两个对称分布的托爪，托爪边缘做圆弧收边处理，避免刮花手机边框，托爪之间预留充电线材穿过的空位，支持手机边充电边放置使用，承托组件与手机接触的位置可预留软质防滑垫粘贴位，增大与手机背面、边框的摩擦力，防止手机滑落，

　　同时避免硬接触刮伤手机外壳。整体外形尺寸控制在桌面摆放的合理边界内，底座长宽尺寸控制在100毫米左右，立柱最大升起高度控制在200毫米上下，收拢状态整体高度不超过120毫米，既满足支撑高度需求，也不会过多占用桌面使用空间，适配绝大多数4到7英寸的智能手机使用，部分小尺寸平板也可兼容放置。结构设计过程中充分考虑注塑与机加工的工艺可行性，底座、承托组件采用ABS或PC注塑成型，立柱采用铝合金型材加工，各部件之间的连接结构尽量减少紧固件数量，降低装配复杂度，同时兼顾后期维护的拆装便利性，各活动调节部位的阻尼力矩经过匹配计算，调节时手感顺滑无卡顿，调节到位后可稳定保持姿态，不会出现自行下滑、角度偏移的问题。
