CA6140车床用环形夹固式杠杆连接构件

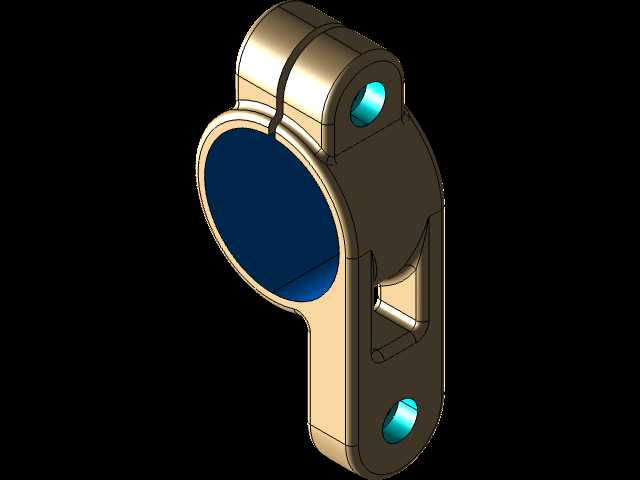

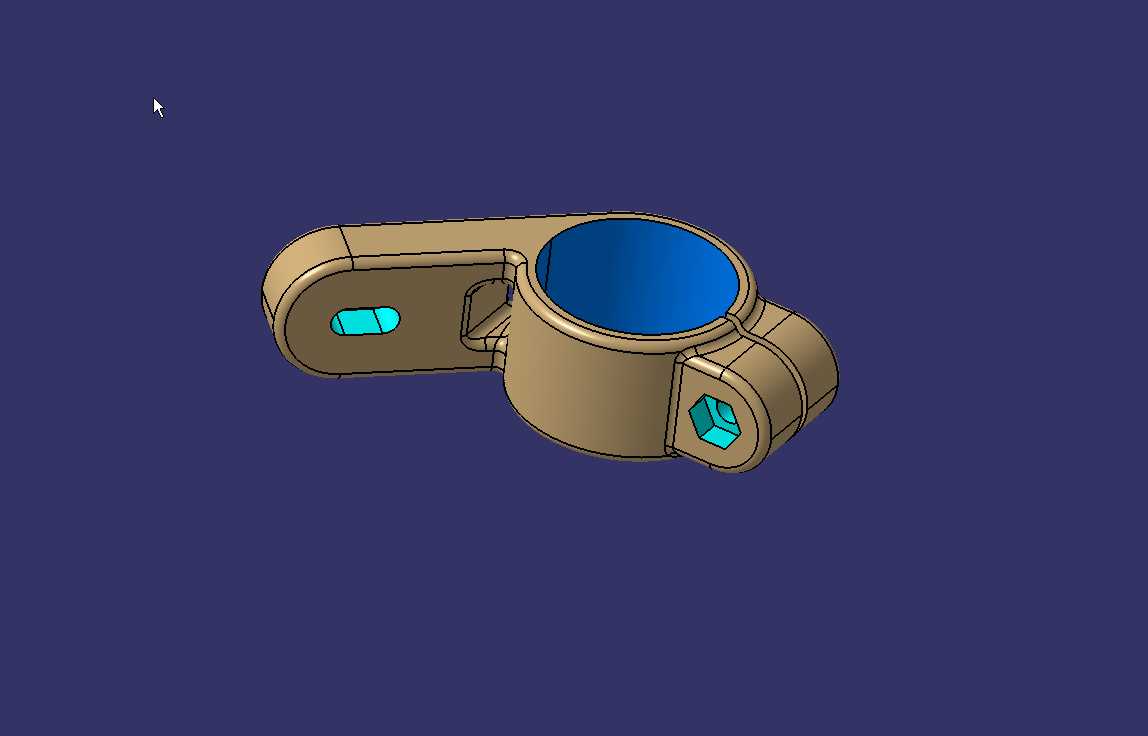

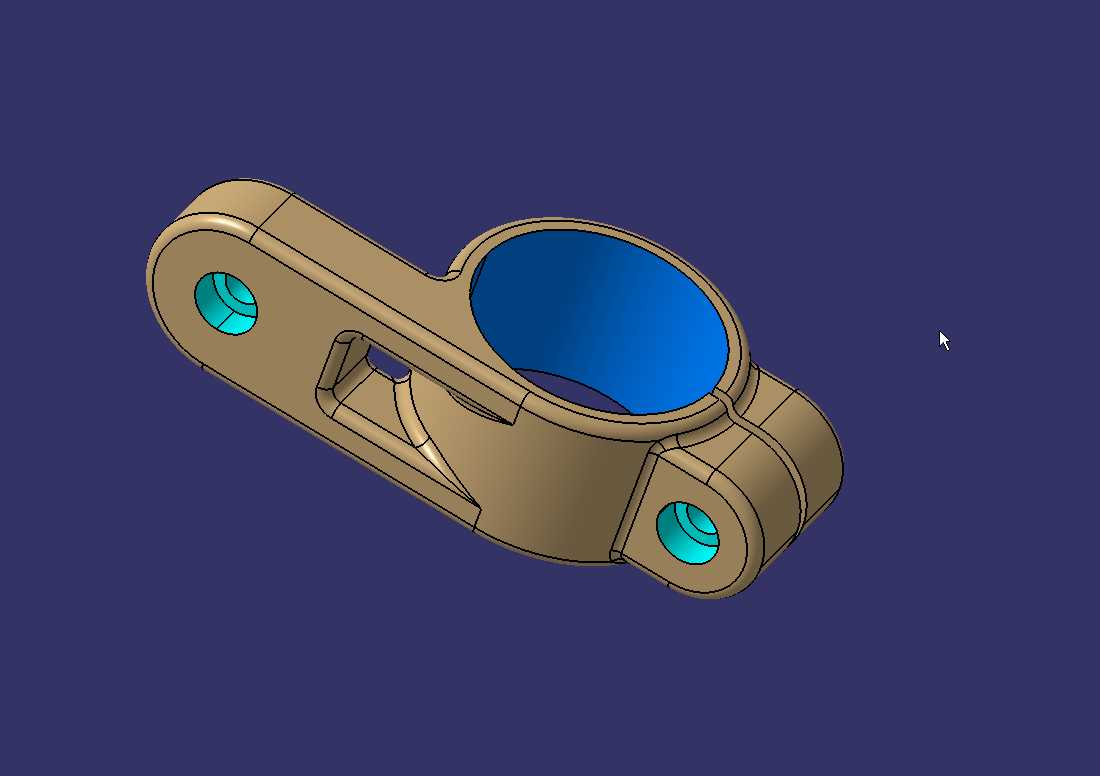

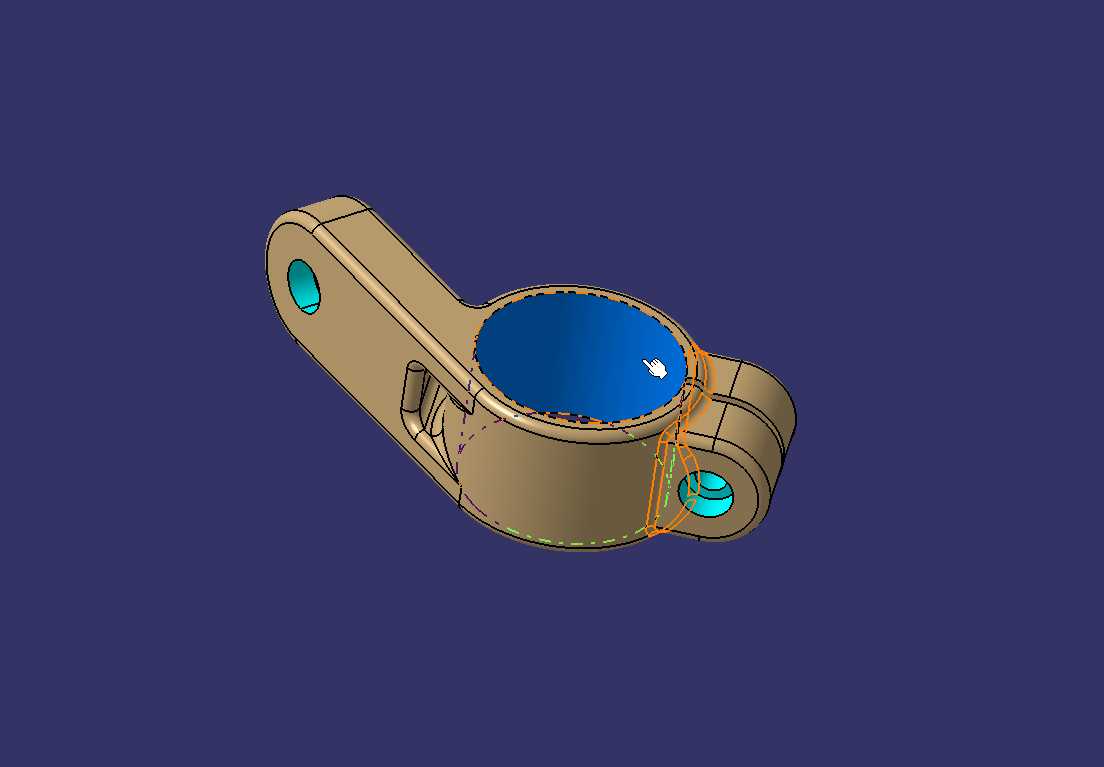

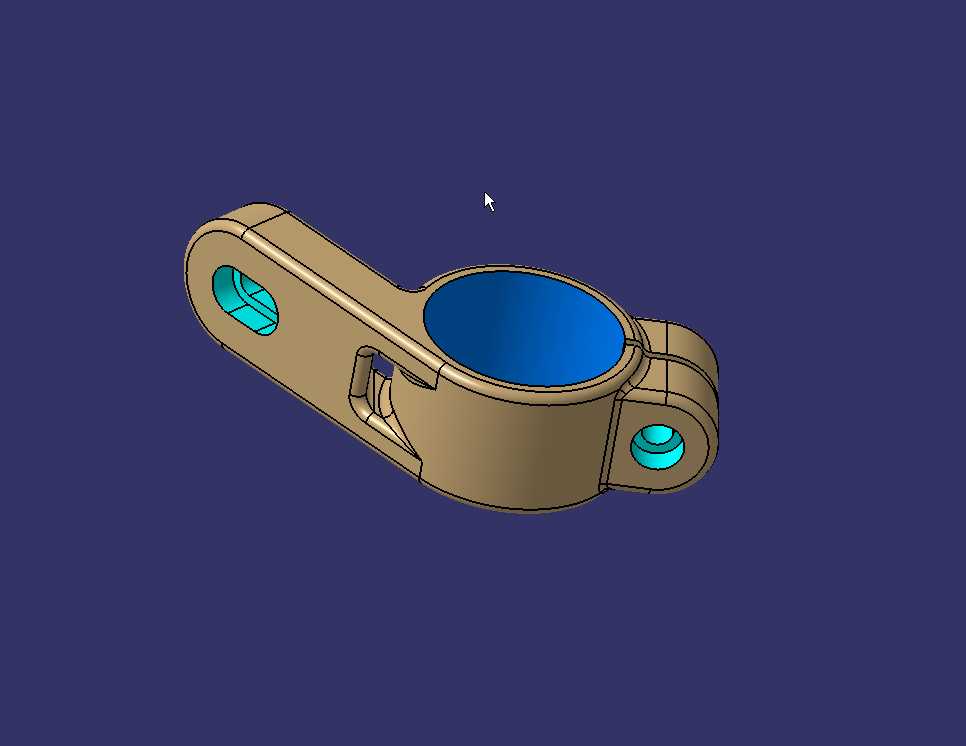

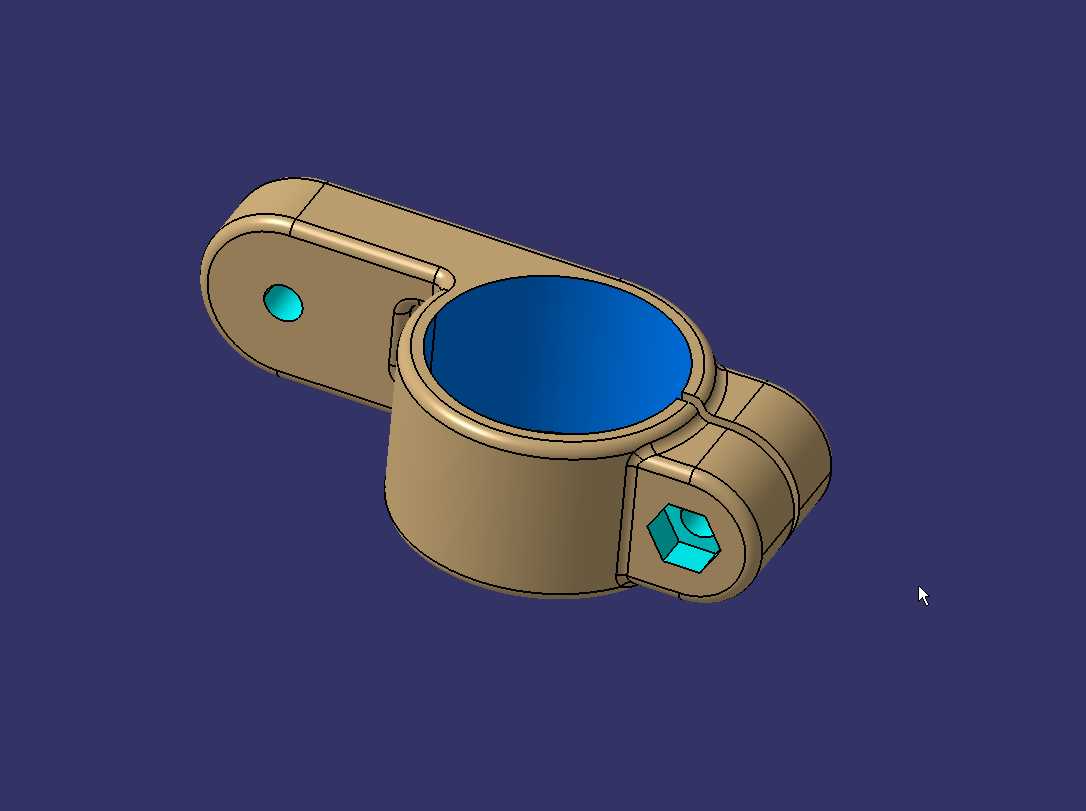

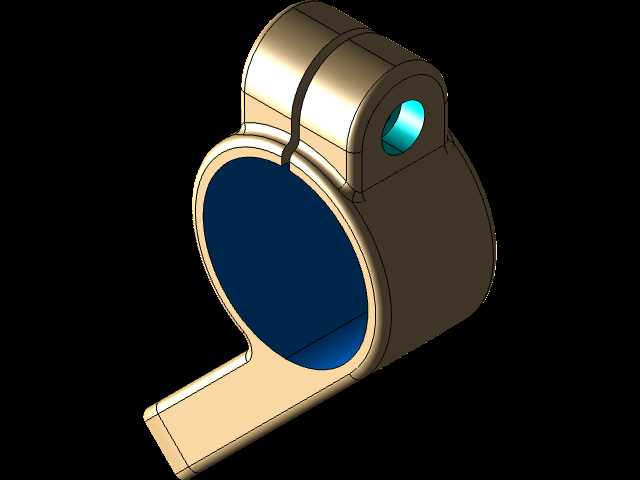

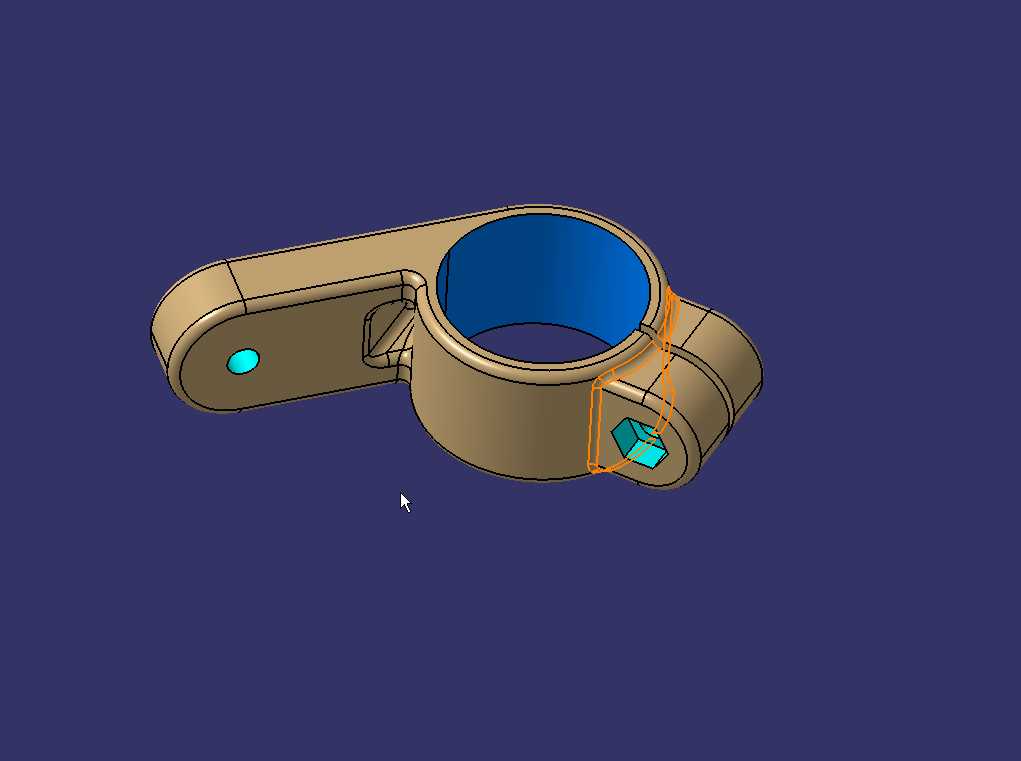

　　该构件属于CA6140普通车床操作机构中的传力夹紧组件，主要应用在车床溜板箱操作连杆与轴系的连接位置，承担操作力传递、轴上位置固定的核心作用，在车床进给切换、离合操作的动作链路中，负责将手柄端的扳动力矩传递到对应执行轴上，同时通过自身的夹紧结构锁定轴上安装位置，避免操作过程中出现构件滑移、动作滞后的问题。从结构设计来看，主体采用带开口的环形轴套作为安装基体，轴套内孔为光面设计，与适配的光轴采用间隙配合，装配时可沿轴身滑动调整安装位置，调整到位后通过侧方的紧定螺钉结构锁紧，开口处的变形余量可保证锁紧后轴套与轴身无相对窜动，满足频繁操作下的位置稳定性要求。从轴套侧方延伸出的杠杆臂为等截面矩形结构，臂端设置有带衬套的铰接孔，

　　用于连接操作拉杆，铰接孔内预留的衬套安装位可嵌入铜质减磨衬套，降低铰接位置的磨损速率，延长构件的维护周期；轴套另一侧的凸台结构为锁紧螺钉的安装座，内部开设有内螺纹孔，与紧定螺钉配合实现轴套的锁紧固定，凸台与轴套主体之间设置有三角形加强筋，可抵消锁紧螺钉拧紧时产生的局部应力，避免凸台根部出现应力断裂问题。设计过程中优先考虑了装配便利性与受力合理性，环形轴套的开口宽度控制在3mm，既保证锁紧时轴套有足够的变形量抱紧轴身，又不会因开口过大导致轴套自身刚性不足；杠杆臂的长度根据操作力矩需求核算，在保证扳动力传递效率的前提下，尽可能缩小臂长尺寸，减少构件在溜板箱内部的安装空间占用。安装边界方面，

　　该构件轴套内孔直径适配CA6140车床对应操作轴的标准轴径，杠杆臂的摆动范围无超出周边构件的干涉风险，铰接孔的中心高度与拉杆安装位完全匹配，装配时无需额外修配即可直接安装使用，构件所有棱边均做了R1-R2的倒圆角处理，既避免装配过程中锐边划伤操作人员，也能减少热处理过程中的应力集中问题，提升构件的整体强度。
