异形连接摇臂二维练习构件结构

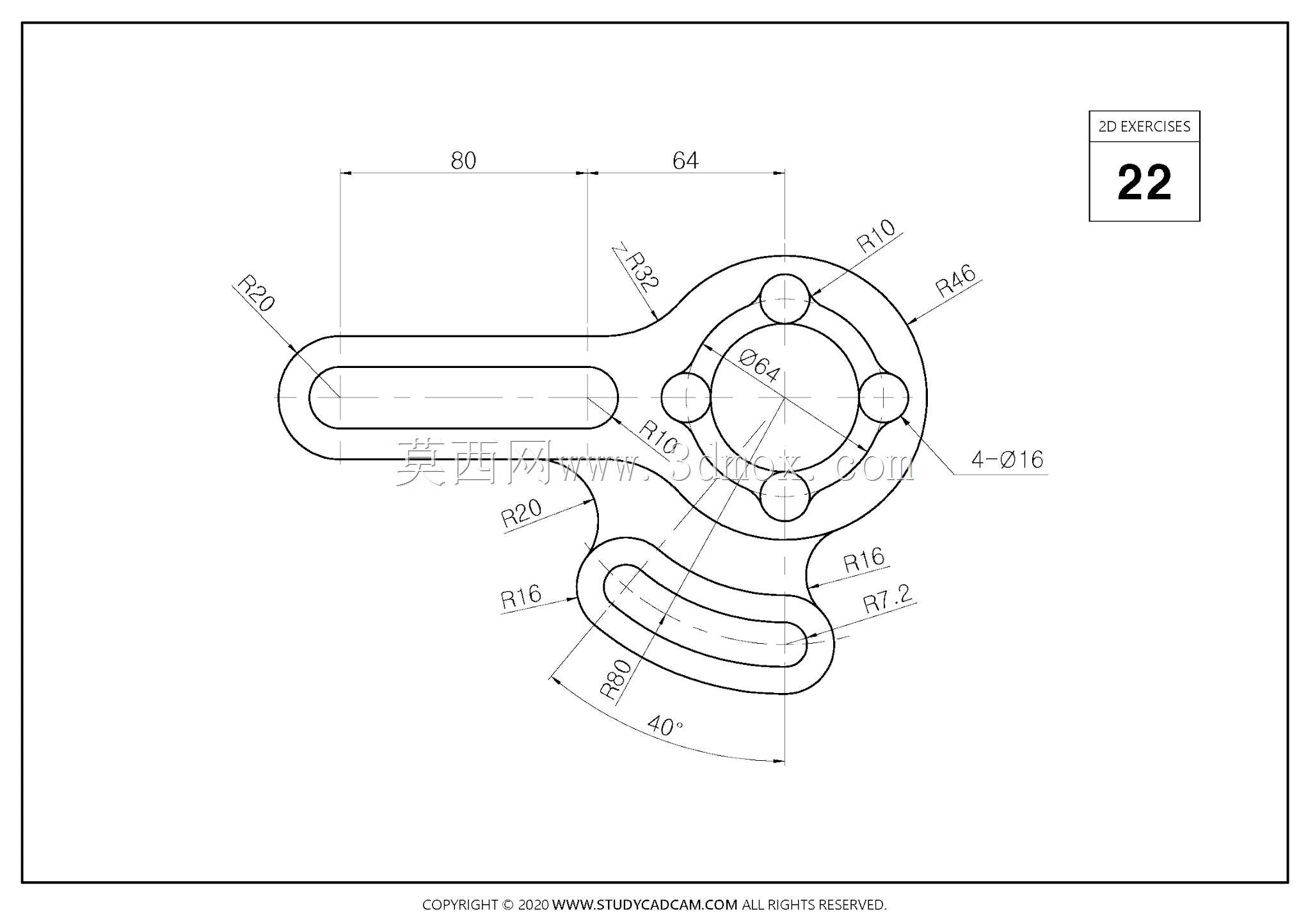

　　这类异形摇臂构件常见于轻工自动化设备、小型机床操作机构的传动链路中，主要承担小行程角度摆动、动力换向传递的功能，部分同结构构件也会用作工装夹具的手动压紧摆臂，依靠长槽段的行程调节适配不同装夹厚度的工件。从结构设计逻辑来看，构件整体采用一体化铣削成型思路，长直槽段末端做R20圆弧过渡，避免直角位置的应力集中，槽宽匹配标准圆柱销的配合公差，可实现销接位置沿槽长方向的滑动调整，适配不同安装距的传动需求。主体环形段中心设置Φ64的基准内孔，作为整个构件的旋转铰接基准，孔周均匀分布4个Φ16的安装孔，可通过螺栓与配套的转轴法兰固定，保证扭矩传递过程中无相对窜动。环形段外侧分别延伸出长直臂与下侧弧形摆臂，弧形摆臂采用R80的曲率设计，

　　40°的摆角范围刚好匹配机构预设的行程限位，摆臂末端做R7.2的圆弧收边，避免运动过程中与周边构件发生刮碰。尺寸标注上，长直臂段从环形中心到直槽末端的水平距离为60，环形段另一侧到弧形臂末端的水平尺寸为64，整体外轮廓最大回转半径控制在R46范围内，安装时需预留足够的摆动空间，避免与周边机架、管线产生运动干涉。各圆弧过渡位置分别采用R10、R16、R20、R32的圆角处理，既降低了加工时的刀具接刀痕，也能减少构件在交变载荷下的应力开裂风险。建模过程中需先确定环形基准孔的中心坐标，再依次绘制长直槽、弧形摆臂的轮廓线，通过几何约束保证各圆弧段的相切关系，4个安装孔需做环形阵列约束，保证孔位的位置度公差符合装配要求。

　　这类构件的实际加工通常采用45号钢毛坯铣削成型，关键铰接孔位置需做铰孔处理保证配合精度，长期承受交变载荷的使用场景下还需做调质处理提升整体强度，安装时需注意长槽段的滑动面需涂抹润滑脂，减少销接位置的磨损量，延长构件的使用寿命。
