Y型铰接连接支座结构设计

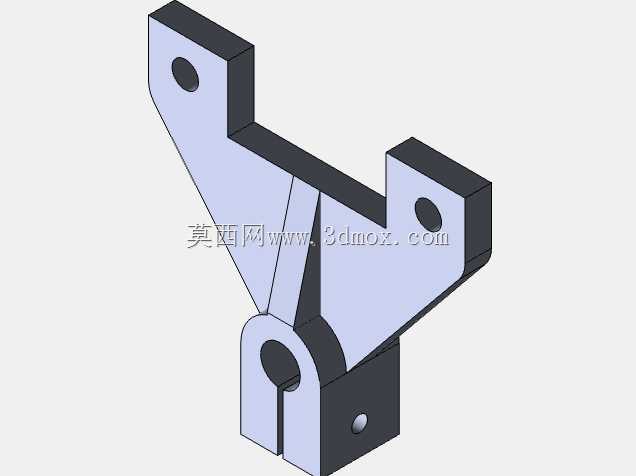

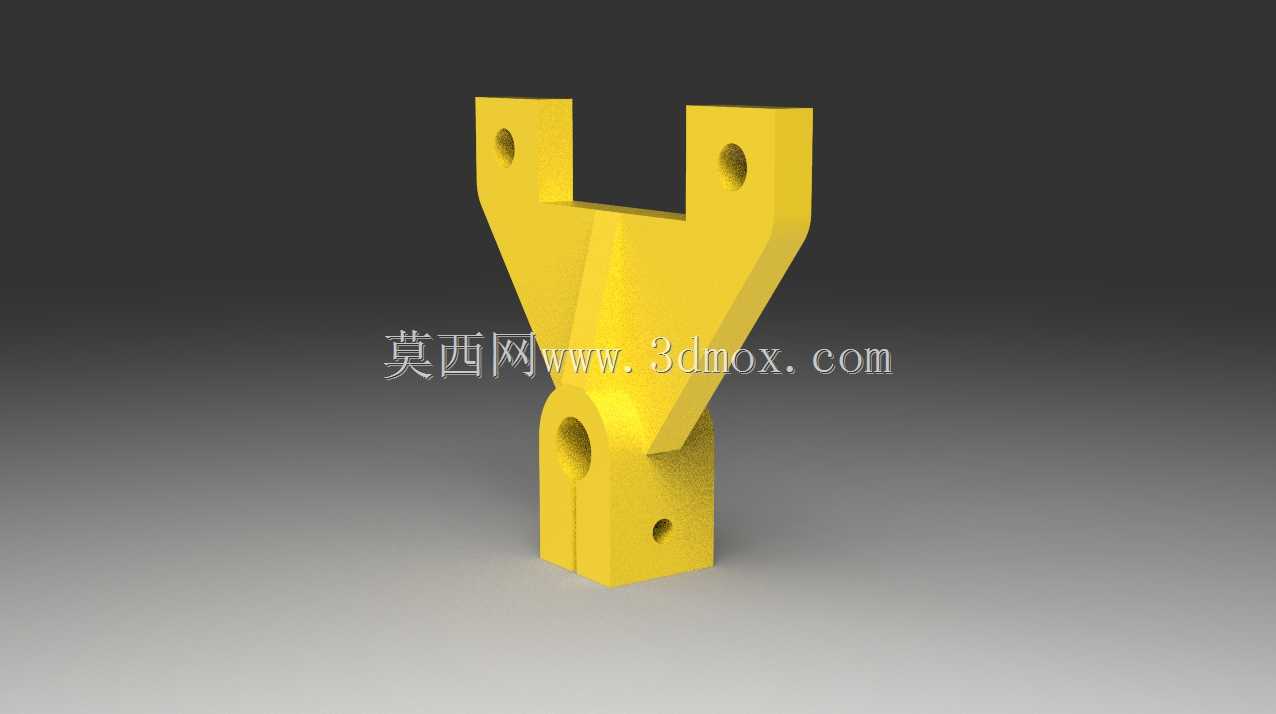

　　这类叉形铰接支座是机械传动与支撑系统中十分常见的受力构件，常应用在机床进给机构、轻工设备连杆传动组、自动化生产线摆臂连接位，以及小型工程机械的铰接点位，核心作用是实现两个运动部件之间的铰接传动，传递既定方向的拉压载荷，同时允许连接部件绕铰接轴完成设定角度范围内的摆动，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，上部两个对称分布的带孔耳板是核心的铰接配合位，两个耳板的同轴度公差需要严格控制在IT7级以内，否则装配后会出现铰接轴卡滞、摆动阻力过大的问题，长期运行还会造成耳板孔位的偏磨，缩短构件使用寿命。耳板的厚度根据额定承载载荷计算确定，孔边缘到耳板外侧的壁厚预留量不小于孔径的1.2倍，避免受侧向冲击时出现耳板开裂的失效问题。

　　下部的柱体结构是支座的主体承载段，中间贯穿的横向通孔用于安装主铰接销轴，柱体侧面的小孔为锁紧销定位孔，装配时穿入弹性圆柱销可以限制主销轴的轴向窜动，避免设备运行过程中销轴脱出引发设备故障。支座底部的开槽结构是为了适配安装位的卡槽定位，装配时可以快速嵌入对应安装座的槽位，减少装配时的对位调整时间，同时槽位的两个侧壁可以承担部分侧向载荷，降低铰接位的横向受力负担。从安装边界来看，这类支座的上部耳板间距需要匹配对应连接叉头的厚度，预留0.2-0.3mm的装配间隙，保证摆动过程中不会出现运动干涉；下部柱体的外径需要和安装座的配合孔保持H7/h6的间隙配合，既保证装配便利性，也能避免配合间隙过大带来的运行晃动。

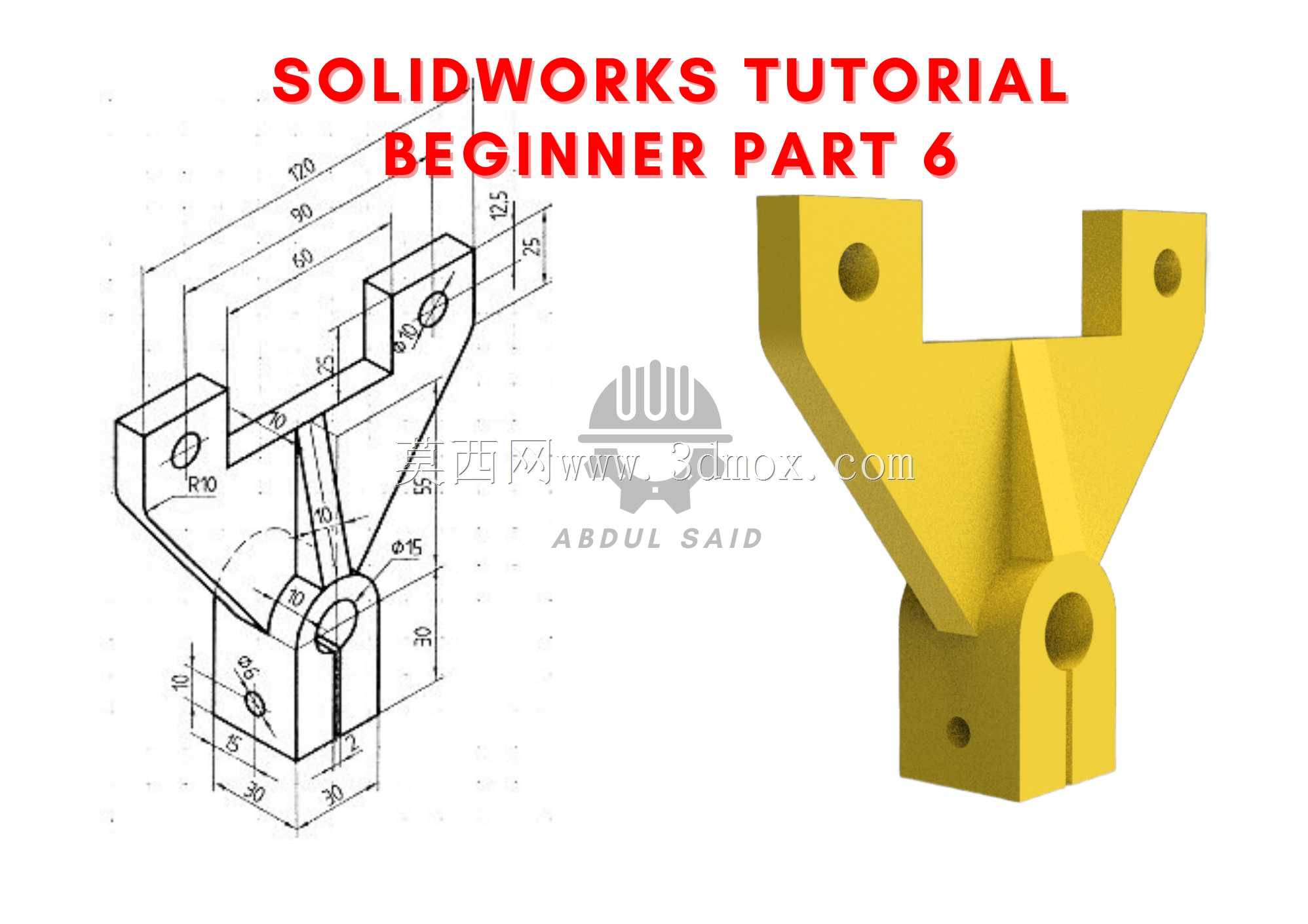

　　建模过程中需要重点关注各孔位的同轴度、耳板的对称度形位公差，所有棱边都做R0.5-R1mm的倒角处理，去除加工毛刺，避免装配时划伤操作人员，同时减少应力集中点，提升构件的疲劳强度。这类构件通常采用45号钢加工制作，承载要求较高的场景会选用40Cr调质处理，表面做发黑防锈处理，适配多数工业设备的常规使用环境，不需要额外做特殊表面防护即可满足长期运行需求。
