金属管浮子流量计工业结构设计

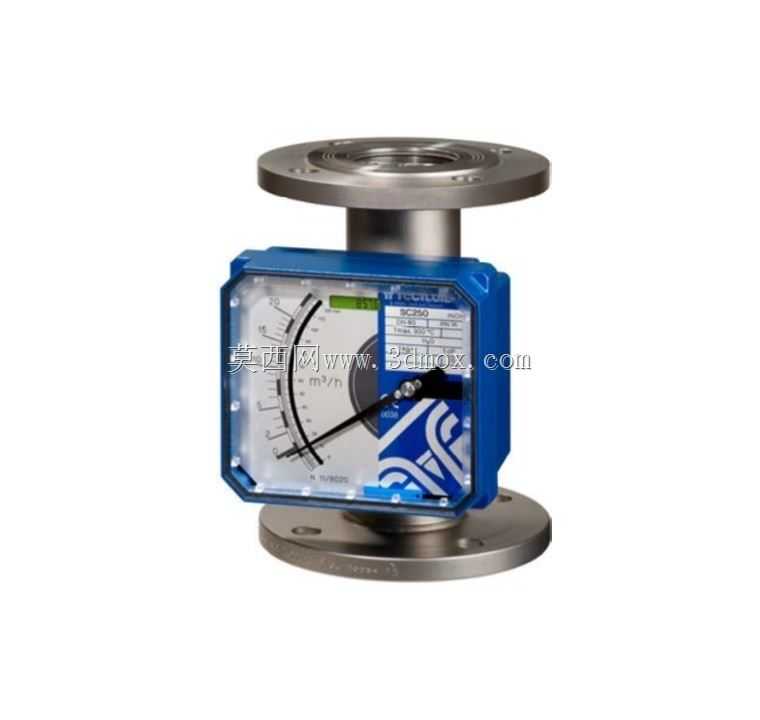

　　该款金属管浮子流量计的结构设计，首先要匹配工业管道的现场安装需求，上下两端的法兰连接结构严格遵循通用管道法兰的安装尺寸规范，法兰端面的密封槽、螺栓孔位的同轴度公差控制在0.1mm以内，确保现场安装时无需额外加工适配件，可直接对接同公称通径的工业工艺管道，适配化工、水处理、热力输送等多个行业的管线流量检测场景。从功能实现逻辑来看，设备核心的测量单元采用垂直安装的锥形测量管搭配内置浮子的结构，当介质自下而上流经测量管时，浮子在介质推力作用下沿锥管上升，浮子的上升高度与介质流速形成对应线性关系，通过磁耦合传动结构将浮子的位移传递到表盘侧的指针机构，无需在测量腔与表盘间开设连通孔，彻底规避了介质泄漏的风险，

　　同时磁耦合结构的传动间隙控制在极小范围，保证指针指示的数值与实际流量的偏差控制在精度允许区间内。表盘部分的结构设计充分考虑工业现场的复杂工况，外壳采用压铸铝合金材质做喷塑处理，正面的透明视窗选用高强度钢化玻璃，可承受现场常见的磕碰、粉尘溅射以及一定范围内的温度波动，视窗与表壳间的密封胶圈采用耐油耐老化的丁腈橡胶材质，防护等级可满足多数户外及车间内的安装要求。表盘上的刻度标识按照常用流量量程做线性划分，同时预留了现场瞬时流量的指示区域，部分版本可在表盘侧加装信号输出模块，将流量值转换为标准电信号接入厂区的DCS控制系统，实现流量参数的远程监控。设计过程中对设备的整体安装边界做了明确界定，上下法兰的端面间距、

　　表壳的侧向突出尺寸都做了统一规范，避免现场安装时与周边管线、支架产生干涉，测量管部分采用304不锈钢材质一体加工成型，内壁做抛光处理减少介质挂壁的可能，针对腐蚀性介质场景还可更换为316L不锈钢材质的测量管与浮子，拓展设备的适用介质范围。浮子本身的结构做了导流优化，表面的导流槽可抵消介质流经时产生的紊流扰动，避免浮子在测量过程中出现大幅抖动，保证读数的稳定性，设备的整体重心沿管道轴线垂直分布，安装后不会对管道产生额外的偏载力矩，长期运行也不会出现法兰密封面渗漏的问题。
