CA6140车床用双孔传动连杆结构设计

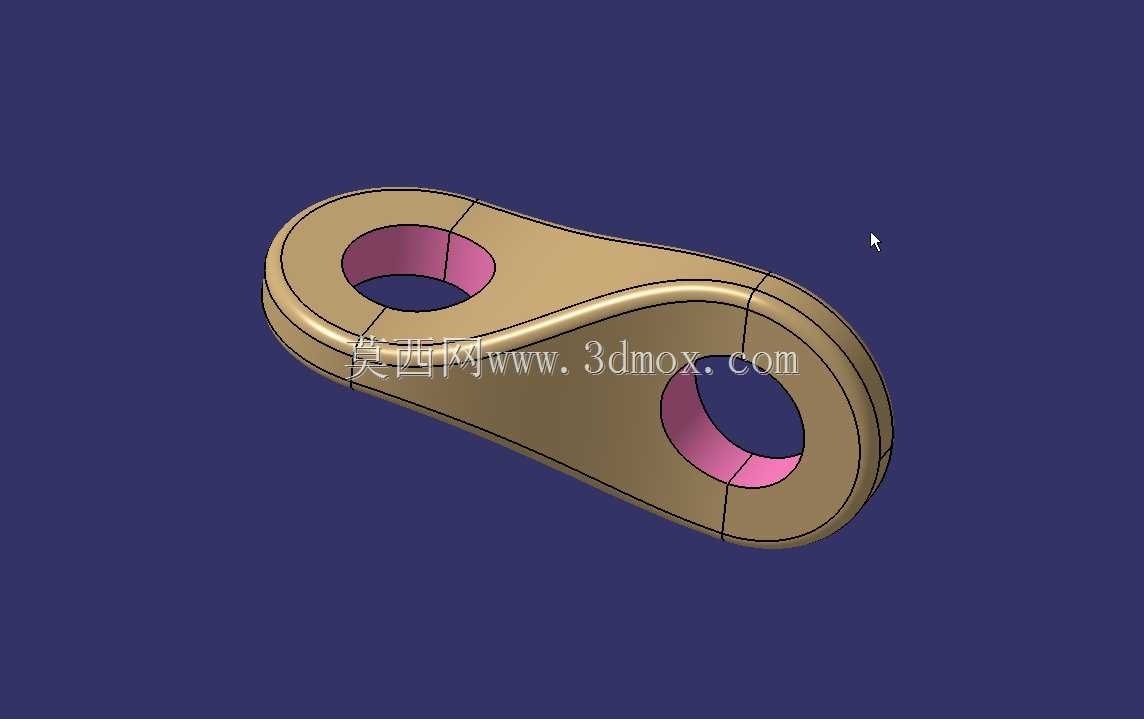

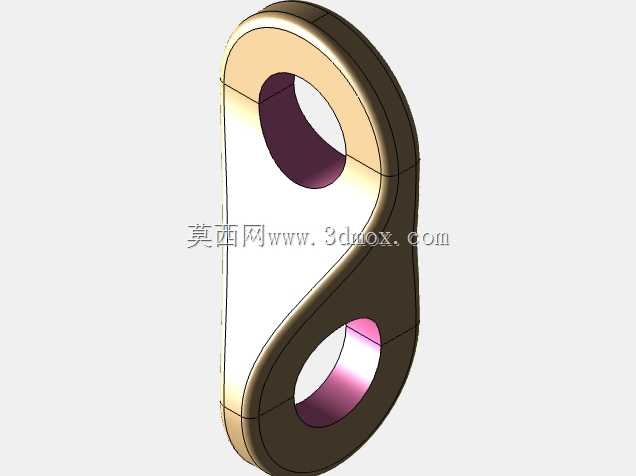

　　该零件为CA6140车床传动系统中的双孔连接连杆，属于机床进给与主轴传动链路里的受力连接件，主要承担两铰接点之间的动力传递、运动轨迹约束作用，在车床溜板箱进给传动、挂轮架间隙补偿机构中都有同结构构件的应用场景，工作过程中需要持续承受交变拉压载荷，同时要抵消传动过程中产生的小幅偏摆力矩，避免铰接部位出现卡滞、磨损过快的问题。从结构设计逻辑来看，整体采用长圆形扁平本体设计，两端的同轴度公差控制在0.02mm以内，两个铰接孔的内孔表面粗糙度要求达到Ra1.6，保证与配套销轴配合时的转动顺滑度，减少运行过程中的异响与磨损。本体与孔位的过渡位置采用大圆角平滑过渡，避免应力集中导致的零件疲劳断裂，

　　这也是机床传动件设计中针对交变载荷场景的常规处理方式，能够有效提升零件的疲劳寿命，满足车床长期满负荷运行的可靠性要求。从安装边界来看，零件的整体厚度适配CA6140车床对应安装位置的轴向间隙，两端孔的孔径与配套的铰接销轴采用间隙配合，装配时不需要额外修配即可直接装入，本体的外轮廓在运动过程中不会与周边的挂轮、箱体筋位产生干涉，运动包络完全在预留的安装空间范围内。设计过程中优先考虑了零件的加工工艺性，整体外形可通过铣削加工完成外形粗加工，两个铰接孔可通过钻、铰工序达到尺寸精度要求，不需要特殊的定制刀具，普通机加工车间即可完成生产制造，后期维护更换时的配件加工成本较低。零件的受力方向沿两孔中心连线方向，本体截面的厚度与宽度经过载荷校核，

　　能够承受车床最大进给抗力下的拉压载荷，不会出现塑性变形，孔位的端面与销轴端面的接触面积经过匹配设计，能够均匀传递轴向载荷，避免局部压强过大导致的端面磨损。在实际装配场景中，该连杆装入后需要保证两铰接点的转动灵活，无卡滞现象，运行过程中不会因为受力变形导致两孔轴线偏斜，影响整个传动链的运动精度，对于车床进给量的稳定输出、传动间隙的控制都有着直接的影响，是车床传动系统中看似不起眼但直接影响运行稳定性的基础零件。
