可3D打印AR-15结构泵动式弹簧气枪结构

　　这款泵动式弹簧气枪的结构设计，核心围绕小批量自制、桌面级3D打印成型的工艺边界展开，整体结构拆分充分考虑了FDM打印的成型公差，所有受力非关键件均采用一体化打印设计，减少后期装配的紧固件数量，仅核心受力的弹簧限位、扳机锁止位置预留了金属嵌件安装位，避免打印件长期受弹簧往复载荷出现蠕变断裂。从实际应用场景来看，这类结构多用于休闲射击运动的教具、影视道具制作以及机械结构教学演示，区别于制式气枪的金属加工要求，该结构所有非受力外观件、结构支撑件均可通过普通PLA、PETG耗材打印成型，加工门槛极低，仅需普通桌面级FDM打印机即可完成全部零件制作，无需额外的机加工工序。

　　从功能特性来看，该结构采用泵动上弹的经典操作逻辑，前护木位置设计有前后滑动的导轨槽，护木往复行程控制弹仓内弹簧柱塞的压缩与释放，上弹过程中护木后推完成弹簧压缩、弹丸抬升，前推时完成弹丸入膛、扳机组件锁止，整套动作的行程限位均通过壳体内部的凸台结构实现，无需额外安装限位销钉，装配时仅需沿壳体定位槽依次装入扳机、弹簧、弹仓组件即可完成总装，整体装配公差控制在0.2mm以内，适配普通3D打印的常规精度水平，无需二次打磨即可顺畅动作。

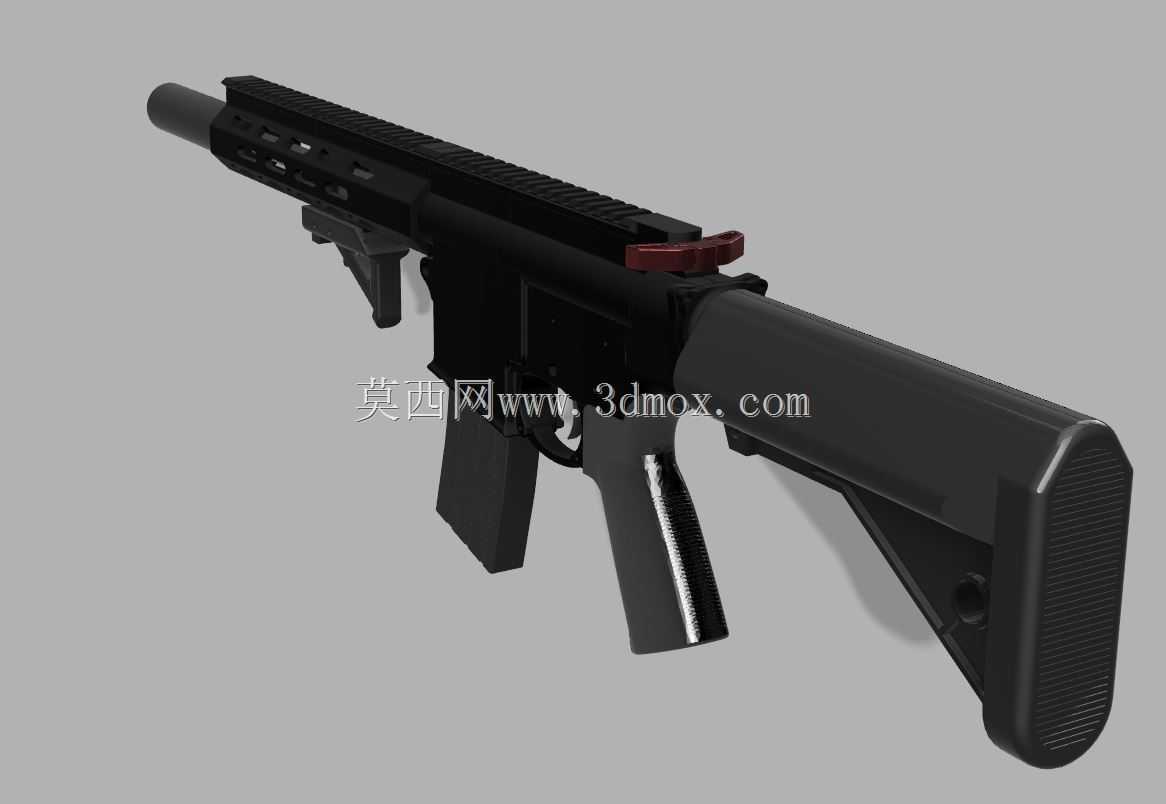

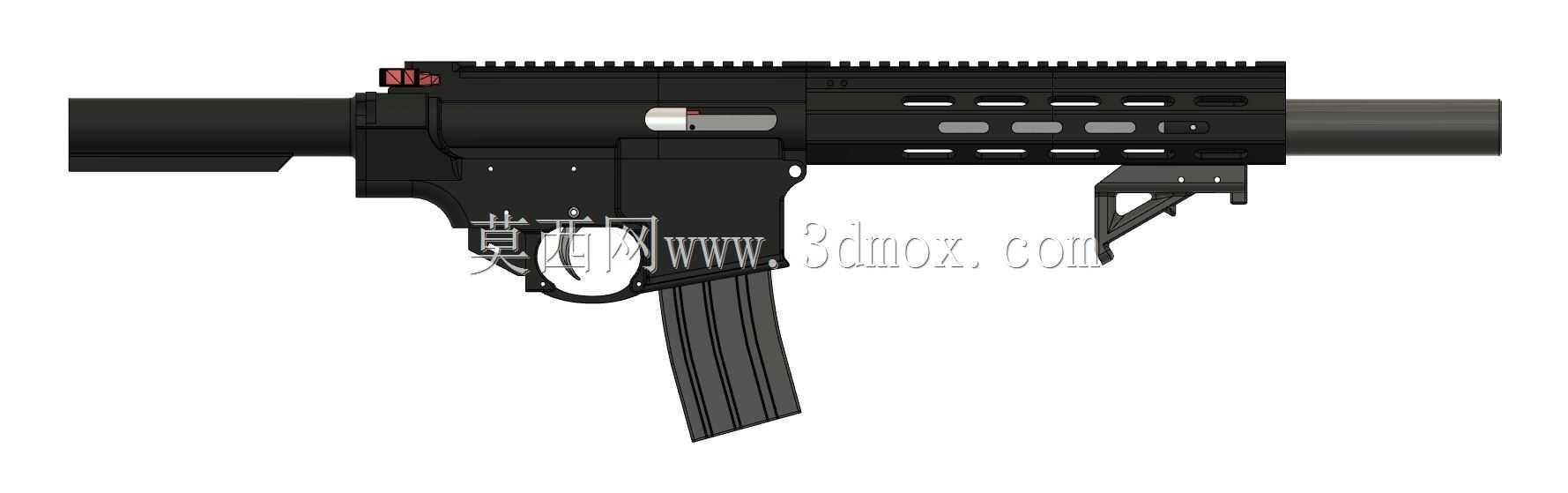

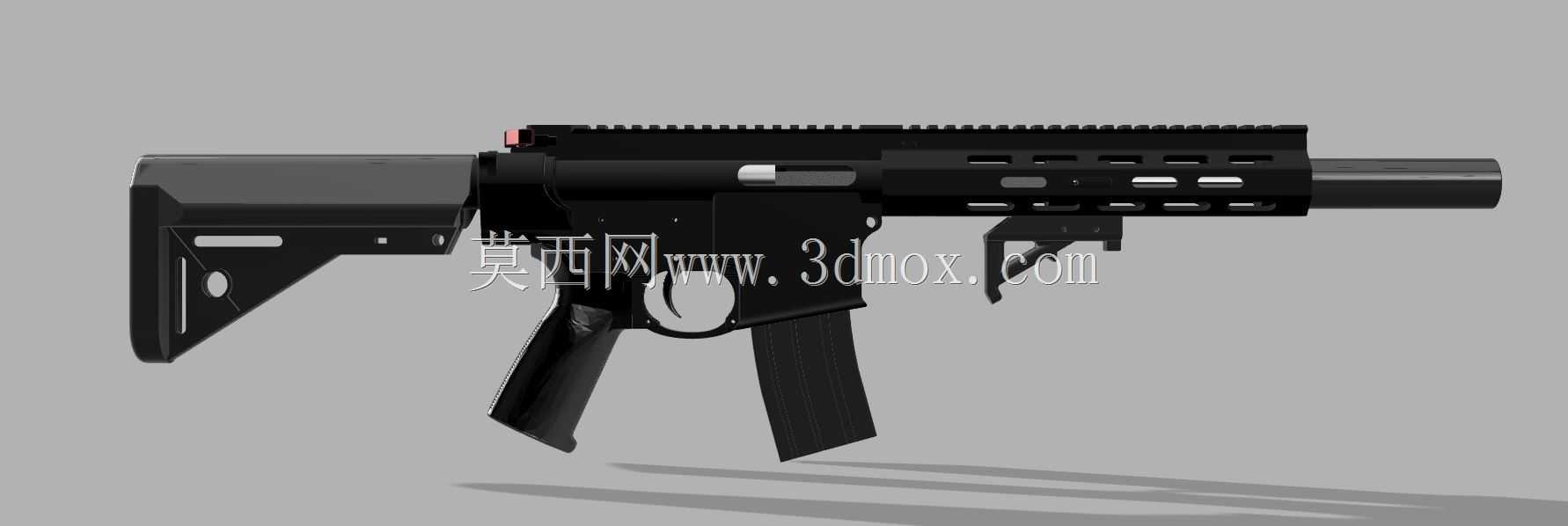

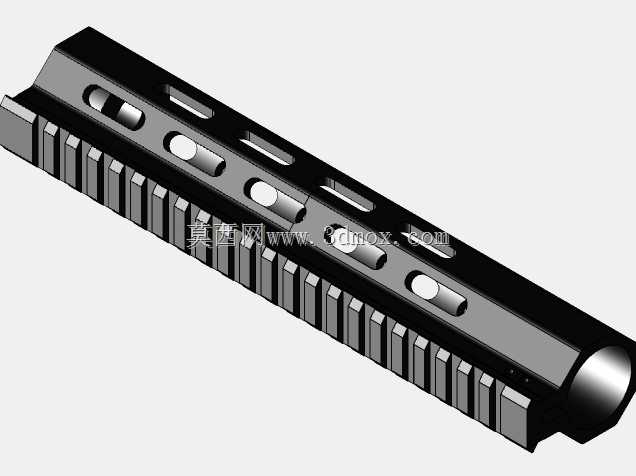

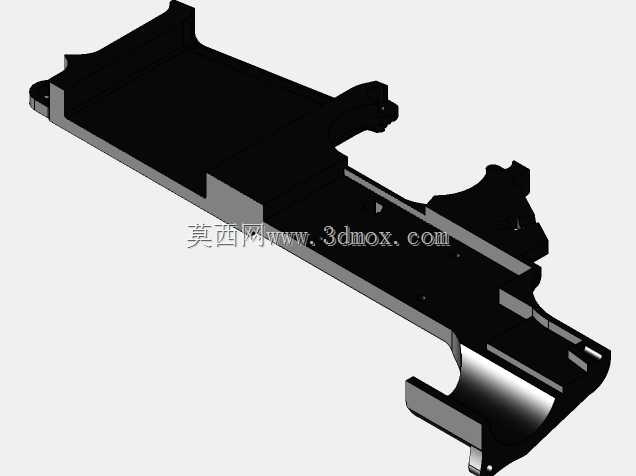

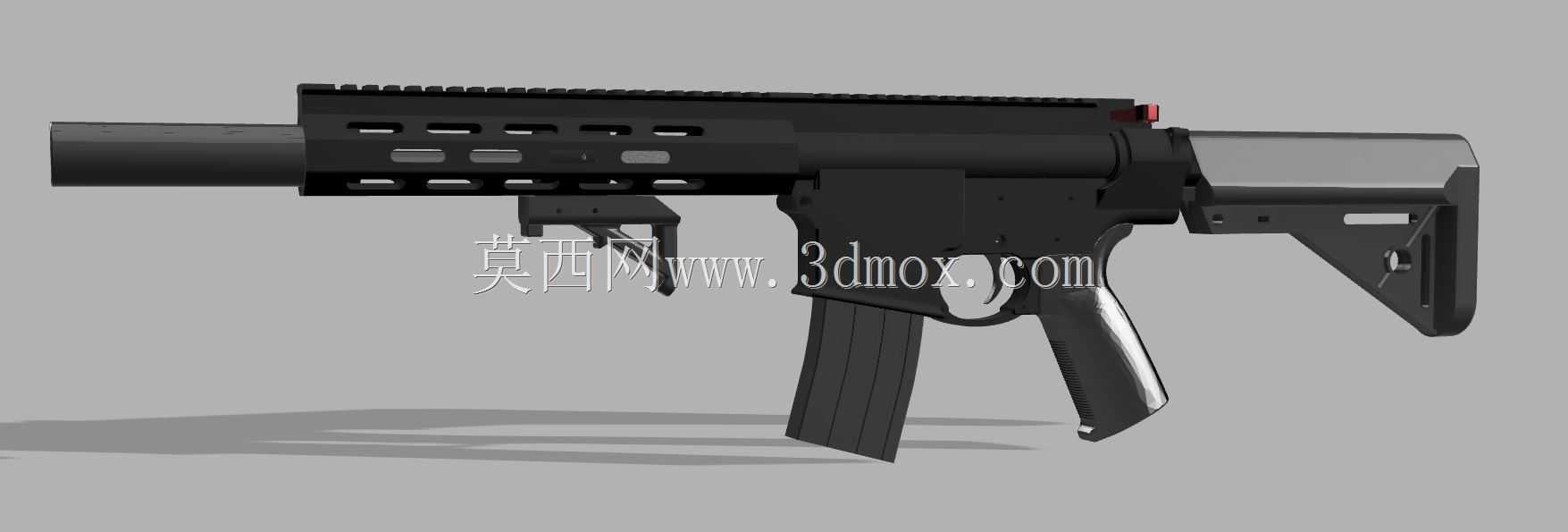

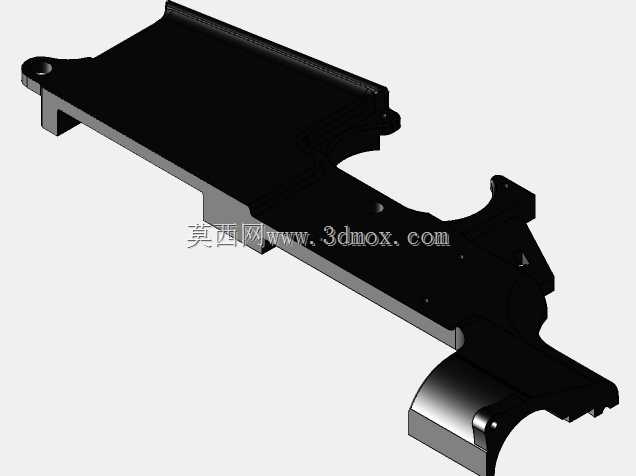

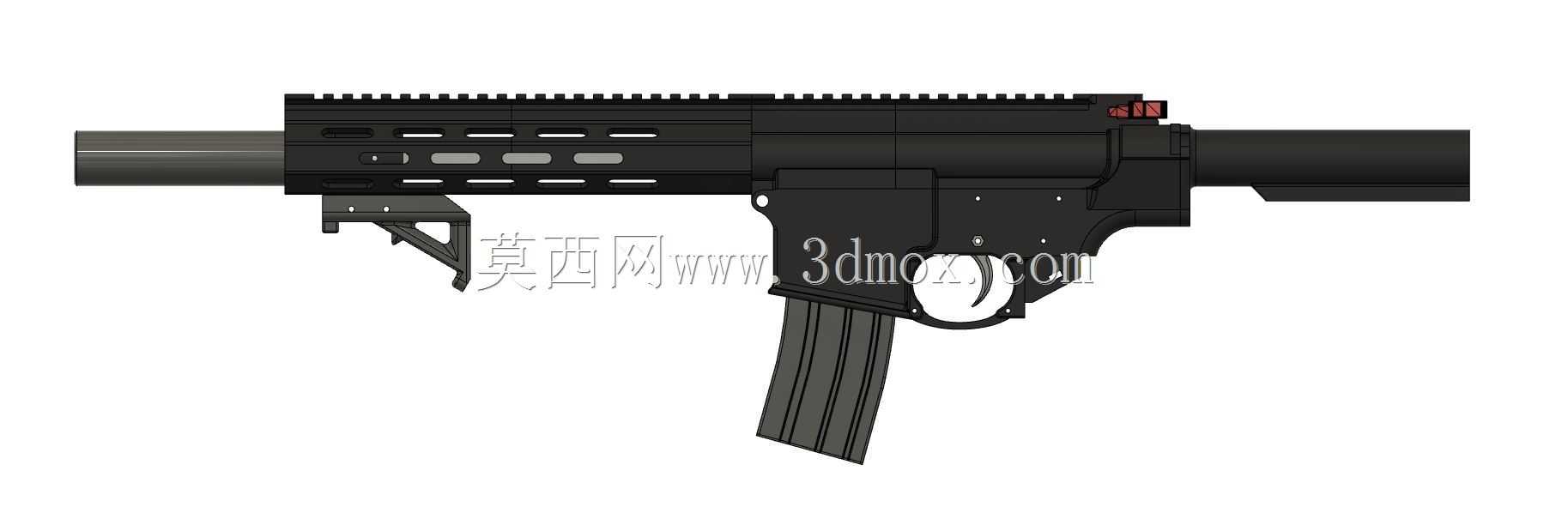

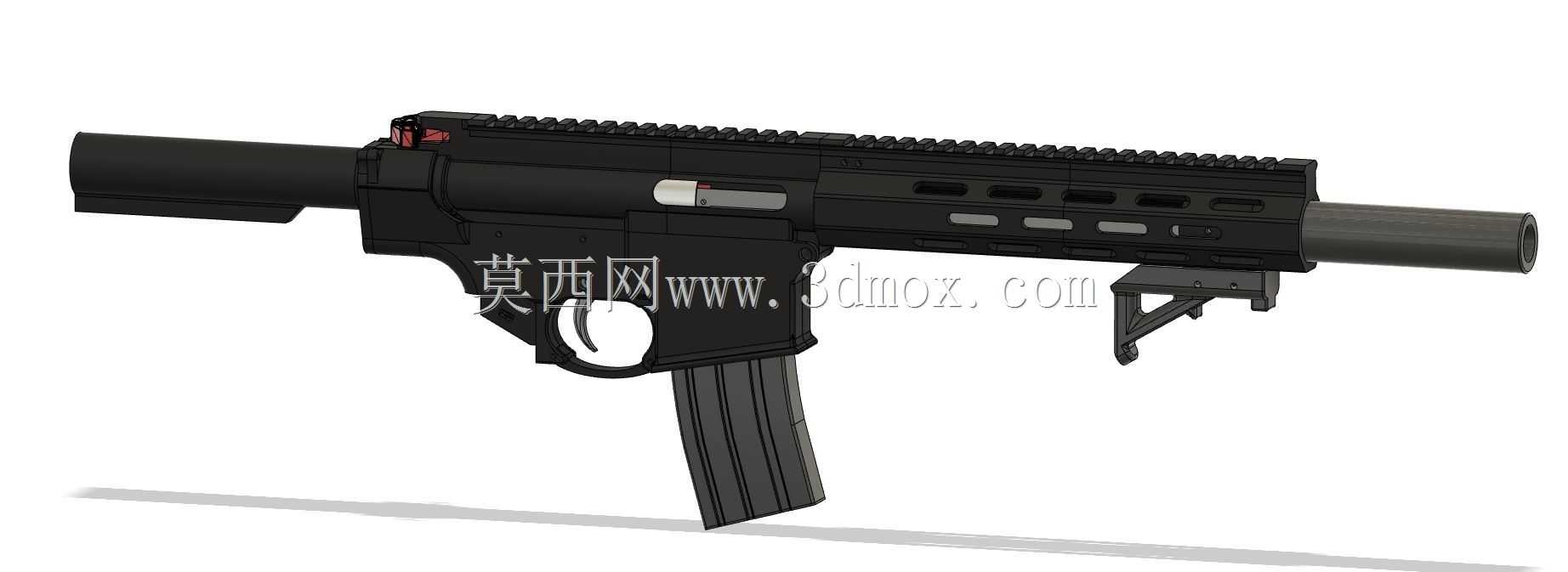

　　设计思路上，整体结构参考了AR-15步枪的经典外形布局，保留了AR系列的上下机匣拆分结构、手枪式握把、伸缩式枪托的外形特征，但内部动力结构完全适配弹簧活塞式气枪的动力逻辑，去掉了真铁的导气、枪机回转锁止等复杂结构，将核心动力组件集中布置在机匣中部的腔体内，缩短了整体动力传输路径，减少了零件数量。上下机匣采用销钉连接，前后两个定位销的位置与标准AR-15的销钉位置保持一致，可兼容市面上通用的AR系列外观改装件，拓展性较强。护木位置设计了多段M-LOK标准拓展槽，可加装战术附件的仿真模型，还原真铁的拓展能力。

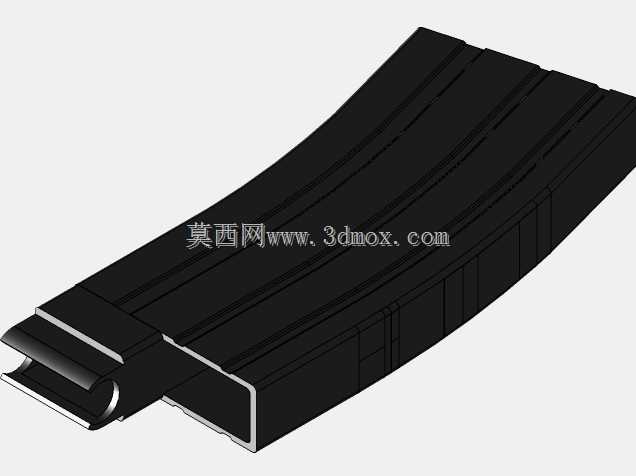

　　外形尺寸与安装边界方面，整枪全长在收缩枪托状态下为520mm，展开枪托后全长680mm，枪管部分长度220mm，整体宽度在护木位置为48mm，机匣位置宽度为42mm，所有外凸的操作件比如快慢机、弹匣释放钮均做了圆角处理，避免打印过程中出现支撑残留影响操作手感。弹匣采用标准AR-15弹匣的外形尺寸，内部为弹簧驱动的托弹板结构，可容纳6mm口径的软质弹丸，弹匣与机匣的连接采用卡扣式固定，插入后自动锁止，按压弹匣释放钮即可快速拆卸，卡扣的锁紧力经过结构优化，既不会因为往复上弹的震动导致弹匣脱落，也不会因为锁紧力过大导致拆卸困难。

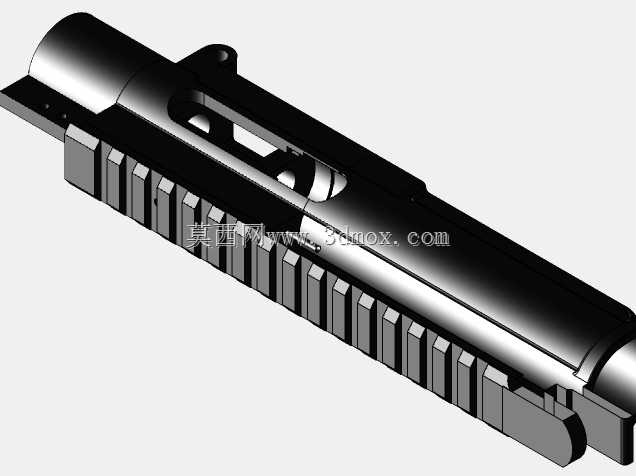

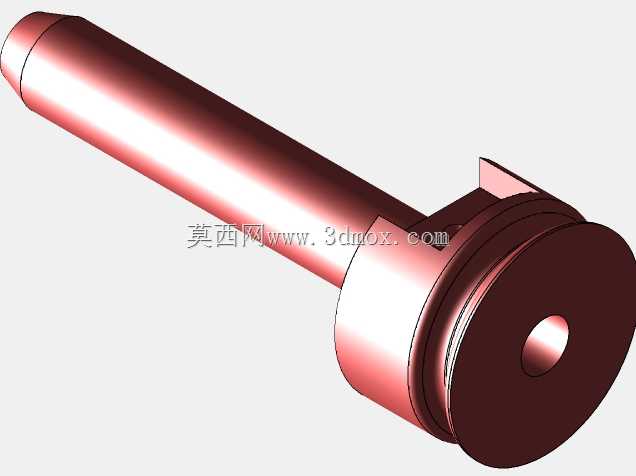

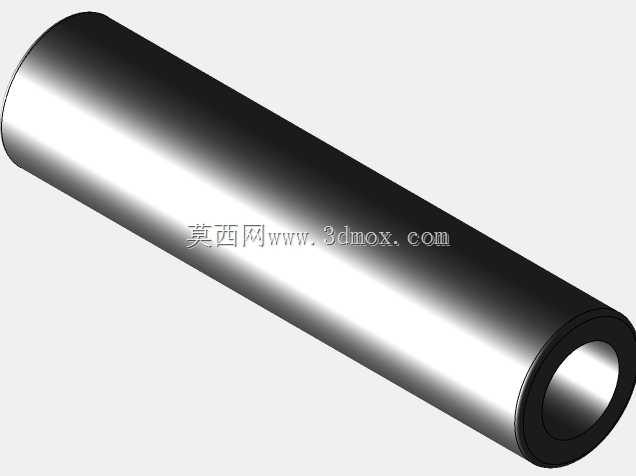

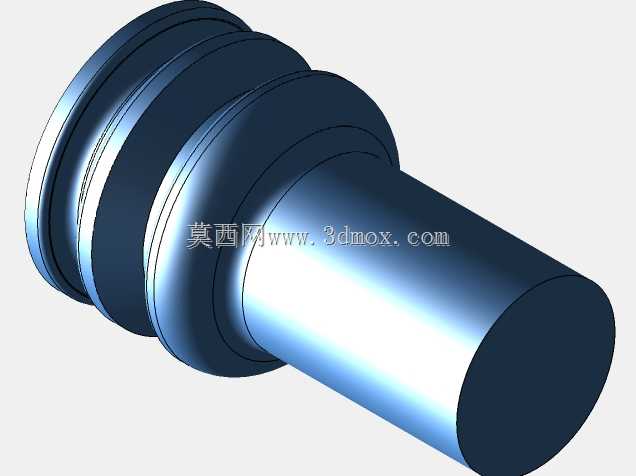

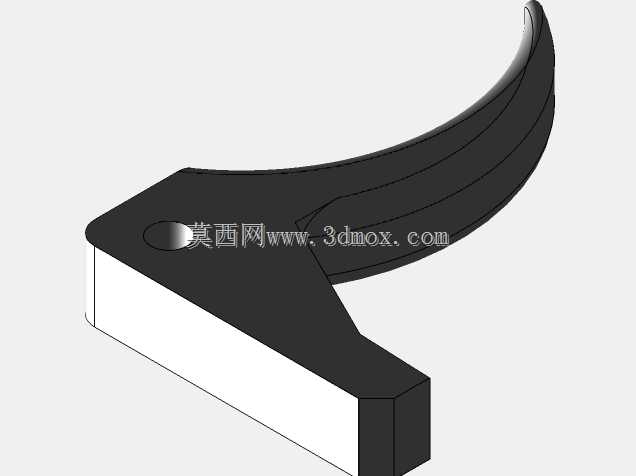

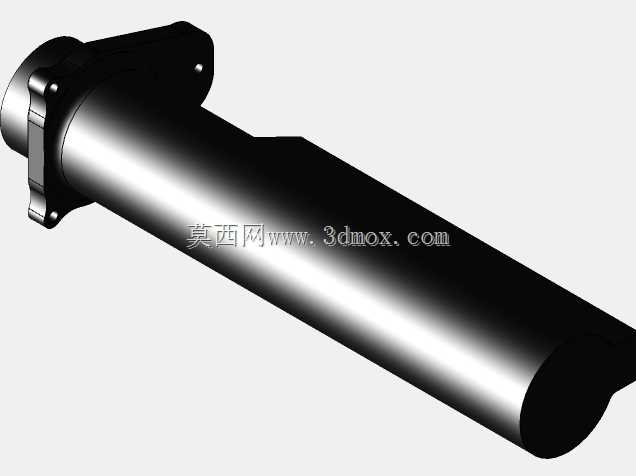

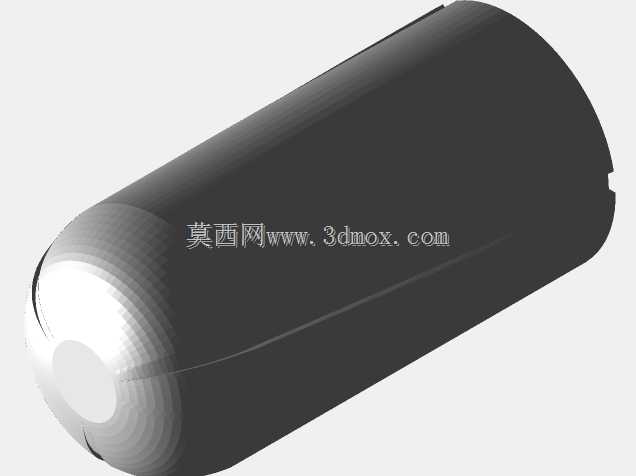

　　结构强度设计上，所有承受弹簧往复冲击力的位置，比如活塞腔尾部、扳机锁止面，均做了加厚处理，壁厚达到4mm，是普通外观件壁厚的2倍，同时在受力方向设计了加强筋结构，分散冲击载荷，避免打印件层间开裂。活塞部分采用前后两个同轴导向环设计，保证活塞在气缸内往复运动时不会出现偏磨，气缸内壁设计时预留了0.3mm的间隙，适配3D打印的表面粗糙度，无需额外打磨即可保证活塞运动顺畅，同时减少漏气量，保证弹簧释放时的气压足够推动弹丸出膛。扳机组件采用杠杆式传动，扳机行程为8mm，扳机力控制在20N左右，操作手感接近真实枪械的扳机反馈，同时设置了不到位保险结构，只有泵动护木完全复进到位时，扳机才可以被扣动，避免出现未完全闭锁就击发的情况，提升操作安全性。枪托部分采用可伸缩的滑动结构，共有5个档位可调，适配不同臂长的使用者握持，枪托尾部设计有橡胶缓冲垫的安装位，可粘贴软质材料缓冲击发时的后坐力，提升握持舒适度。
