e3d超级火山v6散热连接部件结构设计

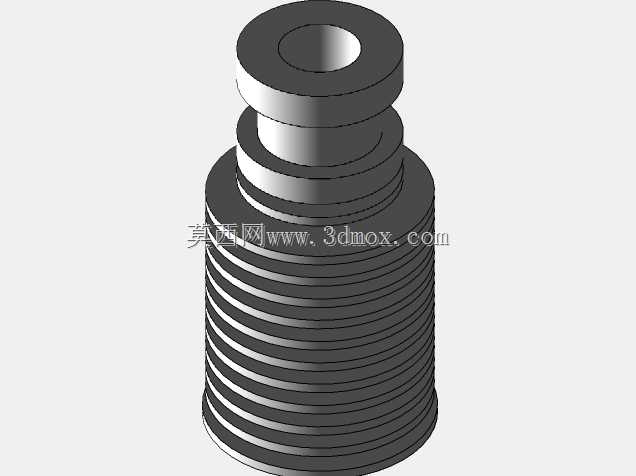

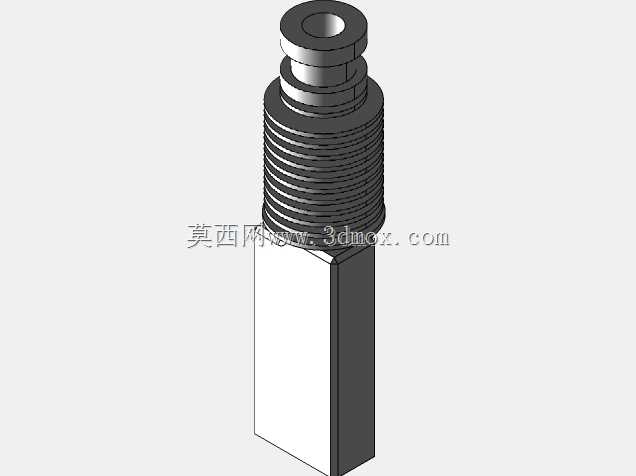

　　在桌面级熔融沉积成型设备的热端结构迭代中，散热段与热端加热块的连接结构直接决定了整机长时间打印的稳定性，本次设计的部件正是针对e3d超级火山热端的v6版本适配需求完成的结构件，核心承担散热段与加热块之间的刚性连接、螺纹密封以及热阻隔边界定位的功能。从实际应用场景来看，这类部件主要适配大流量挤出的高温热端，多用于需要高耗材挤出速率的大尺寸打印、工程塑料打印工况，常规v6热端的熔融腔长度有限，在使用0.6mm以上大口径喷嘴高速打印时容易出现供料不足、熔融不充分的问题，超级火山结构通过拉长熔融腔长度提升耗材熔融效率，而连接部件正是衔接上部散热铝块与下部加热铜块的核心载体，既要保证上部散热段的冷端温度不会顺着结构传导到热端造成耗材提前膨胀堵头，也要保证下部热端的热量不会反向窜到散热段导致散热风扇负载过高。

　　设计过程中优先锁定了核心的安装边界尺寸，整体适配1.75mm直径的耗材通路，所有与耗材接触的内孔同轴度控制在0.02mm以内，避免耗材送进过程中出现卡顿、刮削碎屑的问题。上部与散热器连接的外螺纹段，没有直接照搬公开图纸的标注尺寸，而是结合实际组装的公差配合做了微调，因为实际量产的散热器内螺纹公差存在离散性，如果完全按照理论尺寸加工，很容易出现螺纹拧入过松导致密封失效、或者拧入过紧造成螺纹滑牙的问题，设计时预留了合理的配合公差带，保证螺纹连接后端面贴合度满足密封要求，不会出现熔融耗材从螺纹缝隙溢出的情况。

　　考虑到实际组装时的操作便利性，结构中部设计了六角拧动平台，方便组装时用开口扳手固定施力，不需要额外的工装夹持光滑圆柱段，避免夹持过程中损伤外螺纹或者造成结构变形。下部与热块连接的定位段，严格控制了伸出长度，按照实际组装的隔热需求，让隔热板伸出的长度控制在合理区间，既保证隔热衬套有足够的安装空间，阻断热传导路径，也不会因为伸出过长导致结构刚性下降，在长时间高温工作下出现连接偏移。

　　关于喷嘴的适配结构，设计时预留了标准的喷嘴安装螺纹接口，可以直接适配1.4mm口径的大流量喷嘴，也可以通过参数调整适配不同口径的常规喷嘴，不需要修改主体结构的安装尺寸，只需要调整对应内螺纹的深度参数就能完成适配，对于需要不同打印线宽、不同挤出速率的工况，只需要更换对应喷嘴即可，主体连接部件可以通用。结构上特意规避了不必要的装饰性倒角、圆角特征，因为这类非配合特征如果没有在加工图纸中明确标注公差，很容易在CNC加工时出现尺寸偏差，反而影响核心配合面的装配精度，所有非配合面的倒角都做了最小化处理，只保留去除加工毛刺的必要倒角，减少加工环节的误差来源。

　　从热传导的角度设计时，特意控制了连接部件的壁厚，在保证结构刚性满足挤出压力要求的前提下，尽可能减小连接段的横截面积，降低金属结构的热传导效率，减少热端热量向冷端散热段的传递，降低散热风扇的工作负载，也能让热端的温度控制更加稳定，不会因为冷端热流失过大导致加热块温度波动，影响耗材熔融质量。实际组装验证中，除了隔热板与热块的连接环节需要注意调整垫片厚度补偿公差之外，其余部分的组装都可以直接通过螺纹配合完成定位，不需要额外的调整工装，组装门槛低，适合批量组装或者个人玩家自行改装使用。

　　需要注意的是，这类连接部件的内孔粗糙度需要控制在Ra1.6以下，避免耗材送进过程中因为内壁粗糙产生阻力，尤其是在打印柔性耗材的时候，内壁的光滑度直接影响送料的顺畅度，设计时已经在内孔加工要求上明确了粗糙度要求，避免后续加工环节忽略这个细节导致实际使用时出现送料不畅的问题。同时上部与散热器连接的端面设计了密封槽，可以适配高温密封垫片，进一步提升螺纹连接的密封性，避免长时间高温工作下，耗材降解产生的气体从连接缝隙溢出，影响打印环境也避免缝隙积碳难以清理。
