小型数控铣床用NEMA17步进电机安装耦合座

　　在桌面级小型数控铣床的传动链搭建过程中，步进电机与运动执行端的连接精度直接决定了整机的进给定位表现，这款耦合座正是针对NEMA17规格步进电机的安装对接需求设计的结构件。从实际应用场景来看，小型数控铣床的X、Y轴进给端普遍采用42系列即NEMA17规格步进电机作为动力源，电机输出轴需要通过联轴器与滚珠丝杠或者同步带轮连接，而电机本身的安装定位如果出现同轴度偏差，轻则导致传动过程卡顿、进给阻力增大，重则会造成电机轴承偏磨、联轴器过早疲劳损坏，甚至出现丢步导致加工尺寸超差的问题，这款耦合座的核心作用就是为电机提供刚性安装基准，同时预留出联轴器的容纳空间，保证电机轴与传动部件的同轴度控制在合理公差范围内。

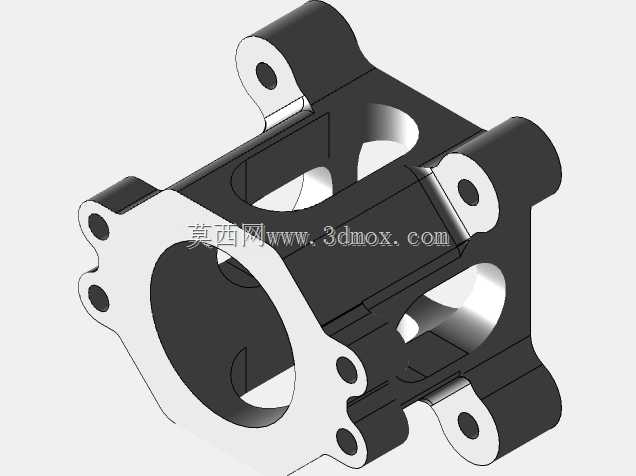

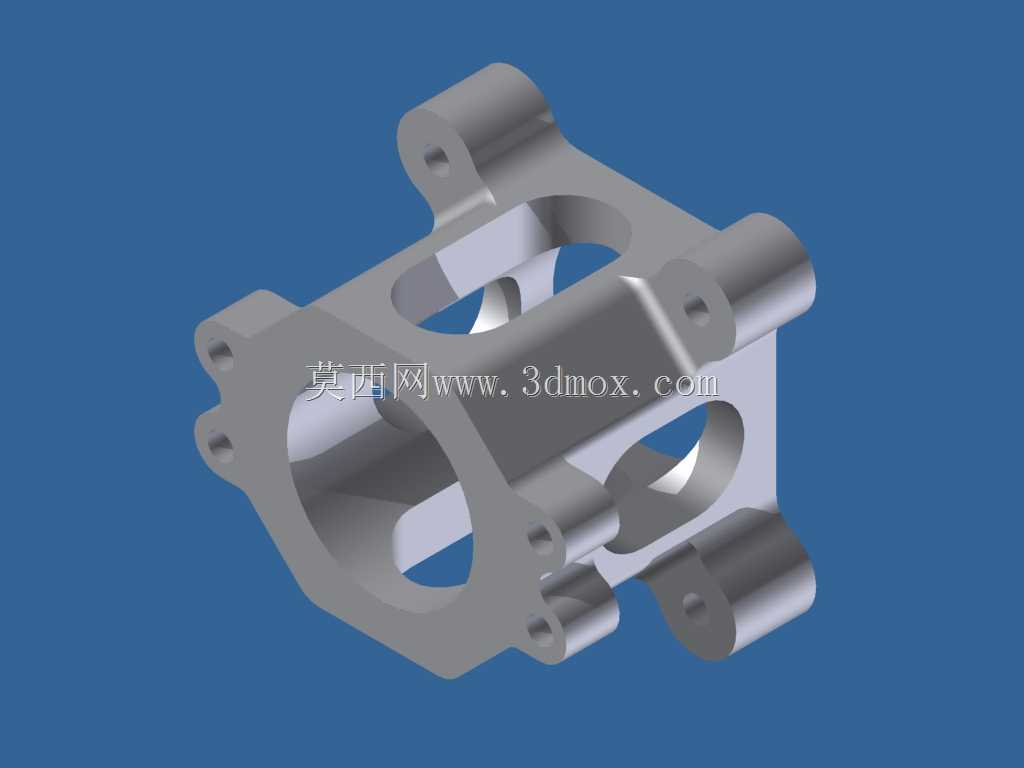

　　从结构设计思路来看，这款耦合座采用了一体化镂空式的本体结构，没有采用传统拼接式支架的多螺栓组装方案，避免了拼接面累积公差对安装精度的影响。本体上的多组安装凸耳分别对应两个方向的连接需求：朝向电机侧的四个凸耳预留了标准NEMA17电机的安装孔位，孔位间距严格遵循42mm的行业通用标准，能够直接适配市售绝大多数NEMA17步进电机的安装尺寸，不需要额外做转接板；另一侧的凸耳则用于将整个耦合座固定在铣床的机身铝型材或者滑台安装面上，凸耳上的安装孔做了沉头设计，安装后螺栓头不会突出结构表面，避免和运动部件发生干涉。本体中间的大尺寸镂空区域一方面是为了容纳联轴器，给弹性联轴器或者刚性联轴器留出足够的安装与转动空间，避免耦合座内壁和联轴器发生剐蹭，另一方面也能在保证结构刚性的前提下尽可能降低零件自重，对于桌面级设备来说，运动端的重量降低能够有效减少进给过程的惯性冲击，提升启停响应速度。

　　从安装边界与尺寸适配角度来说，这款耦合座的轴向长度经过了反复校核，既不会因为长度过短导致联轴器部分外露、缺少防护容易进入切屑，也不会因为长度过长增加不必要的轴向尺寸占用，能够适配长度在25mm到35mm之间的常用梅花联轴器或者膜片联轴器。径向方向上，本体的内孔直径略大于NEMA17电机的定子外径，安装时电机前端的定位止口可以直接嵌入耦合座的端面定位槽，不需要反复调整就能保证电机轴和耦合座中心孔的同轴度，安装效率比传统平板支架高出不少。在实际装机测试中，这款耦合座的安装面平面度控制在0.05mm以内，电机安装后输出轴的径向跳动量能够控制在0.02mm以内，完全满足小型数控铣床的进给传动精度要求。

　　不同于市面上常见的平板式电机安装支架，这款耦合座的包裹式结构还能对电机输出轴和联轴器形成一定的防护作用，铣床加工过程中产生的铝屑、切削液不容易直接飞溅到联轴器的弹性元件上，能够延长橡胶或者聚氨酯材质联轴器的使用寿命，减少日常维护的频次。结构上的多处加强筋设计在镂空减重的同时保证了整体刚性，即使电机在高速进给或者急停换向的工况下，耦合座也不会出现明显的形变，不会因为支架变形导致传动精度下降。对于DIY小型数控设备的结构设计人员来说，这类集成了电机定位、联轴器容纳、机身连接功能的一体化耦合座，能够大幅简化传动端的结构设计流程，不需要再单独设计电机安装板、联轴器防护壳等零散零件，减少整机的零件数量，降低装配难度。
