标准麻花钻金属切削加工刀具结构

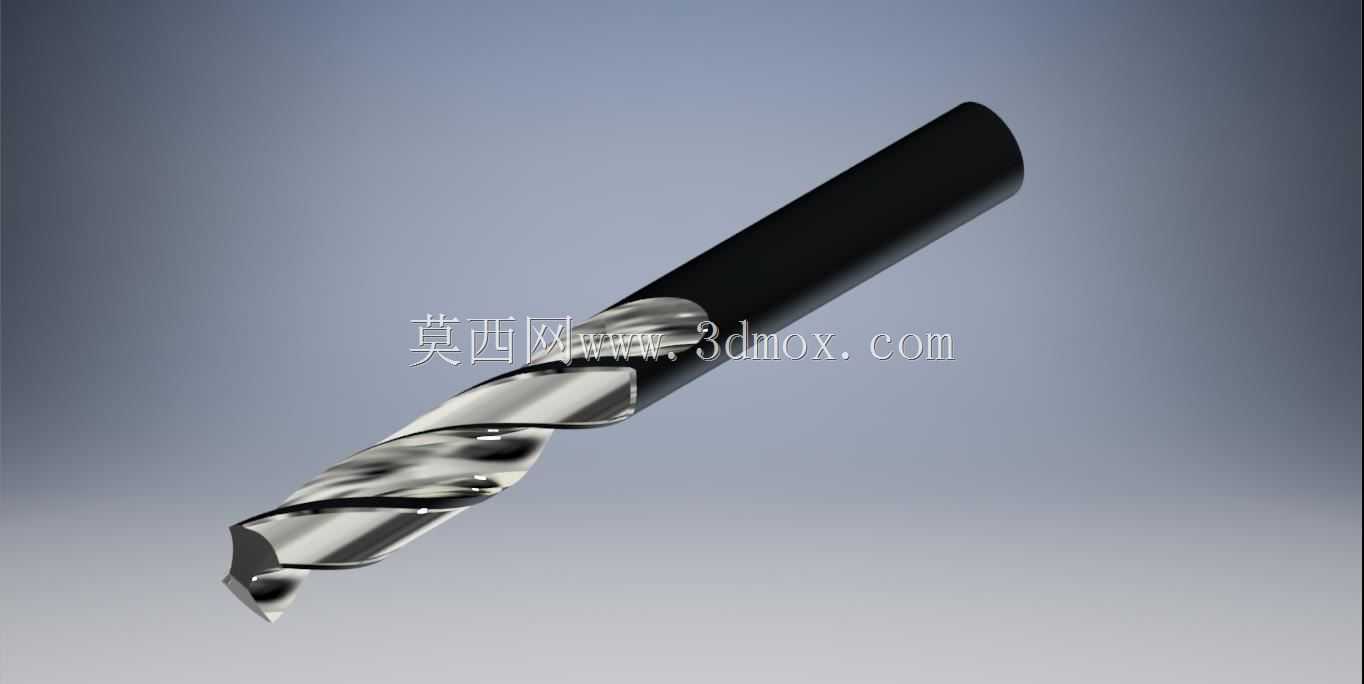

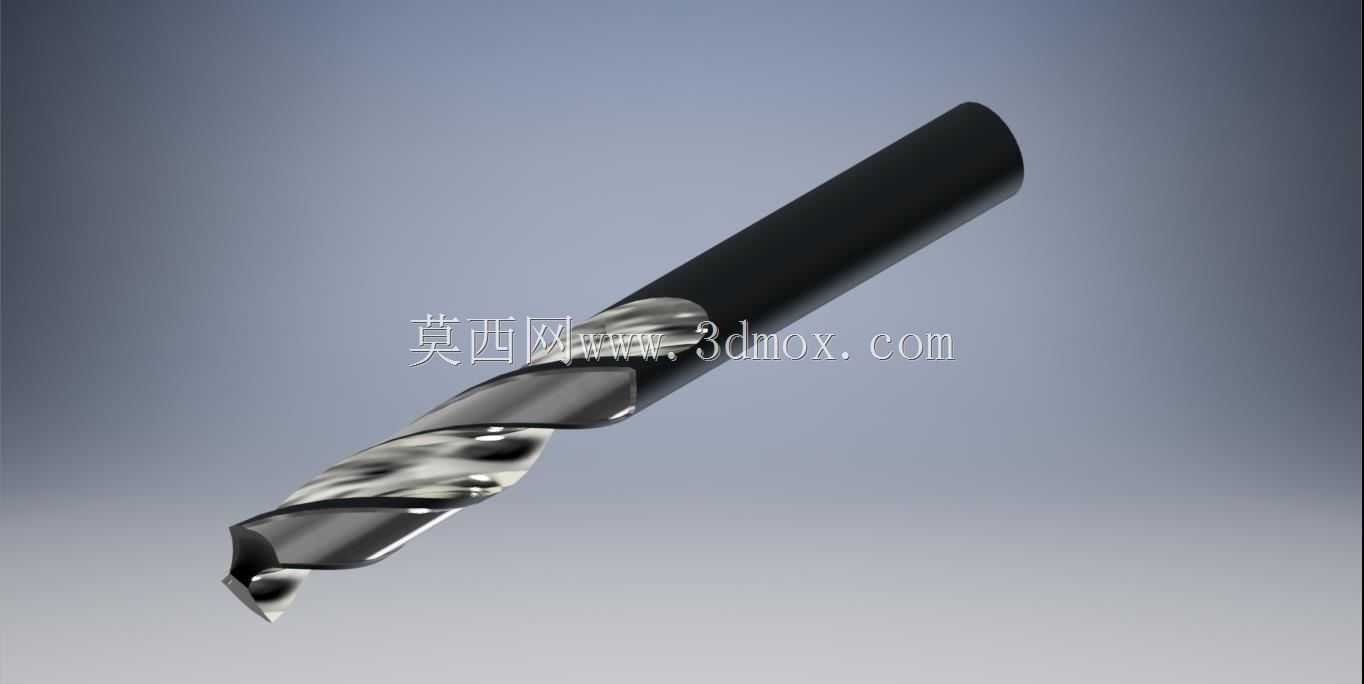

　　在常规金属切削加工场景里，孔加工占所有机加工工序的三成以上，而麻花钻是孔加工环节应用最广泛的通用刀具，不管是台式钻床、立式钻床、摇臂钻床，还是数控加工中心、车床的尾座钻孔工位，都能看到这类刀具的应用。这款钻头采用经典的双螺旋槽结构设计，切削部分的两条主切削刃对称分布，横刃位于钻尖最前端，承担初始切入工件时的定心与轴向进给抗力承载，实际加工中横刃的轴向抗力占整个钻头进给力的六成左右，所以建模时特意还原了横刃的修磨余量结构，方便后续根据不同加工材料调整横刃长度与角度。螺旋槽的作用不只是排屑，切削过程中产生的带状切屑会沿着螺旋槽的曲面顺畅排出孔外，同时切削液也能顺着螺旋槽流入切削区域，带走切削热同时润滑刃口与工件的接触面，

　　建模时螺旋槽的螺旋角采用通用加工钢材的30度标准值，这个角度下排屑阻力与刃口强度能达到较好的平衡，既不会因为螺旋角过大导致刃口刚性不足，也不会因为角度过小出现排屑不畅堵屑的问题。钻尖的顶角采用118度标准值，这是加工普通碳钢、铸铁等常用金属材料的通用角度，针对不同硬度的材料，顶角可以在110度到140度之间调整，比如加工硬材料时适当增大顶角提升刃口强度，加工软材料时减小顶角降低切削阻力。柄部采用直柄结构，适配常规的钻夹头装夹，装夹时的夹持长度需要达到柄部直径的1.5倍以上，才能保证高速旋转时的夹持稳定性，避免钻孔过程中出现钻头打滑、振摆超差的问题，直柄的直径公差采用h6级精度，和钻夹头的配合间隙控制在0.01mm以内，

　　保证装夹后的同轴度。从安装边界来看，这款钻头的有效切削长度是直径的10倍，属于标准长径比的通用钻头，适合加工深度不超过直径8倍的常规通孔、盲孔，当加工深孔时需要配合啄钻工艺，每次进给一定深度后退出钻头排屑，避免切屑在孔底堆积挤压刃口导致崩刃。实际建模过程中，切削刃的后角做了渐变处理，从外圆到钻芯位置后角逐渐增大，因为钻芯位置的切削速度远低于外圆处，增大后角可以减少后刀面与工件已加工表面的摩擦，同时保证横刃处的切削角度更合理，降低轴向进给力。刃带部分采用窄边设计，宽度控制在0.2倍直径以内，刃带的作用是引导钻头保持钻孔方向，同时作为钻头的重磨基准，窄刃带设计可以减少刃带与孔壁的摩擦面积，降低钻孔时的切削热，提升孔壁的加工质量。

　　在实际生产应用中，这类钻头可以完成粗加工到半精加工的孔加工工序，加工后的孔尺寸精度可以达到IT10到IT11级，表面粗糙度能达到Ra6.3到Ra3.2，满足常规零部件的装配孔、工艺孔的加工要求，如果需要更高精度的孔，后续可以配合扩孔钻、铰刀完成精加工工序。建模时还原了钻头的完整结构细节，包括钻芯的增量设计，从钻尖向柄部方向钻芯厚度逐渐增大，提升钻头整体的刚性，避免长悬伸加工时出现钻头弯曲、孔位偏移的问题，同时螺旋槽的槽底圆弧做了平滑过渡，避免应力集中导致钻头在重载荷切削时出现断裂的情况。
