吹风机出风端均流扩散风罩结构设计

　　日常美发场景里，吹风机直吹的气流集中、风速过高，很容易造成局部发丝过热受损，也难以实现大面积均匀烘干、造型支撑的效果，这款扩散风罩就是配套手持吹风机使用的功能附件，安装在吹风机出风端，对高速出风进行打散、均流，让气流以更柔和、覆盖范围更大的状态输出，适配卷发烘干、发根蓬松造型等多种美发需求，也能避免直吹带来的局部温度过高问题。

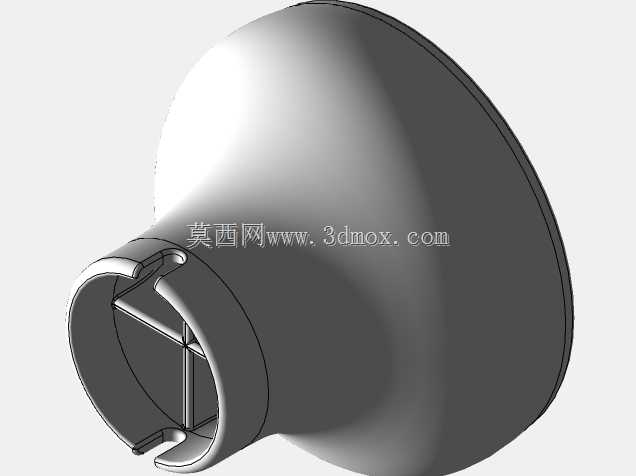

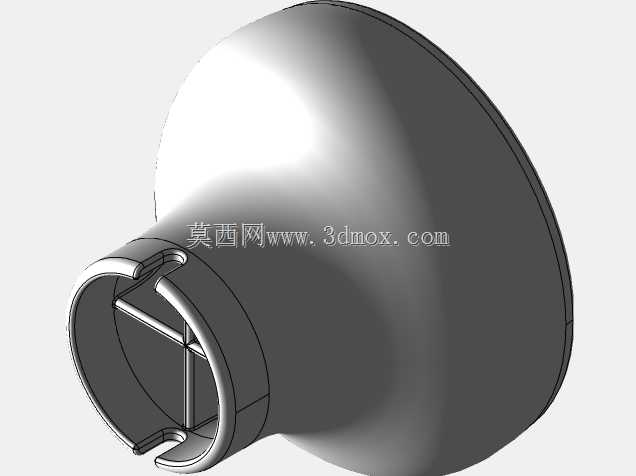

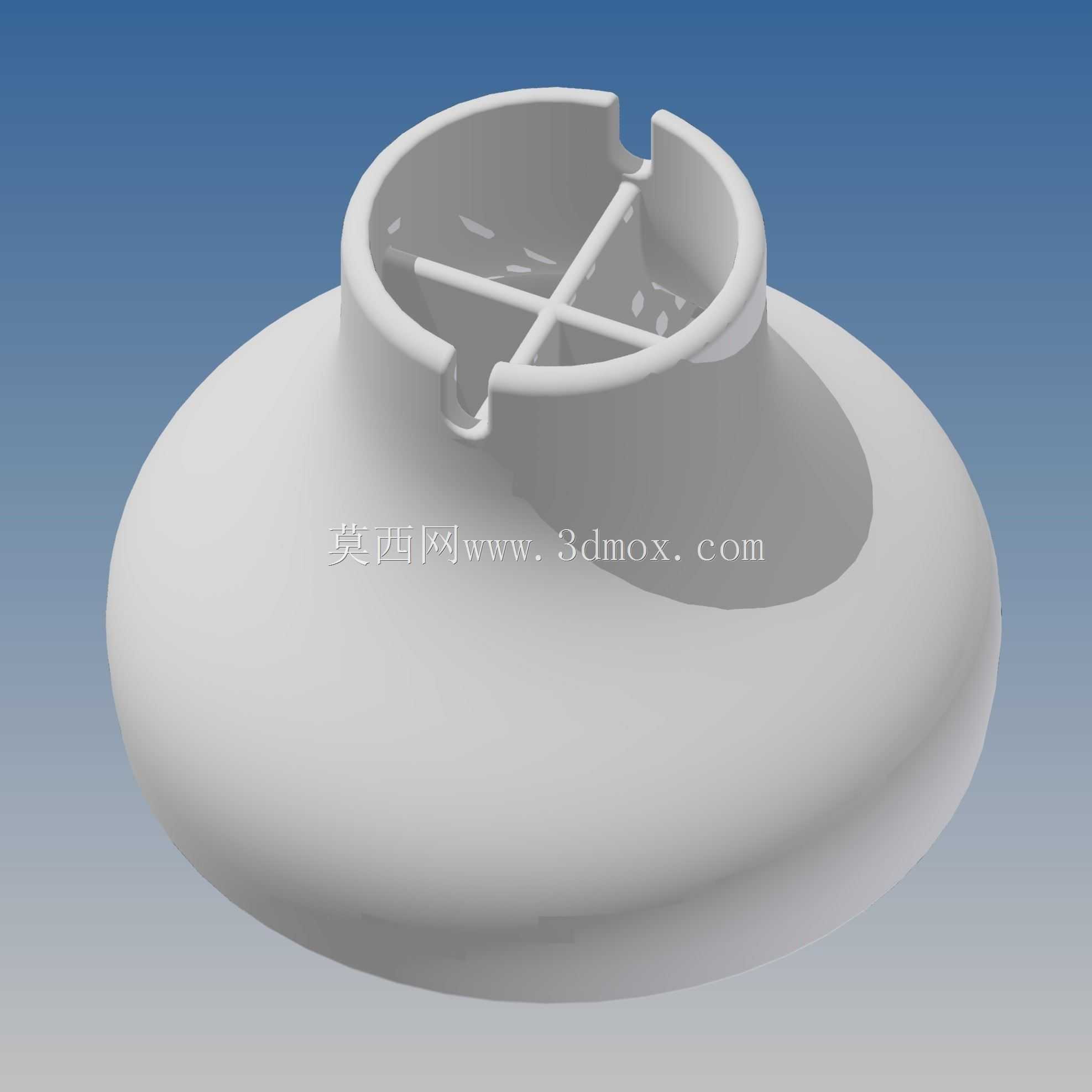

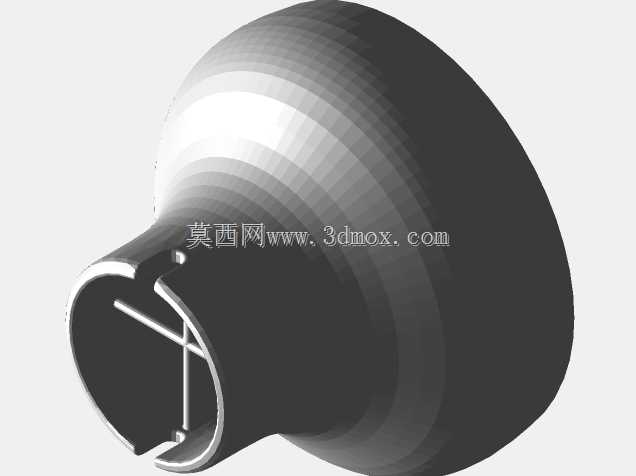

　　从结构设计逻辑来看，整个风罩采用一体注塑成型的工艺方案，材料选用耐温ABS材质，能够长期承受吹风机出风的80-120℃工作温度，不会出现受热变形、异味释放的问题。风罩整体分为连接段与扩散工作面两个核心部分，连接段为圆筒型结构，内壁做了多圈环形防滑筋，能够适配市面主流直径的手持吹风机出风筒，安装时直接套入出风端即可，依靠防滑筋与筒壁的静摩擦力实现固定，不需要额外的卡扣或者锁紧结构，拆装便捷，同时连接段的壁厚做了渐变处理，靠近根部的位置壁厚加厚1.2mm，提升与扩散面连接位置的结构强度，避免跌落、磕碰时出现连接断裂的问题。

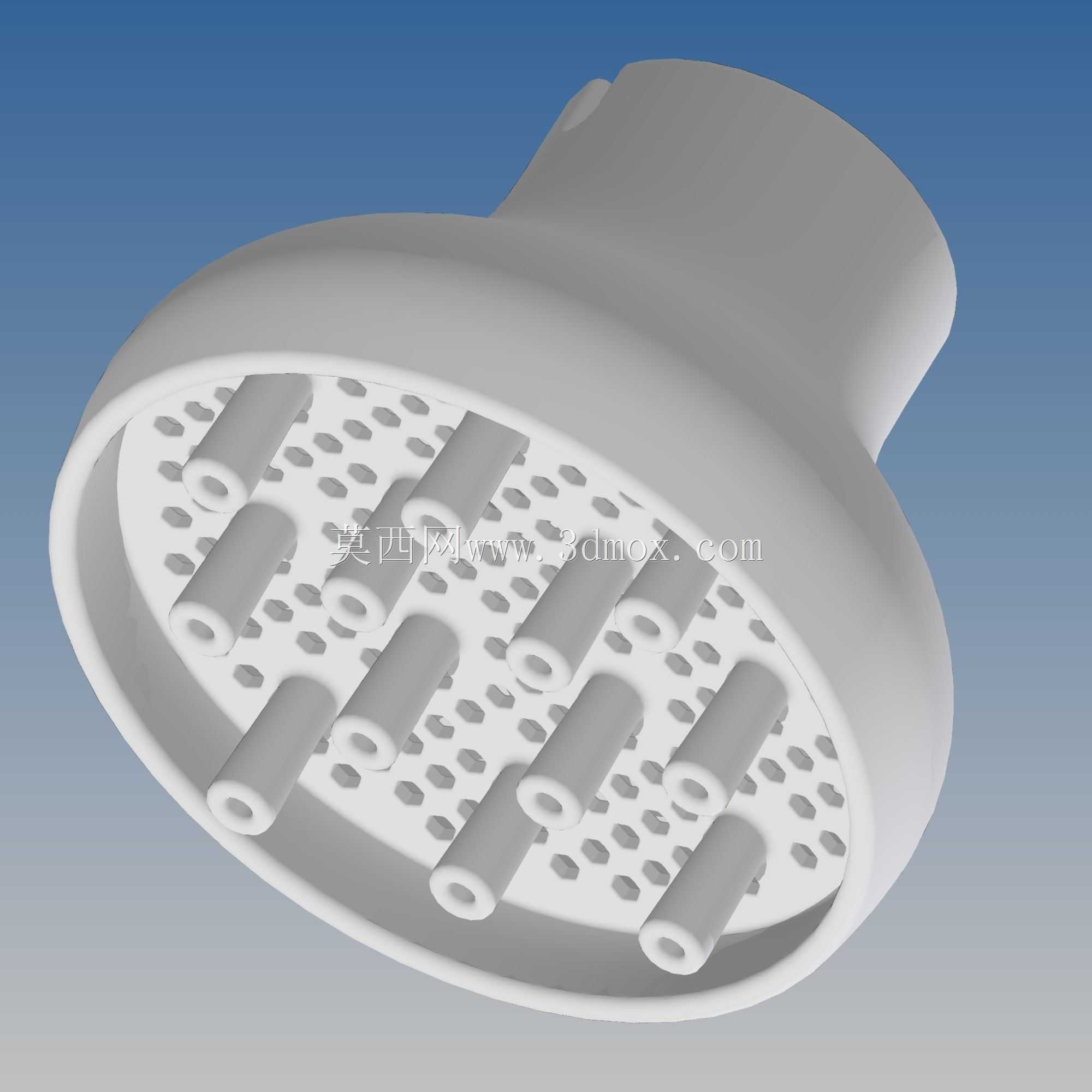

　　扩散工作面为外凸的弧面结构，这种弧面设计一方面能够扩大气流的覆盖范围，相比平面出风结构，覆盖半径提升30%左右，能够同时覆盖更大面积的发丝区域；另一方面弧面的导流作用能够让气流顺着弧面均匀向外扩散，避免边缘位置出现气流死角。工作面上分布两类导流结构，一类是均匀排布的圆柱形导流柱，每根导流柱为中空结构，柱身侧壁开有细密的侧出风孔，气流从导流柱的中空通道进入后，一部分从柱顶端的开孔直接输出，另一部分从侧孔向四周分散输出，这些导流柱的高度统一为18mm，使用时能够插入发丝层内部，让气流直接到达发根位置，提升烘干效率的同时，能够支撑发丝形成蓬松的造型效果，导流柱的排布采用环形阵列方式，从中心向外分为三圈，相邻导流柱的中心距保持一致，确保每个区域的出风量均匀。另一类结构是导流柱之间密布的微型通孔，这些通孔的直径为2mm，采用错排排布方式，孔间距保持3mm，主要作用是对剩余的气流进行二次打散，避免局部气流流速过高，同时这些微孔能够对气流中的大颗粒杂质起到初步过滤作用，避免吹风机内部积存的灰尘直接吹到发丝上。

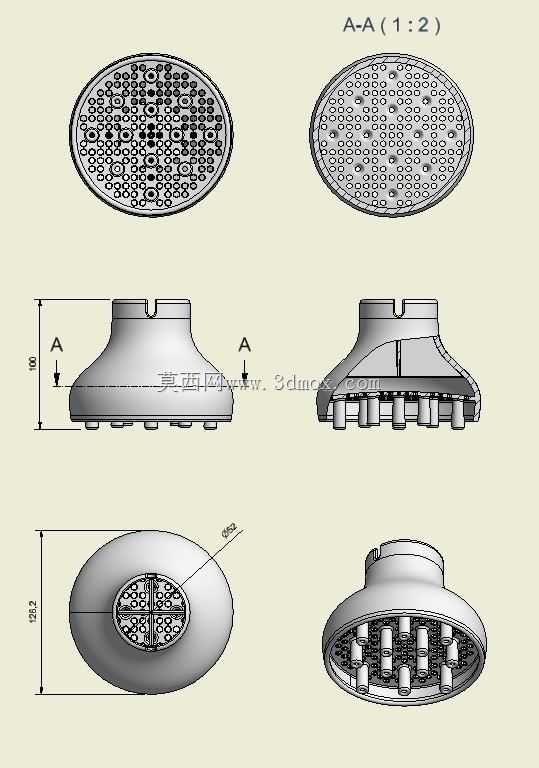

　　从安装边界尺寸来看，连接段的内径为45mm，适配出风筒直径42-46mm的常规家用、沙龙用吹风机，连接段的轴向长度为30mm，套入吹风机筒的深度为25mm，预留5mm的限位台阶，避免安装过度导致风罩抵住吹风机内部的加热组件。整个扩散风罩的最大外径为120mm，整体高度为65mm，安装后不会过度增加吹风机的前端重量，手持操作时不会出现明显的头重脚轻问题，长时间握持使用也不易产生疲劳感。风罩的所有边角位置都做了R2以上的圆角过渡，没有尖锐的棱角，使用过程中不会刮扯发丝、划伤头皮，外表面做哑光磨砂处理，握持安装时不易打滑，也不容易残留指纹和美发产品的污渍，日常清洁只需要用湿抹布擦拭即可。

　　在结构强度校核层面，导流柱的根部做了R1.5的圆角过渡，避免应力集中导致的柱体断裂，经过跌落测试验证，从1.2米高度自由跌落到瓷砖地面，导流柱、连接段都不会出现开裂、断裂的问题。整个风罩的壁厚均匀控制在2mm左右，注塑成型时不会出现缩痕、翘曲的问题，成型后尺寸精度能够控制在±0.1mm以内，连接段的圆度公差控制在0.2mm以内，确保与吹风机筒的配合松紧度适宜，不会出现安装后松动脱落、或者过紧难以拆装的问题。出风孔的设计经过气流仿真验证，在吹风机额定功率下，风罩出口的平均风速能够从直吹状态的12m/s降低到3m/s左右，出风均匀度达到90%以上，不会出现局部风速过高的区域，同时整个风罩的风阻控制在合理范围内，不会因为加装风罩导致吹风机内部过热，影响吹风机的使用寿命。
