M5规格Helicoil型螺纹护套结构设计

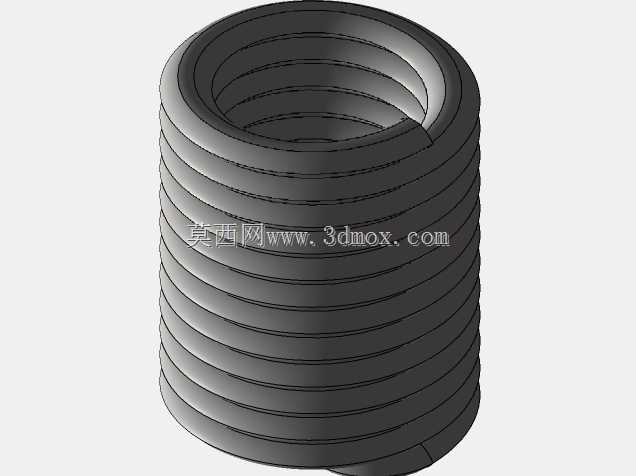

　　在机械结构的螺纹连接场景中，铝制壳体、薄壁铸件、工程塑料等低强度基材的内螺纹磨损、滑牙问题，一直是设备运维与装配环节的常见痛点，这类基材本身的抗剪切强度不足，反复拆装或者承受交变载荷时，内螺纹牙型很容易出现塑性变形甚至整体剥落，直接导致连接失效，而螺纹套正是针对这类问题开发的内嵌式加强构件。这款M5规格的Helicoil型螺纹套，整体采用螺旋卷绕式结构，成型后为空心圆柱状，外壁带有连续的外螺纹牙型，内壁则形成标准的M5内螺纹牙型，安装时需要预先在基材上加工出对应规格的内螺纹底孔，使用专用安装工具将螺套旋入底孔，螺套的外螺纹与基材底孔的内螺纹紧密咬合，内壁形成的标准内螺纹则用于与对应规格的外螺纹紧固件配合，完成连接装配。

　　从设计逻辑来看，这类螺旋式螺纹套相比实心螺纹衬套，最大的优势在于安装后的应力分散效果，连续的螺旋结构可以将紧固件拧紧时产生的径向与轴向载荷，均匀分散到整个螺套与基材的接触面上，避免局部应力集中导致的基材螺纹损坏，同时螺旋结构本身具备一定的弹性变形空间，可以补偿螺纹配合间的微小间隙，提升连接的抗疲劳性能，在承受振动载荷的工况下，能有效降低螺纹松动的概率。从安装边界来看，这款M5规格螺套的安装长度为7.5mm，对应的基材底孔需要按照螺套安装的标准参数加工，底孔深度需要预留足够的空间，避免螺套安装到位后底部出现顶死的情况，同时底孔的内螺纹精度需要匹配螺套外螺纹的公差要求，保证旋入过程顺畅，且安装后无松动旷量。在实际应用场景中，

　　这类螺纹套广泛用于机床床身的附件安装螺纹孔修复、汽车发动机铝合金缸体的螺纹孔加强、航空航天设备的轻量化构件螺纹连接、电子设备的塑料壳体螺纹嵌装等场景，尤其是在需要反复拆装的检修部位，加装螺纹套后可以大幅提升内螺纹的使用寿命，避免因螺纹损坏导致整个基材构件报废，降低维修与更换成本。建模过程中需要重点关注螺套的牙型参数匹配，外螺纹的牙距、牙型角需要与安装底孔的内螺纹参数完全一致，内螺纹的参数需要符合M5粗牙螺纹的公差标准，同时螺旋卷绕的成型角度需要保证螺套自由状态下的外径略大于底孔内径，这样旋入后才能依靠自身的张紧力贴合在底孔壁上，不会随紧固件的旋出而带出。另外，螺套的安装柄结构在建模时也需要做对应处理，安装到位后需要将安装柄折断去除，

　　保证内螺纹的通止规检测合格，不会出现卡滞的情况。在结构细节上，螺套的首尾两端都做了引导牙型的处理，避免安装时出现错牙、刮伤底孔的问题，同时螺套的截面为菱形结构，卷绕成型后内外壁的牙型可以自然形成标准的螺纹轮廓，不需要额外的切削加工，成型后的螺纹配合精度更高，表面粗糙度也更稳定。对于设备选型人员来说，选用这类螺纹套时需要根据基材的材质强度、连接载荷的大小、拆装频率来选择对应长度与材质的螺套，在铝合金基材上使用时，7.5mm的安装长度可以满足常规的静载荷连接需求，如果是承受较大交变载荷或者振动的部位，可以选择更长规格的螺套来增加咬合长度，提升连接强度。在三维建模的细节处理上，需要准确还原螺旋扫掠的路径参数，保证每一圈螺纹的牙型对齐，避免出现牙型错位的问题，同时要注意螺套自由状态与安装压缩状态的尺寸差异，安装后的螺套内径会略微缩小，建模时需要考虑这个变形量，保证最终形成的内螺纹尺寸符合标准公差要求，避免出现紧固件拧入过紧或者间隙过大的问题。
