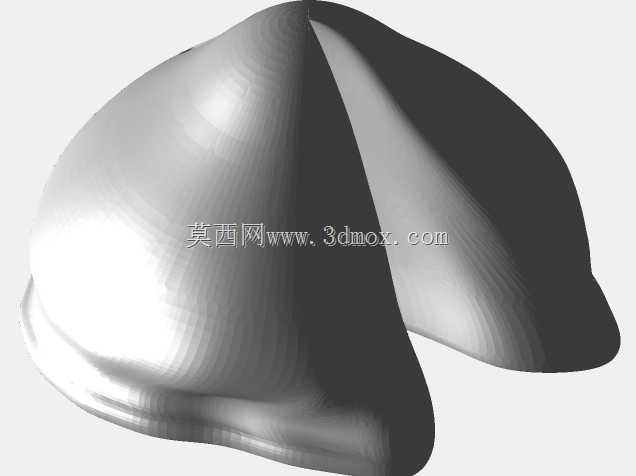

仿真折叠式幸运饼干造型结构设计

　　本次设计的折叠式幸运饼干造型结构，核心围绕仿真食品类文创摆件、食品展示道具、创意周边产品的实际应用场景展开，在结构设计阶段优先还原真实幸运饼干的折叠弧度与表面肌理，同时兼顾不同应用场景下的结构强度与安装适配需求。从实际用途来看，该结构可直接用于食品行业的线下门店陈列道具，替代易碎的真实饼干做长期展示，也可作为文创盲盒、桌面装饰摆件的基础结构，还能适配食品包装的创意卡扣结构设计，拓展在快消品包装领域的应用。在功能特性设计上，结构整体还原幸运饼干对折后的自然弧度，两个瓣体的开合角度控制在32度左右，既符合真实饼干掰开前的闭合状态，也预留了内部放置小纸条、微型装饰件的空腔空间，空腔内壁做了0.8mm的圆角过渡，

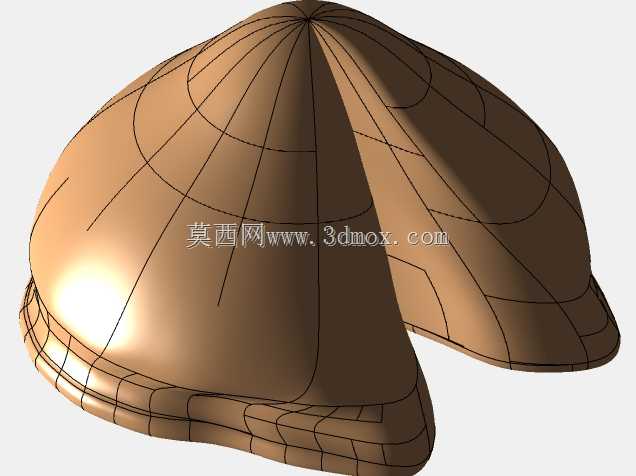

　　避免放置内置物件时出现卡滞或刮损问题；外表面的肌理设计参考真实烘焙后饼干的细微凹凸质感，没有做完全光滑的曲面处理，在三维建模阶段通过曲面偏移加随机扰动的方式实现自然的肌理效果，避免量产时出现过于塑料感的视觉表现。设计思路上没有采用常规的对称式曲面构建，而是先通过扫描真实幸运饼干的点云数据提取基础轮廓，再对瓣体边缘的厚度做渐变处理，靠近对折中线的位置厚度为3.2mm，瓣体最外沿的厚度收窄到1.2mm，还原真实饼干边缘偏薄、弯折处偏厚的物理特性，同时在对折的内转角位置做了R1.5的圆角加强，避免结构在受力时从弯折处出现应力断裂。外形尺寸方面，整体横向最大宽度为62mm，纵向深度为48mm，整体高度为26mm，

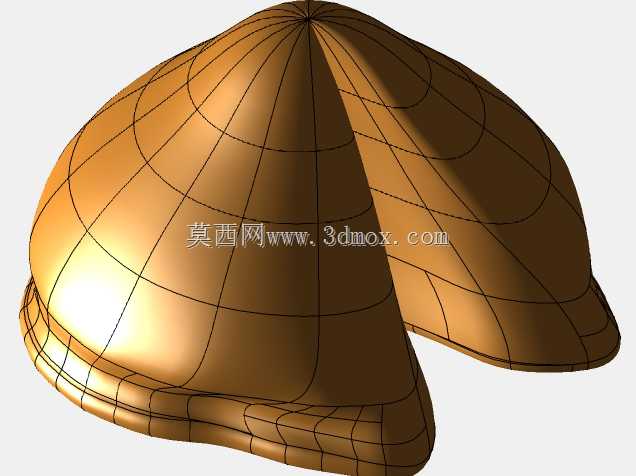

　　安装边界上预留了底部直径12mm的平面安装位，可直接适配常规的展示底座、磁吸固定座或者粘胶安装位，不需要额外做结构修改就能适配不同的固定方式；如果用于包装卡扣场景，可在瓣体外侧预留0.5mm的卡接凸台，直接与包装盒的卡槽配合，不需要额外增加连接件。在结构验证阶段，针对不同的应用场景做了受力模拟，作为展示摆件使用时，整体采用ABS材质注塑的话，弯折处的受力安全系数达到3.7，完全满足日常摆放、拿取的强度需求；如果采用食品级硅胶材质制作，还可作为创意烘焙模具使用，此时瓣体的表面肌理做0.3mm的拔模斜度处理，方便烘焙后顺利脱模，不会出现粘模的问题。曲面构建过程中没有出现碎面、锐角的问题，所有曲面的G2连续率达到98%以上，

　　不管是用于3D打印打样还是开模量产，都能直接导出加工可用的曲面数据，不需要后续做大量的曲面修复工作；针对3D打印的使用场景，结构整体做了自支撑设计，打印时不需要额外添加内部支撑，仅在底部边缘添加少量易拆除的外部支撑即可，能有效降低打印后的后处理工作量。空腔的内部容积控制在4.2ml左右，刚好可以容纳常规尺寸的幸运签纸条，也可以放置直径8mm以内的微型香片、小磁片等配件，拓展不同的使用功能；瓣体的开合阻尼可以通过调整弯折处的壁厚来实现，需要固定闭合状态时弯折处壁厚设为3.2mm即可保持形态稳定，需要做成可开合的结构时将弯折处壁厚调整为1.8mm，就能实现反复开合而不出现断裂的效果。
