简化装配型嵌入式碳柄结构设计

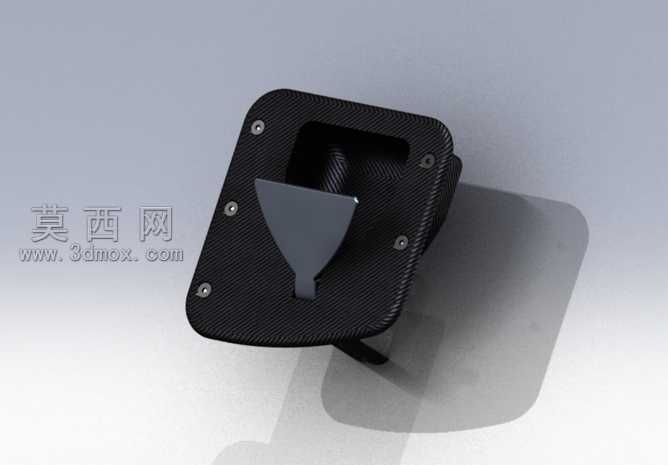

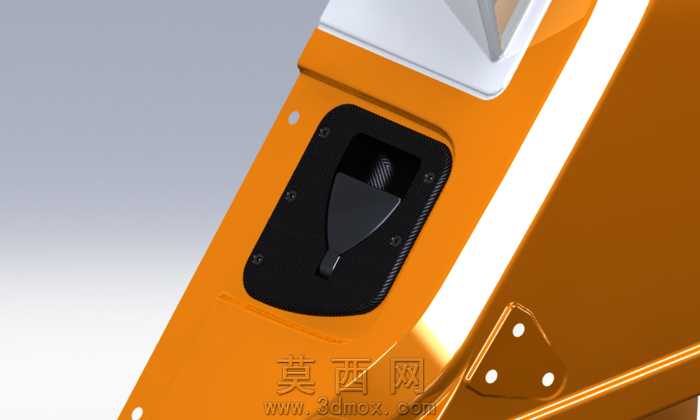

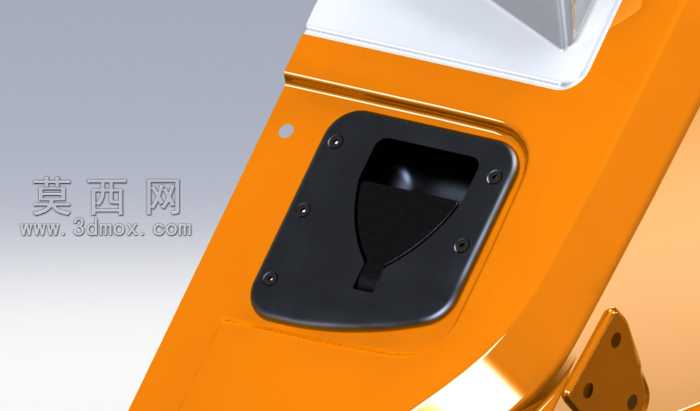

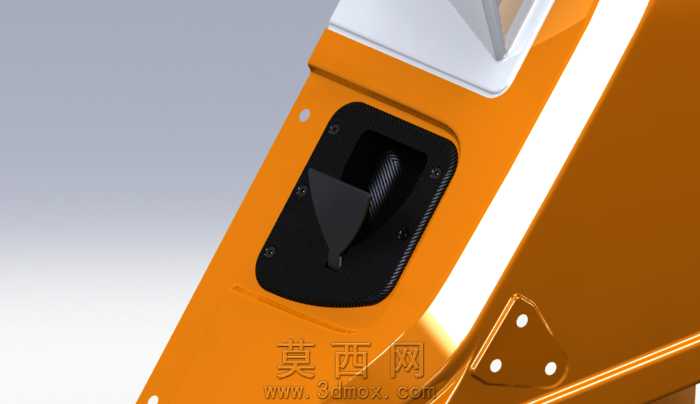

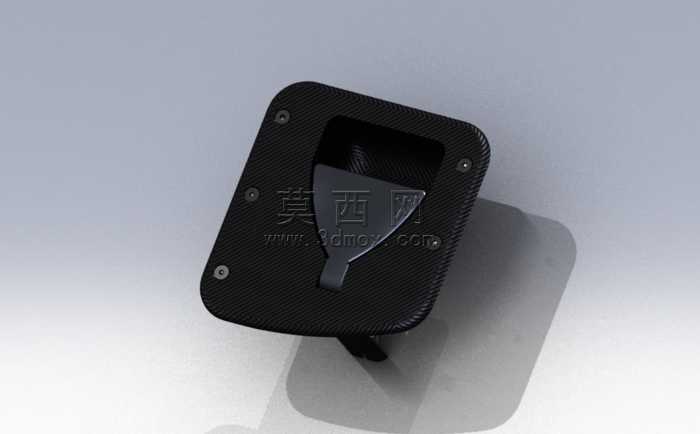

本作品为另一款优化设计的嵌入式碳柄三维模型，整体建模过程围绕简易装配、结构紧凑的核心需求展开，在三维建模软件中首先完成基准面的搭建，以嵌入式安装的适配尺寸为基础，先绘制外安装座的轮廓草图，通过拉伸、倒圆角、阵列孔位等基础特征完成安装底座的主体建模，底座采用带圆角的方形轮廓，四个角位预留沉头安装孔位，保证安装后表面平整无凸起，不会出现剐蹭问题。中间的握持柄部分采用内凹嵌入式的结构设计，在建模时通过抽壳、切除特征在底座中部开出适配的容纳槽，握持柄与底座的连接结构仅设置两处配合点位，大幅减少装配时的对位步骤，整体组件仅包含3个独立零件，完全实现了易于装配的设计目标。材质渲染阶段，为安装底座赋予碳纤维纹理的哑光黑色材质，通过调整纹理映射方向、粗糙度参数还原真实碳纤维材质的细腻纹理质感，握持活动部件则赋予稍浅的哑光黑硬质塑料材质，通过材质的细微色差区分不同功能部件，同时在场景中添加柔和的环境光与定向补光，渲染出部件放置在浅灰色背景上的自然投影，清晰展现部件的立体轮廓与结构层次。结构设计上充分考虑实际使用的握持手感，握持柄的受力部位做了圆弧过渡处理，避免尖锐棱角带来的使用不适感，活动连接部位预留了合理的配合间隙，保证扳动操作时顺滑无卡滞，同时嵌入式的整体结构在安装后不会突出安装平面，能够适配多种需要内嵌式扳动操作的设备舱门、盖板使用场景。建模过程中对所有零件的配合公差做了合理预留，三个零件之间无需额外的复杂连接件即可完成组装，既降低了生产加工的零件成本，也减少了现场装配的工序时长，整体模型的特征树逻辑清晰，所有尺寸参数均可根据实际安装需求做快速调整，能够适配不同规格的安装面板使用。
