简易爆炸装置级T9概念小车结构设计

　　这款轮式概念小车的结构设计，最初面向桌面级功能演示场景开发，可用于机械原理教学演示、小型功能载荷搭载测试，也可作为模块化载具平台拓展不同功能组件。从结构布局来看，整车采用一体化承载式车身设计，车身主体为浅棕色硬质结构件，前部设置有两处对称的开槽结构，既可以作为行驶过程中的气流导流槽降低风阻，也可预留作为传感器安装位，适配小型光电检测组件的嵌入安装。车身中部为半透明绿色座舱区域，该区域采用下沉式腔体设计，既可以容纳控制电路板、电源模块等核心电控组件，半透明的材质也便于观察内部组件的运行状态，调试阶段无需拆解外壳即可快速排查线路连接问题。座舱后方为开放式货舱结构，货舱采用矩形内凹设计，四周带有凸起的挡边，

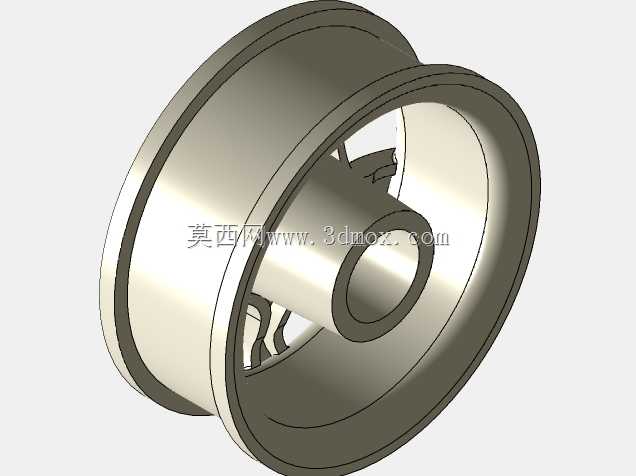

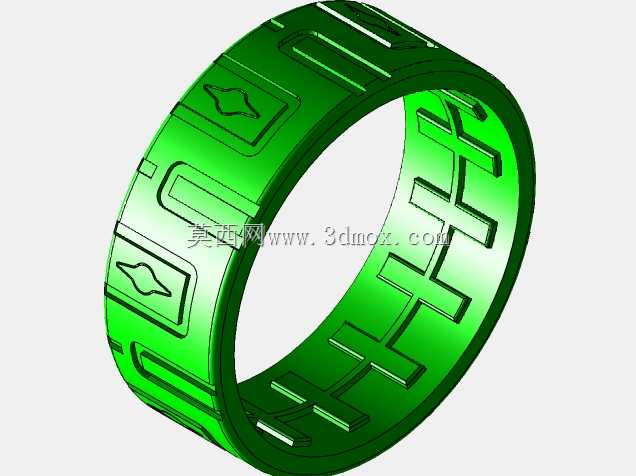

　　可防止搭载的小型载荷在行驶过程中滑落，货舱的尺寸边界经过测算，可容纳常规尺寸的功能模块，比如小型机械抓取组件、模拟载荷配重块等，拓展性较强。行走部分采用四个大直径宽轮设计，轮体为亮绿色高摩擦材质，轮毂为银色仿金属结构，轮轴与车身主体的连接位置预留了标准安装孔位，可直接适配常规的微型驱动电机，无需额外设计转接支架。轮距的设定充分考虑了行驶稳定性，左右轮间距大于车身宽度的二分之一，轴距占到车身总长度的六成以上，即使在小幅颠簸的桌面或者平整地面行驶，也不容易出现侧翻问题。设计过程中优先考虑了零件的易加工性，车身主体的所有结构均采用等壁厚设计，拔模斜度统一设置为1.5度，既适合采用3D打印工艺快速制作原型，也可直接开模进行小批量注塑生产，

　　不需要额外调整结构参数。车身的所有棱角位置都做了R2的圆角过渡，既避免了尖锐边角带来的安全隐患，也能降低加工过程中的应力集中问题，提升零件的结构强度。从安装边界来看，整车的总高度控制在较低水平，重心集中在车身中部偏下位置，电池模块设计安装在座舱下方的底层腔体中，进一步压低整车重心，提升高速行驶时的稳定性。轮拱位置预留了足够的跳动间隙，即使更换直径稍大的轮胎或者加装简易减震结构，也不会出现轮胎与车身剐蹭的问题。前部的开槽位置深度刚好贯穿车身表层，可直接穿过导线连接前部加装的传感器，不需要额外在车身结构上打孔走线。座舱与车身主体采用卡扣式连接设计，不需要额外使用螺丝固定，拆解维护时只需轻轻撬开卡扣即可打开座舱，

　　更换内部的电控组件或者调整线路布局，日常维护效率较高。货舱的底部设计有两处标准的M3螺纹孔位，可直接固定拓展功能组件，不需要额外粘贴或者打孔固定，保证拓展组件安装的牢固性。在实际应用场景中，这款小车既可以作为高校机械专业学生开展机电一体化课程设计的基础载具平台，学生可在现有结构基础上加装循迹模块、避障传感器、机械臂等组件，完成不同功能的智能小车制作；也可作为民用娱乐领域的迷你玩具载具，更换不同的外观装饰件即可适配不同的主题设计。结构设计阶段充分考虑了不同加工工艺的适配性，所有结构的最小壁厚都满足3D打印和注塑工艺的最低要求，没有出现薄壁或者悬空过大的结构，打印过程中不需要添加过多支撑，后期处理工作量较小。轮轴的安装孔位采用标准尺寸设计，可兼容市面上绝大多数微型直流减速电机的输出轴尺寸，用户在组装时不需要额外对轴或者孔进行二次加工，降低组装难度。车身底部设计有四处均匀分布的凸台，作为整车的放置支撑点，平时放置在桌面时不会磨损轮体或者车身底部的结构，凸台的高度刚好高于轮轴安装座的高度，避免安装座与桌面接触产生摩擦。
