铝型材90度连接带角撑拐角连接件

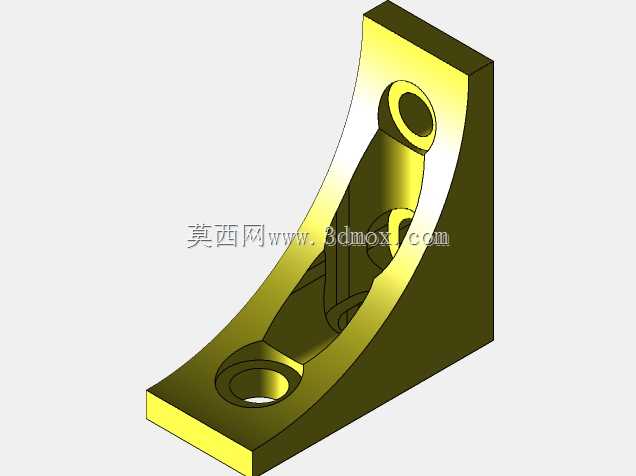

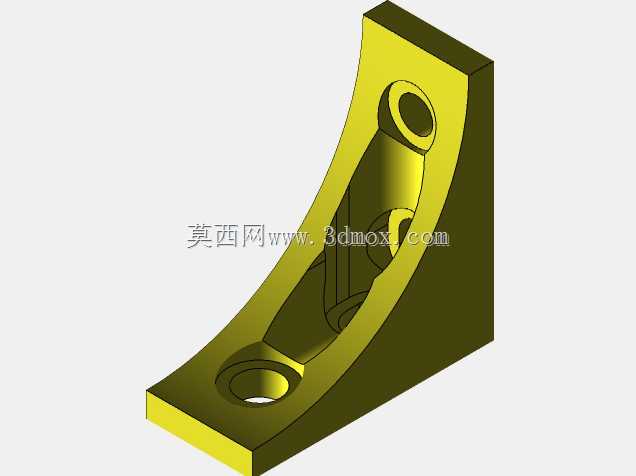

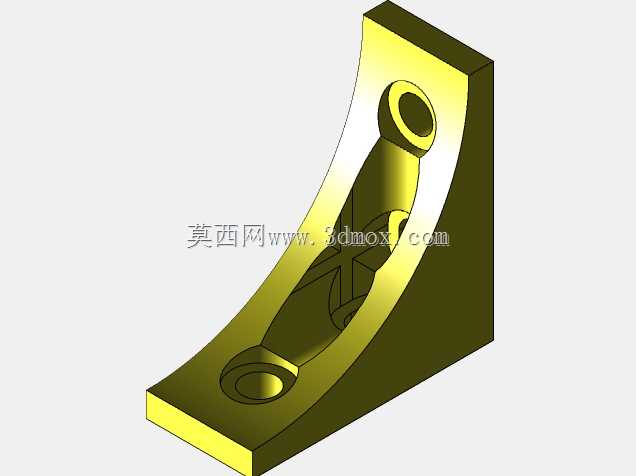

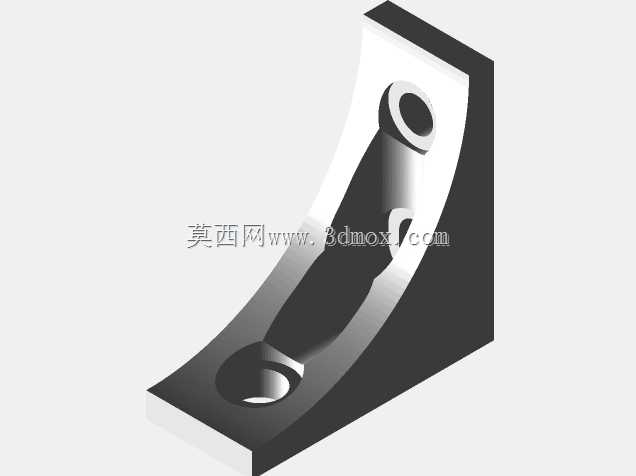

　　在工业铝型材框架搭建的各类场景中，直角位置的连接强度直接决定整体框架的抗形变能力与长期使用稳定性，这款带角撑结构的拐角连接件，正是针对10系列8020规格铝型材的90度拼接需求开发的专用连接构件。日常做设备护罩框架、小型工作台架、3D打印设备机架、流水线侧旁置物支架这类结构时，常规的直角角码往往只做平直的支撑臂，受侧向冲击或者长期承重后，连接位置容易出现应力集中导致的型材端面错位、连接螺钉滑牙问题，这款连接件在两个连接臂之间做了弧形过渡的角撑结构，没有采用生硬的直角加强筋，而是用平滑的曲面填充两臂之间的三角区域，既不会因为加强筋的突兀凸起干涉型材槽内的其他配件安装，还能把直角位置的集中应力顺着曲面均匀分散到两个连接臂的整个贴合面上，实际抗扭、抗弯折能力比同厚度的平直角码高出近四成。

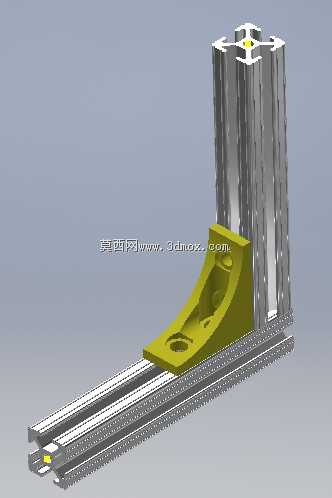

　　从安装适配的角度看，这款连接件专门匹配1英寸规格的10系列8020铝型材，两个连接面的宽度完全贴合型材的安装端面，不会出现突出型材表面或者贴合面积不足的问题。连接孔位做了针对性的宽度补偿，实际开孔尺寸略大于1/4英寸紧固件的外径，能抵消铝型材切割端面的微小垂直度误差、框架拼装时的累计位置公差，安装时不需要反复锉修孔位就能顺利穿入螺钉，降低现场装配的调整难度。孔位边缘设计了导入槽结构，配套使用1/4-20规格的半牙螺钉与滑入式T型螺母时，螺母可以顺着槽口顺滑滑入型材的T型槽内，不会出现常规角码安装时螺母卡滞、对位不准需要反复撬动调整的问题，能有效提升框架拼装的作业效率。

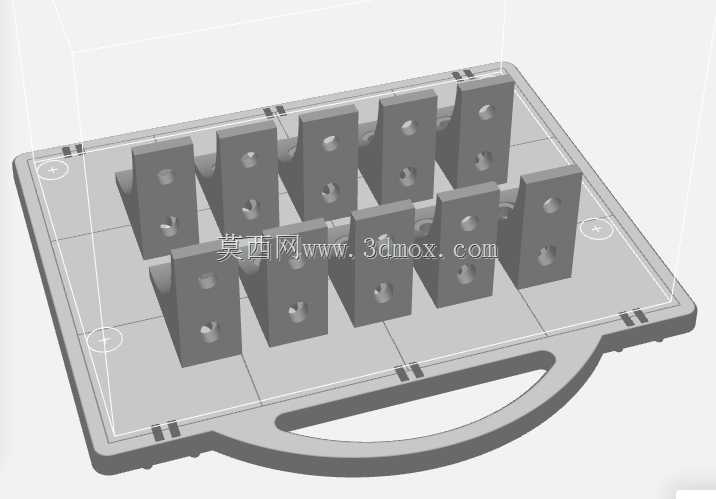

　　考虑到快速原型制作与小批量定制场景的使用需求，这款连接件的结构做了壁厚优化，相比同类型铸铝材质的角件，适当增加了整体壁厚，用来补偿非金属快速成型工艺的材料强度短板，不管是用FDM工艺做小批量自制件，还是采用压铸工艺做批量金属件，都能保证足够的结构强度。弧形角撑的设计没有采用等厚的平直支撑板，曲面过渡的结构在相同重量下拥有更高的截面惯性矩，不会因为做了加强结构就过度增加连接件自身重量，也不会过多占用型材内侧的安装空间，在两臂连接位置预留的XL孔与插槽结构，还可以用来拓展安装传感器支架、线槽固定座、小型管线夹这类辅件，不需要在型材上额外打孔攻丝，就能完成周边辅件的固定。

　　实际选型使用时需要注意安装边界，这款连接件的两个连接臂长度为0.875英寸*2英寸，安装后在型材直角内侧的突出高度与连接臂厚度一致，不会超出型材的外轮廓尺寸，做嵌入式安装或者外装式连接都能适配。两侧的连接孔位采用对称设计，不需要区分左右安装方向，备料时不用单独区分左右件，能减少备件的库存种类。针对快速成型场景优化的结构，没有细小的薄壁凸台或者深孔结构，不管是PLA、ABS这类熔融沉积成型材料，还是光固化成型的树脂材料，都能顺利打印成型，不需要额外做大量支撑结构，打印完成后简单去除毛边就能直接使用，完全能满足原型验证阶段的框架搭建强度需求，在小批量定制设备的框架搭建、教学实验台架制作、个人DIY项目的型材连接场景中都能适用。
