剪接式电气连接器件三维结构设计

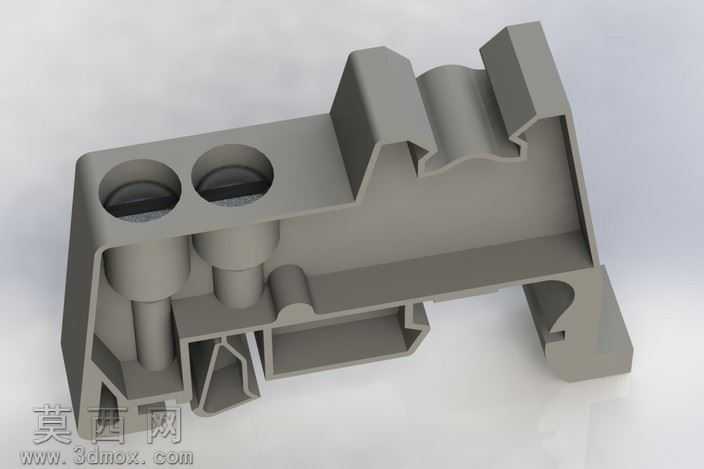

本模型为剪接式电气连接器的三维结构设计，采用SolidWorks完成全参数化建模，建模过程严格遵循电气连接器件的结构设计规范，完整还原了产品的内部腔体、安装卡位、接线通道等核心结构。建模阶段首先绘制主体截面草图，通过拉伸、切除等基础特征搭建主体框架，针对壳体上的两个圆形接线通孔，采用同轴心拉伸切除保证孔位精度，孔壁预留了适配接线端子的装配间隙，确保后续装配环节端子可顺利嵌入。针对壳体侧面的卡扣式安装结构，通过多步拉伸与倒角特征还原卡扣的弹性形变空间，卡扣根部做了圆角过渡处理，模拟实际注塑生产中的应力释放结构，避免使用过程中卡扣断裂。模型内部的加强筋结构采用薄壁拉伸特征制作，筋位厚度均匀，符合注塑件的壁厚设计要求，既保证壳体的结构强度，又避免注塑过程中出现缩痕、翘曲等缺陷。渲染阶段采用哑光工程塑料材质，模拟常用PA66加纤阻燃塑料的表面质感，材质粗糙度设置为0.6，还原工业塑料件的哑光视觉效果，场景采用柔和的漫反射光源，多角度打光避免结构阴影遮挡细节，清晰展示壳体内部的腔体分隔、筋位布局、卡位结构等设计细节。设计思路上，该连接器采用剪接式接线结构，无需焊接即可实现导线的快速连接，壳体的异形轮廓适配特定设备的安装空间，侧面的定位凸台与凹槽可实现与对接端的精准对位，防止接插过程中出现错位、虚接等问题；内部的腔体分隔结构可将不同极性的接线端隔离，避免爬电距离不足引发的电气安全隐患，整体结构兼顾了装配便捷性、结构可靠性与电气安全性能，可用于电气连接方案的结构验证、注塑模具开模参考以及产品装配演示。
