CA6140车床配套金属起重牵引挂钩

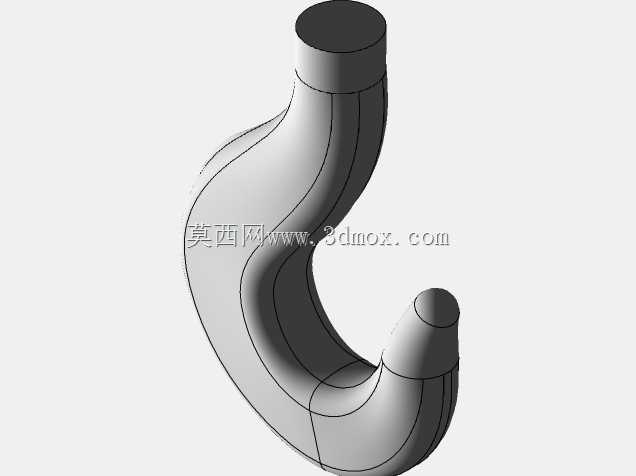

　　不需要按照重型起重吊钩的冗余系数做全周加厚，而是在关键受力段做应力集中规避。从结构设计思路来看，这个挂钩的上端采用圆柱直柄结构，不是普通吊钩的环眼结构，这是因为它的安装场景是直接配套车床周边的专用吊具快接座，直柄插入快接座后通过径向销钉锁定，相比环眼结构，直柄安装的同轴度更好，起吊时不会出现环眼与吊具铰接处的侧向摆动，避免吊运工件时磕碰车床导轨、刀架这些精密部件。挂钩的弯曲段采用渐变曲率的流线型过渡，没有直角弯折结构，这一点是很多新手建模时容易忽略的——如果弯折处存在锐角，起吊受拉时应力集中系数会达到平滑过渡段的3倍以上，反复加载后很容易在弯折处萌生疲劳裂纹，因此整个弯曲段的曲率从上端直柄处开始平缓收窄，到钩尖位置再做圆弧收头，在普通车床的车间日常运维、工件周转、工装吊移场景里，这类适配CA6140车床作业配套的挂钩，是车间物料转运环节里不起眼但容错率极低的受力构件。很多刚接触机加工的从业者容易把这类挂钩和普通民用吊钩混为一谈，实际上从结构受力逻辑到安装适配边界，它完全是围绕机床周边作业的载荷特性设计的。先从实际使用场景说，CA6140作为普通卧式车床的经典机型，日常加工中常需要吊运卡盘、重型工装夹具、待加工的长轴类毛坯、成品重型轴件，这类挂钩往往配合车间内的轻型悬臂吊、手动葫芦配套使用，作业半径基本覆盖车床上下料的1.5米到3米范围，不会用于大吨位跨车间起重，因此它的载荷设计是匹配车床周边单次吊运500kg以内的作业需求，

　　既保证挂入吊绳、吊装带时的顺滑度，也能避免钩尖应力集中出现磕碰变形。再看外形尺寸与安装边界，上端圆柱柄的直径是按照快接座的标准安装孔设计，插入深度刚好匹配销钉孔的位置，安装后直柄露出快接座的长度不超过10mm，不会因为伸出过长在吊运回转时刮碰周边物件；挂钩的开口尺寸经过适配，刚好能容纳两根扁平吊装带或者直径12mm以内的钢丝绳，开口间隙不会过大导致吊具滑脱，也不会过小导致挂取吊具时卡滞；钩身的截面是椭圆形，不是正圆形，受拉方向的截面厚度大于侧向厚度，在保证核心受拉方向强度的同时，尽可能降低构件自重，长时间手动摘挂钩时不会因为构件过重增加操作人员的劳动强度。从功能特性来说，这个挂钩的钩尖没有设置额外的安全舌片，

　　这是因为它的使用场景是车床周边的定点短距离吊运，作业全程都在操作人员的视线范围内，吊具挂入后钩身的弯曲弧度本身就能形成防脱的自锁角度——当吊重加载时，吊具会自然滑到弯曲段的最低点，不会向开口处滑移，省去安全舌片的结构反而能提升摘挂效率，适配车床上下料时频繁换吊的作业节奏。很多人在建模这类构件时，容易直接用扫掠命令沿着曲率路径扫掠一个正圆截面就结束，实际上在实际加工中，这类挂钩是采用整体模锻后再做机加工成型，上端直柄的安装面、销钉孔都需要在锻坯基础上做精加工，因此建模时需要预留锻件的加工余量，尤其是直柄与弯曲段的过渡位置，要做圆角过渡避免锻造时出现折叠缺陷。另外在受力校核层面，整个挂钩的最大应力出现在弯曲段的内侧弧面，

　　因此设计时这个位置的截面厚度比外侧略大，不是等截面结构，这一点从外观看不明显，但实际受载时能有效平衡内外侧的应力差，避免长期使用后内侧弧面出现塑性变形。在车间实际使用中，这类挂钩还要配合定期的磁粉探伤，重点检查弯曲段内侧是否有疲劳裂纹，因为车床周边吊运时经常会出现急停、点动的冲击载荷，虽然设计时已经考虑了1.5倍的动载系数，但长期冲击载荷下的疲劳损伤是不可避免的，结构设计时的平滑过渡就是为了降低疲劳裂纹的萌生速率，延长构件的使用寿命。不同于通用起重吊钩的大尺寸设计，这个挂钩的整体轮廓尺寸紧凑，闲置时可以直接挂在车床旁边的工具挂板上，不需要占用专门的存放空间，钩身的表面没有做复杂的涂层处理，只做了抛丸除锈后涂防锈油，避免涂层过厚导致与快接座的配合间隙变小，出现安装卡滞的问题。
