带JST-XH连接器的MPU6050倒置安装外壳

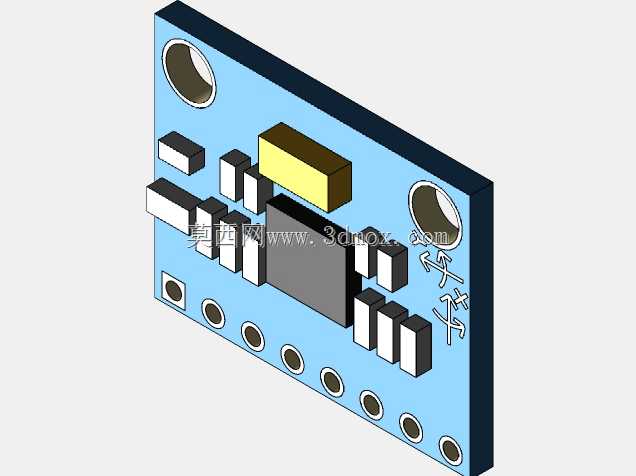

　　这款MPU6050配套外壳主要面向小型姿态检测传感单元的集成安装场景，在太阳能跟踪装置、小型桌面运动设备、姿态感知实验平台这类需要精准采集六轴运动数据的项目中，能为核心传感芯片提供可靠的物理防护与安装基准。实际项目应用里，MPU6050作为集成加速度计与陀螺仪的传感元件，本身PCB板裸露易受现场布线剐蹭、浮尘堆积、意外磕碰的影响，尤其是在需要倒置安装的布局中，板载JST-XH连接器的受力方向与常规正装不同，长期受线缆拉扯极易出现焊盘脱落、接触不良的问题，这款外壳正是针对这类倒置安装的特殊需求做了结构适配。

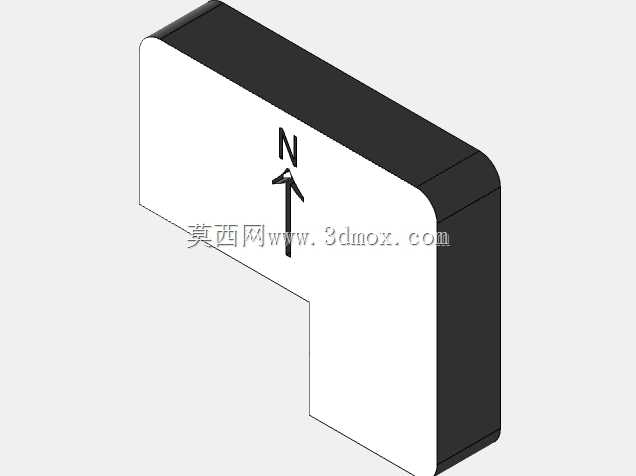

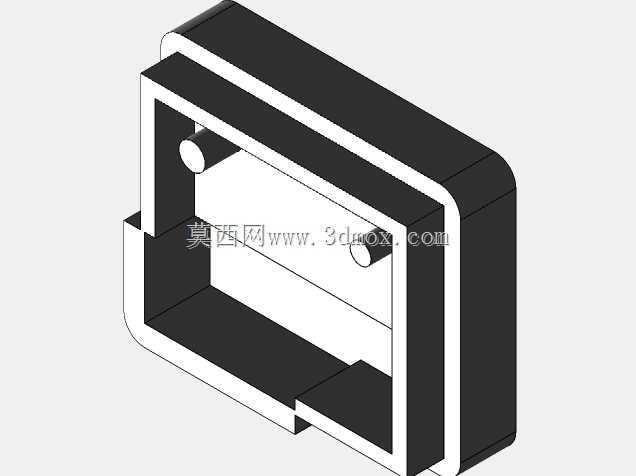

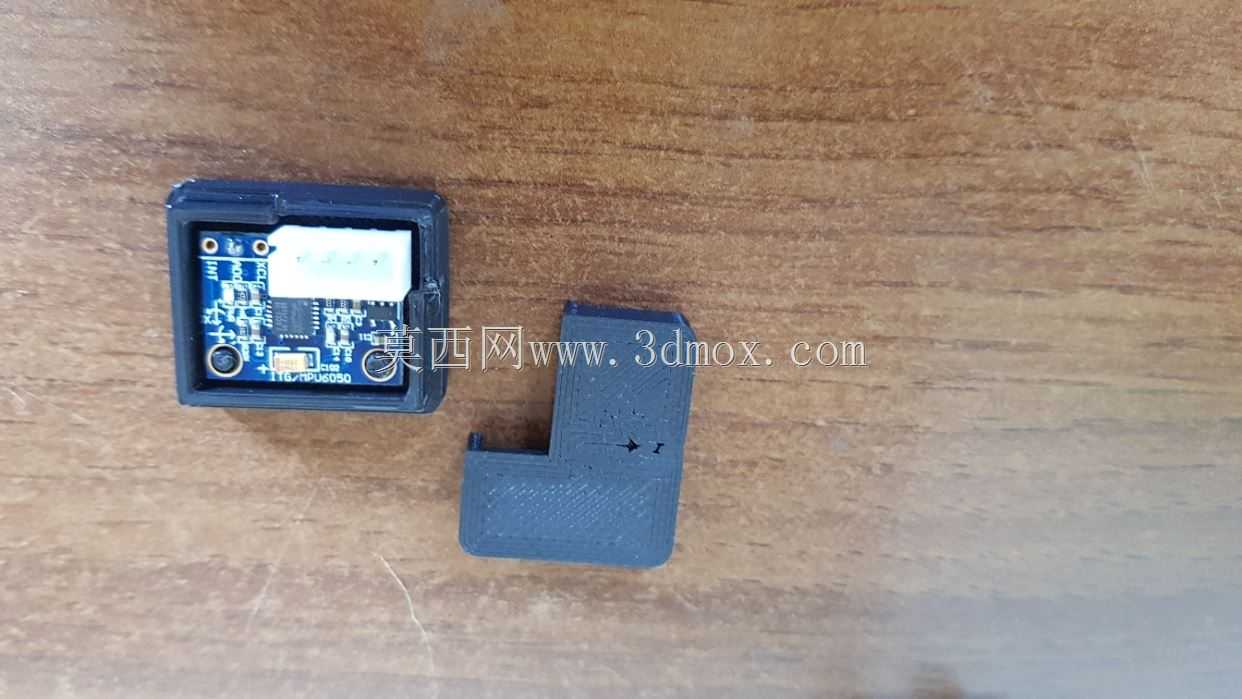

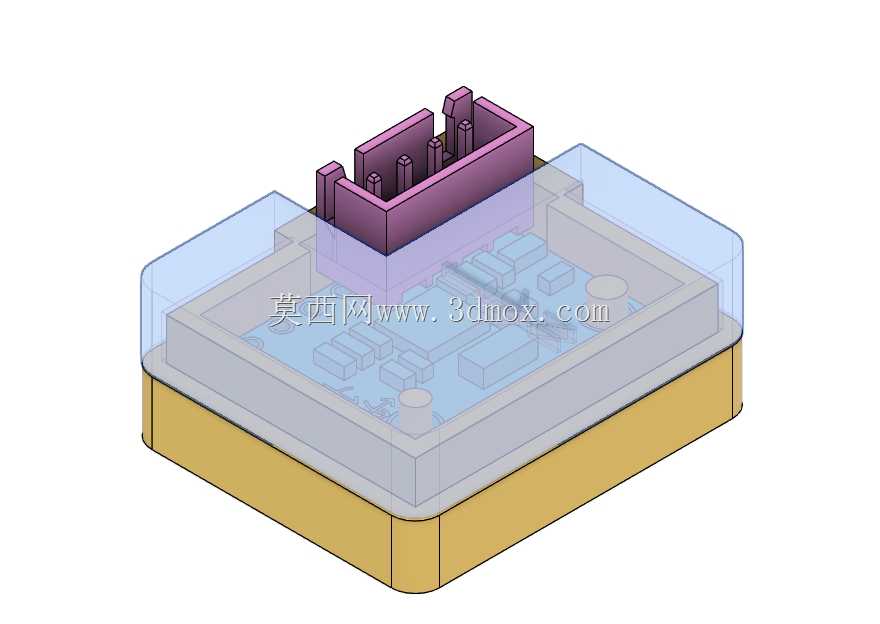

　　从功能特性来看，外壳采用半封闭结构设计，上盖为透明可视结构，既可以在调试阶段直接观察板载指示灯状态、确认芯片插接位置是否到位，也能阻挡大部分浮尘与飞溅的细小杂物侵入传感板区域；底座部分做了与MPU6050模块轮廓匹配的限位槽，模块放入后不会出现横向窜动，顶部预留的JST-XH连接器避让槽刚好卡在连接器基座位置，能抵消大部分线缆拉扯时传递到焊盘的外力，避免长期使用中连接器脱焊。外壳侧壁没有做完全封闭的设计，预留了微小的透气间隙，避免封闭空间内的温漂影响MPU6050的采样精度，毕竟六轴传感器的采样数据对工作环境温度变化较为敏感，完全密封的结构会导致模块工作时产生的热量无法及时散出，累积的温升会带来不必要的采样误差。

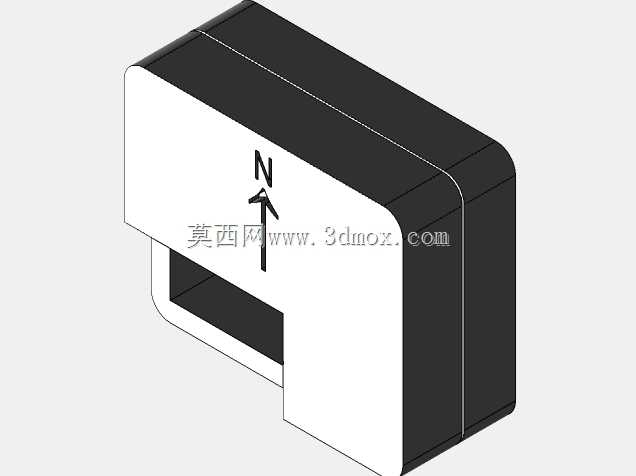

　　设计思路上，这款外壳优先适配倒置安装的使用需求，也就是传感面朝向安装基体、连接器朝上的布局，这种布局在很多紧凑安装空间里是唯一可行的布置方式——比如安装在太阳能跟踪板的下表面时，倒置安装可以让传感面紧贴跟踪板基体，更精准地采集板面的倾斜角度数据，同时连接器朝上的方向也方便现场布线插拔，不会被安装面挡住接线操作。外壳底座没有设计螺丝安装柱，是考虑到这类小型传感模块的安装空间往往非常局促，额外的螺丝柱会占用周边布线空间，实际装配时采用双面胶粘贴固定的方式即可满足安装强度需求，粘贴面做了整面的平整处理，保证双面胶可以完全贴合安装基面，不会出现局部虚粘导致的模块晃动。顶部的连接器避让槽做了微小的导向倒角，插接连接器时可以顺着倒角自然滑入到位，不需要刻意对准位置，能提升现场装配的效率。

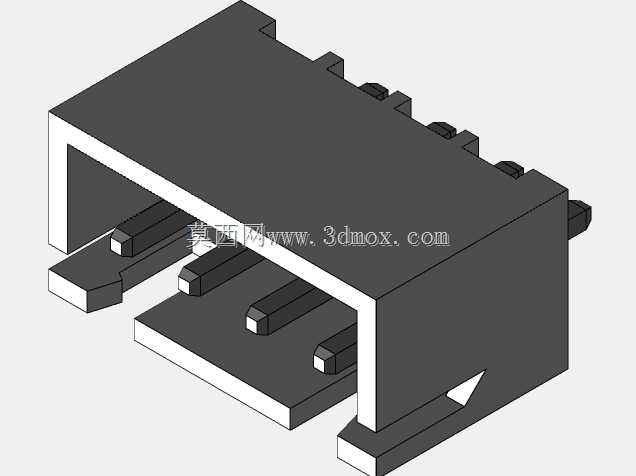

　　从安装边界与尺寸适配来看，外壳内部轮廓完全匹配常规公版MPU6050模块的外形尺寸，放入后模块与壳体内壁的单边间隙控制在0.2mm左右，既不会因为间隙过小导致模块卡滞无法装入，也不会因为间隙过大导致模块在壳体内晃动影响采样精度。外壳整体的外部轮廓做了圆角处理，避免安装时尖锐边角划伤操作人员或者划破周边的线材，底座的粘贴面平面度控制在合理范围内，保证粘贴后壳体不会出现倾斜，避免因为壳体安装倾斜带来的初始角度误差。顶部连接器避让槽的尺寸刚好适配标准JST-XH接插件的外形，接插件插入后不会与槽壁发生干涉，同时槽体的上沿略低于连接器的卡扣位置，不会影响接插件的锁扣正常卡合，保证接线后连接器不会因为振动松脱。

　　在实际工程使用中，这类小型传感外壳往往不需要过高的结构强度，更多需要考虑的是安装便利性、对传感精度的影响、以及接线的可靠性，这款外壳的设计刚好平衡了这几点需求：半封闭结构兼顾了防护与散热，无螺丝柱的设计压缩了整体安装高度，适配紧凑空间的安装需求，连接器位置的限位结构直接解决了倒置安装时最容易出现的连接器拉扯脱焊问题，透明上盖的设计也方便后期运维时直接观察模块状态，不需要频繁拆开外壳检查。对于需要搭建小型姿态检测系统的结构设计人员来说，这款外壳可以直接套用在常规公版MPU6050模块上，不需要额外针对模块防护做二次结构设计，能有效缩短项目的结构开发周期，同时避免自行设计外壳时容易忽略的连接器受力、温漂影响、安装间隙这类细节问题。
