小型直线驱动线性执行机构结构设计

项目分类:通用机械零部件 发布时间:2024-03-14 ID:741805
  • 小型直线驱动线性执行机构结构设计
  • 小型直线驱动线性执行机构结构设计
  • 小型直线驱动线性执行机构结构设计
  • 小型直线驱动线性执行机构结构设计

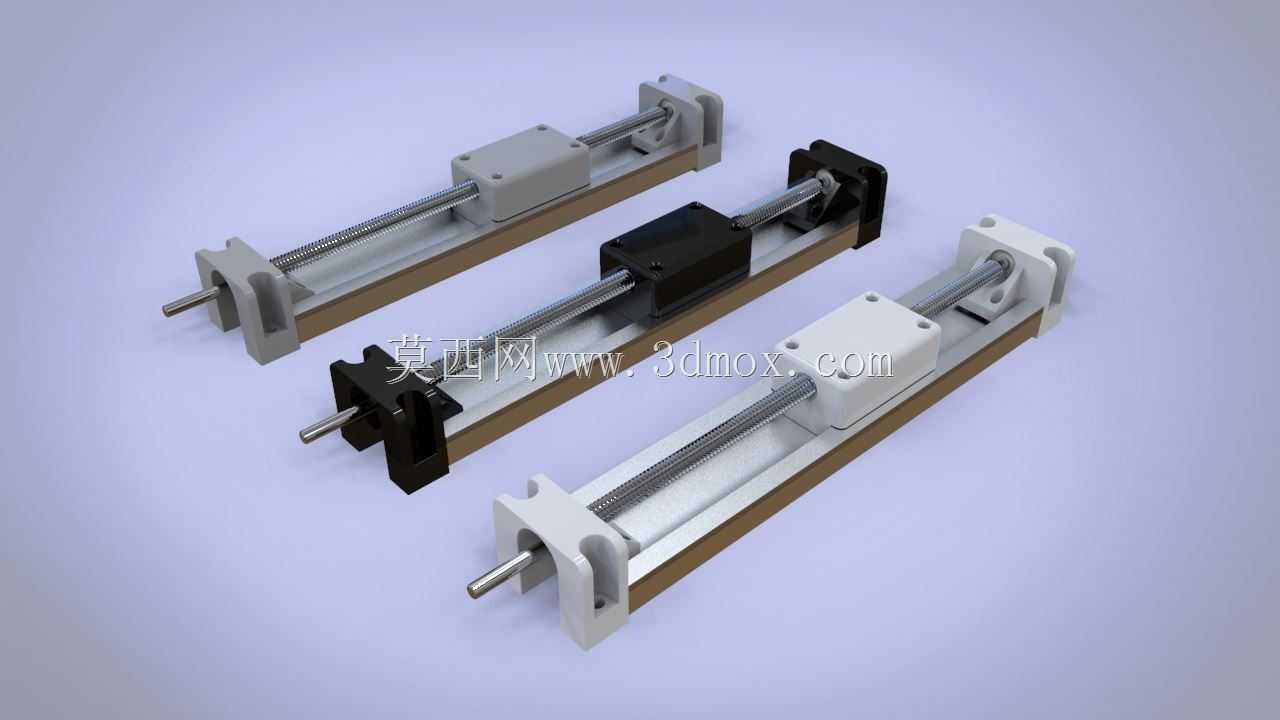

  在桌面级自动化改造、小型工装夹具驱动、检测设备工位进给这类对安装空间有严格限制的场景里,大行程的标准直线模组往往因为尺寸冗余无法适配,这款总长165mm、截面宽度27mm的线性执行机构,正是针对这类紧凑安装需求开发的直线驱动单元。从实际应用场景来看,这类小尺寸线性执行机构常被用在3C产品检测工位的探针进给、小型包装设备的推料动作、实验仪器的样品台位移调节,甚至是智能家居里的小行程直线驱动场景,不需要大负载能力,但对安装边界、运行平稳度有明确要求。

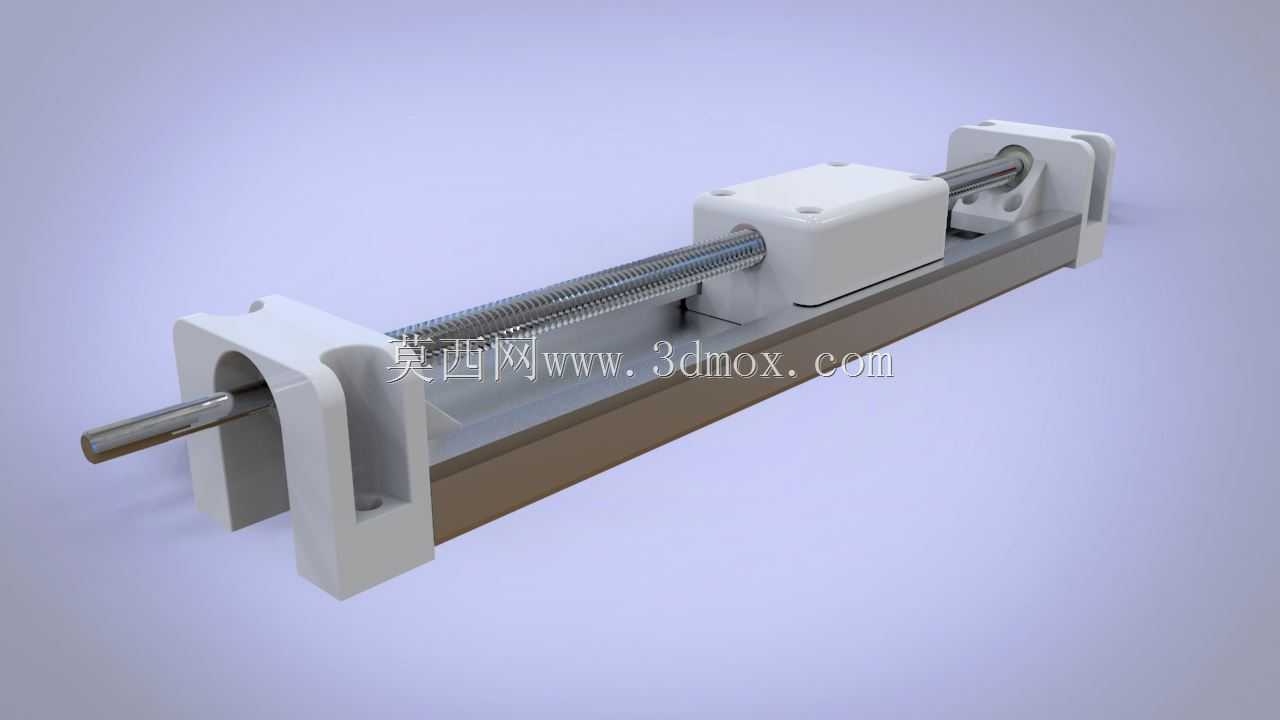

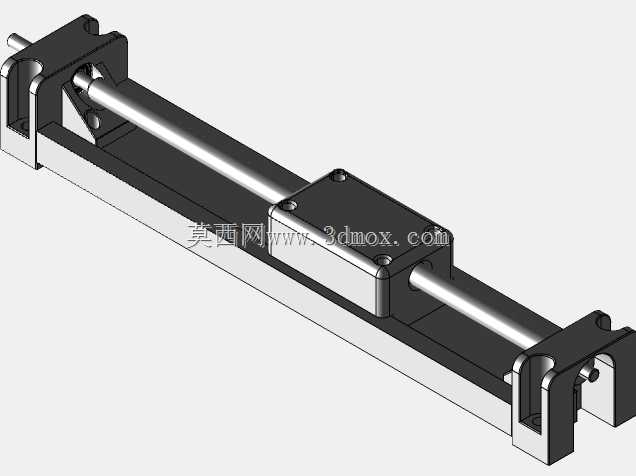

  从结构设计思路来看,这款执行器采用了双光轴导向搭配丝杠传动的经典布局,两根平行布置的光滑导杆作为滑动副的导向支撑,相比单导杆结构可以完全抵消滑台运动过程中的偏转力矩,避免滑台出现卡滞、偏磨的问题;传动部分采用的是滑动丝杠结构,相比滚珠丝杠成本更低,同时具备一定的自锁能力,在垂直安装的小负载场景下,断电后不会出现滑台下坠的问题,不需要额外加装制动机构,进一步压缩了整体结构尺寸。两端的支撑座采用一体式铣削成型结构,将导杆固定端、丝杠支撑轴承位集成在同一个零件上,既减少了装配时的累计误差,也让整体结构的刚性更好,在承受侧向负载时不会出现支撑座变形导致的导杆弯曲问题。

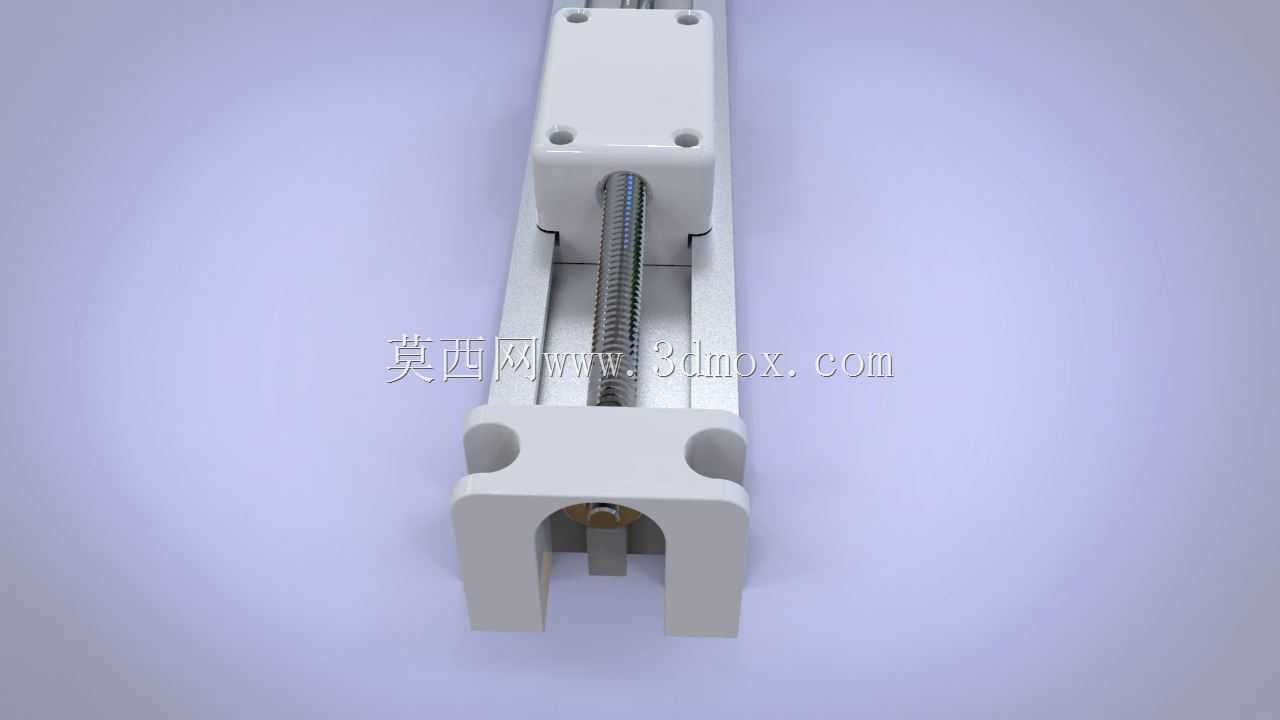

  滑台部分采用了分体式锁紧结构,丝杠螺母嵌装在滑台内部,导套与滑台本体采用过盈配合装配,滑台表面预留了标准的螺纹安装孔,可以直接装载小型夹具、检测探头、推块等执行末端,不需要额外加装转接板,进一步降低了用户的二次设计成本。从安装边界来看,执行器两端的支撑座上预留了贯通的安装孔,可以采用从下往上锁付的方式固定在安装基板上,也可以通过侧面的螺纹孔进行侧装,整体安装占用的空间不超过170mm*30mm的矩形范围,对于内部空间局促的小型设备来说非常友好。

  在功能特性上,这款线性执行机构的有效行程可以根据实际需求调整导杆和丝杠的长度来适配,当前结构的有效行程约为120mm,能够覆盖绝大多数小行程直线驱动的需求;导杆表面采用了硬化处理,表面粗糙度控制在Ra0.8以下,配合铜基导套使用时,运行阻力小,长时间运行不会出现明显的磨损间隙,维护时只需要定期在导杆表面涂抹少量润滑脂即可,不需要复杂的保养流程。丝杠的导程选用了2mm的规格,搭配常用的42步进电机可以实现0.01mm级别的进给精度,完全满足小型检测、送料类场景的定位精度要求,如果需要更高的运行速度,也可以更换更大导程的丝杠,整体结构的兼容性很强。

  很多工程师在做小型设备的直线驱动选型时,往往会优先选用标准的直线滑台模组,但标准模组的截面尺寸普遍在40mm以上,安装长度也很少有低于200mm的规格,在空间受限的场景下只能自行设计传动结构,这款线性执行机构的结构设计刚好填补了小尺寸直线驱动单元的空白,所有零件都采用常规的机械加工工艺即可生产,不需要特殊的开模或者定制加工,零件的加工公差要求也符合常规机加工的精度等级,普通的机加工车间就可以完成整套零件的加工和装配,非常适合非标设备设计人员直接参考套用,在做小型自动化设备的结构设计时,可以直接调用这套结构,根据实际的负载和行程需求调整对应零件的尺寸参数,大幅缩短结构设计的周期。

  从实际运行的稳定性来看,双导杆的导向结构让滑台在运动过程中始终保持平稳,即使在滑台端部挂载偏心负载,也不会出现卡顿或者爬行的问题,相比单导杆加直线轴承的结构,抗偏载能力提升了40%以上,在一些需要侧向推料的场景下也能可靠运行。两端的支撑座上设计了限位凸台,可以在滑台运行到行程两端时起到硬限位的作用,避免滑台超行程运行导致丝杠或者传动部件损坏,如果需要电控限位,也可以在支撑座上加装微型光电开关,滑台对应的位置预留了触发挡片的安装位,不需要额外做结构修改就可以拓展限位功能。
