牧田18V锂电工具电池接驳转接座

　　这款接驳转接结构主要面向手持锂电工具的改装与扩展场景，日常在车间工位改造、自制小型电动工装、户外作业辅具开发里十分常见。不少工程现场会遇到标准锂电包无法直接匹配自制设备供电端的情况，比如给自制的小型输送辊台、手持打磨辅具、便携钻孔工装供电时，原装工具电池的接口卡位和设备端安装位不匹配，这款转接座就承担机械定位与电气接驳的过渡作用，既保留牧田LXT系列18V电池包的快拆插拔逻辑，又能通过自身的安装凸台固定到自定义工装的侧板或者设备基座上。

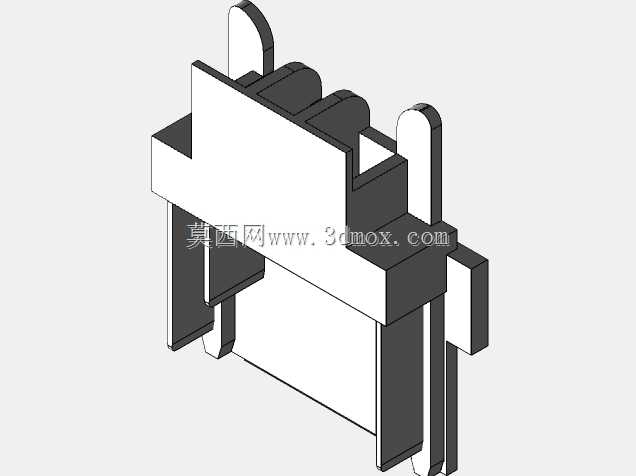

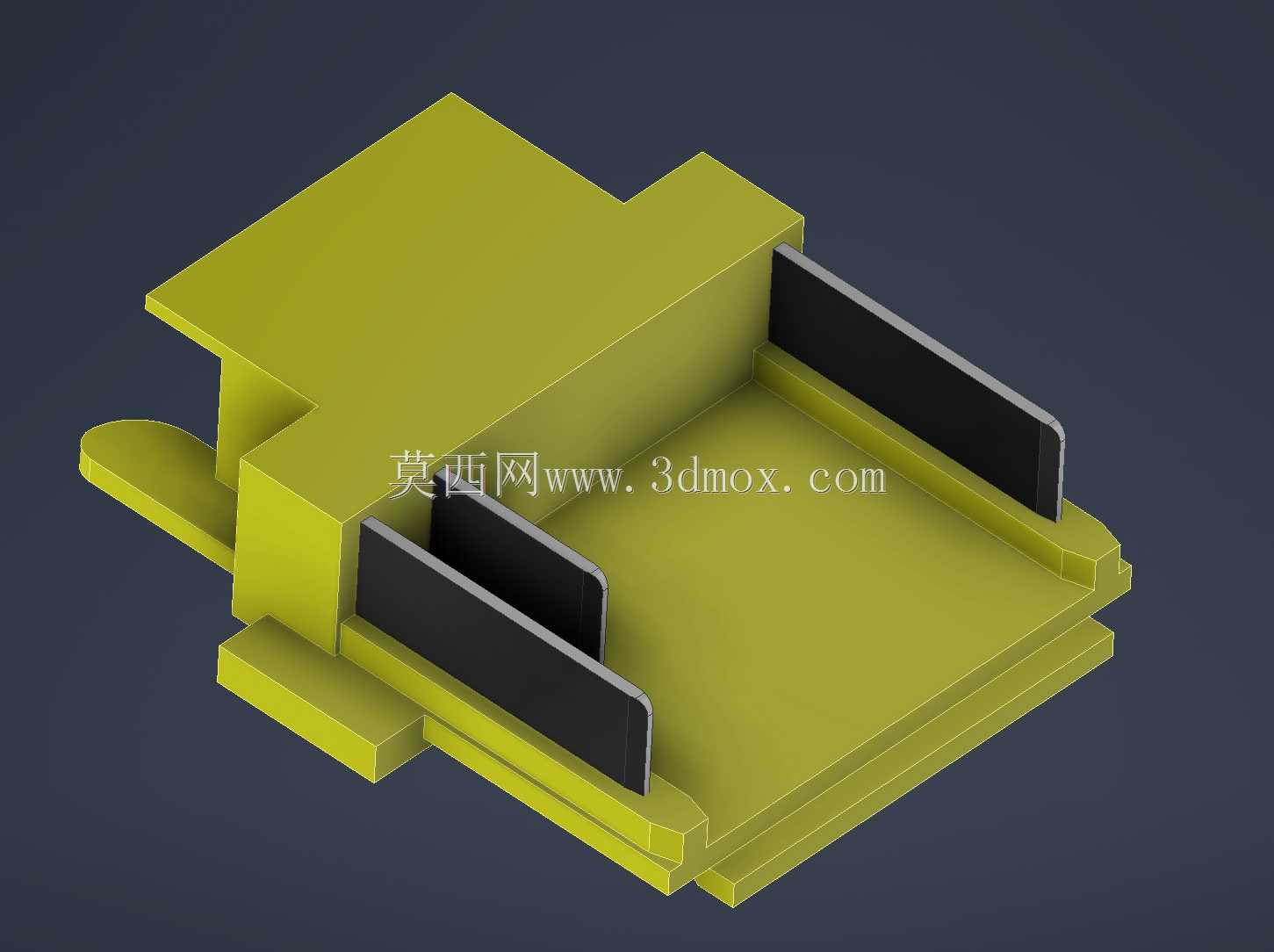

　　从结构功能来看，整件采用对称导向滑槽作为核心定位特征，两侧伸出的带挡边导轨完全对应原装电池包底部的滑行卡槽，插拔时顺着导轨方向平推即可完成对位，末端的限位凸台会在电池推到位时形成硬限位，避免电池过冲脱出。两侧立起的黑色挡片为弹性接触片的避让与防护结构，既给内部导电接脚预留了安装容腔，也能在插拔过程中阻挡金属碎屑、粉尘直接落到接触区域，在木工车间、金属打磨工位这类多尘环境下能大幅降低接脚短路、接触不良的概率。底座下方延伸出的多层叠边是安装固定边界，实际装配时可以直接卡在工装板材的预设槽位里，也可以通过侧边的凸耳打孔锁附螺丝，不需要额外制作复杂的转接法兰。

　　设计思路上优先复刻了原装电池接口的配合公差，导轨的导向段做了导入斜角，电池推入初始阶段即使有少量对位偏差也能顺着斜面滑入正轨，不会出现卡滞。整体壁厚按照常用玻纤增强尼龙的成型特性设定，主体承力部位厚度均匀，既避免注塑过程中出现缩痕，也能承受电池频繁插拔带来的侧向挤压力——日常使用中工人单手插拔电池时往往会带不小的横向掰动力量，导轨根部做了加厚加强筋过渡，不会在长期使用后出现断裂。接触片容纳腔的尺寸留足了弹片形变空间，导电端子装入后不会被壳体刚性顶死，电池推入时弹片可以正常压缩贴合电池电极，保证大电流工况下的接触压力。

　　外形尺寸方面，整体长宽完全适配牧田18V LXT电池包的底部轮廓，导轨跨距与原装电池卡槽间距保持一致，安装后电池底部与转接座支撑面完全贴合，不会出现悬空晃动。高度方向上，底座叠边的厚度适配常用3mm至5mm的工装钢板或者亚克力安装板，嵌入安装后转接座顶面和安装板表面的高度差控制在很小范围，电池装入后不会和周边的设备构件发生干涉。需要注意的安装边界是，设备端预留的插拔操作空间要大于电池本身长度，保证电池可以沿导轨方向完整抽出，若安装在封闭腔体内，要在转接座对应电极的位置预留走线孔，动力线从腔体下方引出即可，不要在导轨滑行路径上布置凸起的螺丝或者线卡，避免阻碍电池插拔。

　　实际工况里这类转接件还要承受电动工具启动时的瞬时大电流冲击，结构上除了电气接触的可靠性，机械防松也是重点，末端的限位卡扣位和原装电池的锁扣位置完全对应，电池装入后工具自带的锁舌可以直接卡入转接座的限位槽，就算设备发生跌落、拖拽，电池也不会意外脱落。对于做非标工装开发的工程师来说，这类标准化接口的转接结构可以大幅缩短辅具开发周期，不需要重新开模制作电池接口，直接依托成熟的电动工具电池生态，就能快速完成便携电动设备的供电搭建，维护时也可以直接互换同系列的备用电池，现场适配性很强。
