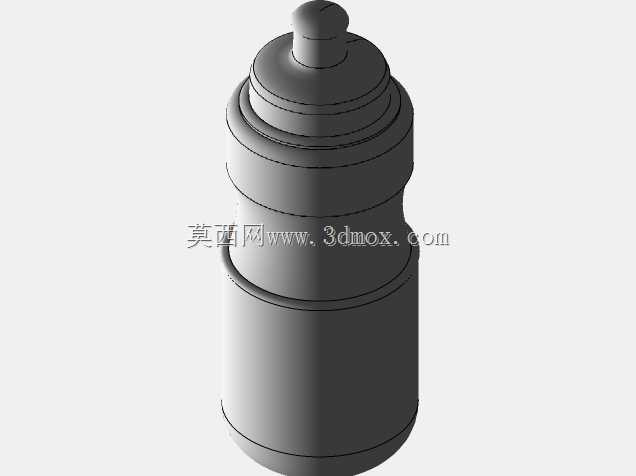

便携运动水壶三维结构设计方案

　　日常户外出行、运动健身场景下，便携饮水容器的结构合理性直接影响使用体验，这款水壶的三维结构设计围绕便携握持、密封防漏、批量注塑生产的核心需求展开，没有冗余的装饰性结构，所有曲面特征都服务于实际使用功能。从结构布局来看，瓶身采用三段式变径设计，底部做了圆弧过渡加厚处理，放置在平面时不会因为底面应力集中出现开裂，同时底部直径略大于瓶身中段，放置时的稳定性更好，即使放在倾斜角度15度以内的工作台或者户外岩石表面，也不容易出现倾倒洒漏的问题。瓶身中段做了微收腰的曲面处理，握持时手掌贴合度更高，不管是单手握持饮水，还是放在背包侧袋中取放，都不会因为瓶身过于光滑出现滑脱的问题，收腰位置的直径适配绝大多数成年人的手掌握持范围，

　　同时也能匹配常规运动背包侧袋的通用尺寸，不需要额外调整背包袋的松紧结构就能顺利放入。瓶口部分采用多层阶梯式密封结构，和瓶盖配合时，通过阶梯面的过盈配合实现密封，不需要额外加装硅胶密封圈就能实现基础防漏，降低了生产装配的零件数量，也减少了后期使用过程中密封圈老化丢失带来的漏液问题。瓶盖顶部做了凸起的防滑拧盖结构，表面有细微的防滑纹理，即使手上沾有水或者汗液，也能顺利拧开瓶盖，不需要施加过大的握持力。整个瓶身的壁厚设计遵循注塑件均匀壁厚的原则，整体壁厚控制在1.8mm到2.2mm之间，所有转角位置都做了R2以上的圆角过渡，避免注塑生产过程中出现应力集中导致的缩痕、开裂问题，同时也能提升瓶身整体的抗冲击性能，从1.

　　2米高度自由坠落到水泥地面时，不会出现瓶身开裂的问题。从安装边界来看，这款水壶的整体外轮廓最大直径为72mm，总高度为220mm，满水状态下的总重量约为520g，既可以单独手持使用，也可以适配市面上绝大多数自行车水壶架的安装尺寸，安装到水壶架上时，瓶身的收腰位置刚好和水壶架的卡爪位置对齐，骑行过程中不会因为颠簸出现水壶脱落的问题。在结构设计过程中，特意规避了容易藏污纳垢的死角结构，瓶身内壁全部做光滑圆弧过渡，没有突兀的凸起或者凹槽结构，日常清洗时可以直接用普通瓶刷清理到所有内壁位置，不会因为残留污渍滋生细菌。瓶口的螺纹采用标准大螺距梯形螺纹，拧动时的行程更短，只需要旋转180度就能实现瓶盖的完全开合，

　　单手操作也能顺利完成开盖和关盖的动作，适合运动过程中快速补水的使用场景。瓶身底部预留了可以粘贴标识的平面区域，不需要额外做曲面印刷就能粘贴产品标识或者容量标注，降低了后期表面处理的工艺难度。整个模型的曲面全部采用G2连续过渡，没有尖锐的棱角，不管是手持接触还是放入包中，都不会刮伤皮肤或者划破包内的其他物品。针对户外使用的场景，瓶身的壁厚设计也考虑了温度适应性，在零下10摄氏度到60摄氏度的液体盛装场景下，瓶身不会因为温度形变出现密封失效的问题，既可以盛装常温饮用水，也可以短时间盛装温热的运动饮品，满足不同场景下的饮水需求。
