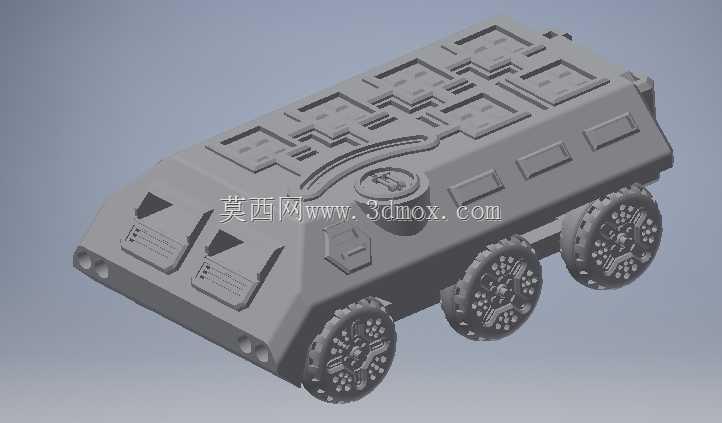

六轮驱动镂空结构装甲输送载具设计

　　这款轮式装甲输送载具的设计，最初是面向高中科创项目的结构实践需求落地，整体参考了经典轮式APC的布局逻辑，同时针对教学场景的拼装、展示需求做了大量适配性调整。从应用场景来看，该载具可作为科创教学的结构演示载体、静态比例模型拼装组件，也可作为小型无人地面载具的基础承载平台拓展使用，核心用途是在有限的尺寸边界内，实现装甲载具的典型结构还原，同时兼顾拼装操作的便利性与结构展示的直观性。

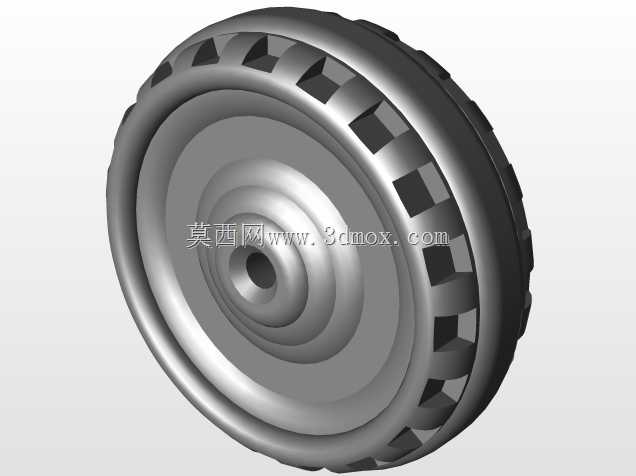

　　功能特性层面，车体采用整体镂空设计，在保证外观辨识度的前提下大幅降低了整体重量，同时预留了充足的内部空间，可根据后续拓展需求加装小型控制模块、动力组件或是仿真内饰部件。后舱口采用可拆卸式结构设计，没有采用一体化粘接的固定方案，而是通过卡槽配合的方式实现舱门的快速拆装，既还原了真实装甲载具人员进出、物资装卸的功能特征，也方便教学场景下展示内部的三点式框架结构。行走机构的六组轮子做了针对性的结构优化，轮面的防滑纹路、轮毂的加强筋结构都做了等比例还原，同时轮组的安装轴位做了公差适配，轮子可以和车架内部、车身下方设置的回形针配合结构实现稳定卡合，既可以作为静态模型固定摆放，也可以在加装简单动力组件后实现平滑行走，不会出现轮组晃动、卡滞的问题。

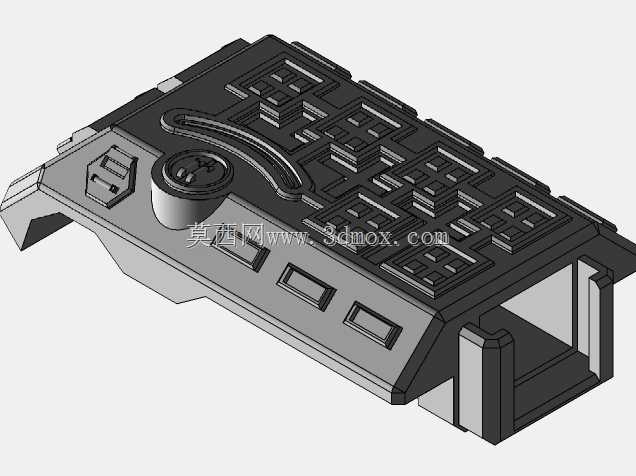

　　设计思路上没有完全照搬现有列装的APC型号，而是松散融合了M1126斯特赖克与M8灰狗装甲车的外形特征，车头的倾斜装甲角度参考了M8灰狗的防弹外形设计，既保证了外观的装甲载具辨识度，也通过倾斜面的设计提升了3D打印场景下的结构强度，避免直角结构在打印、拼装过程中出现脆断问题。车体顶部的舱盖采用可旋转结构，预留了武器站的安装位，可根据需求拓展加装仿真武器组件；侧面的观察窗、登车踏板结构都做了凸起式还原，没有采用简单的贴图示意，保证不同角度观察时的结构真实感。车体侧面的装甲板预留了模块化安装槽位，可根据不同的场景需求加装附加装甲、储物箱或是标识组件，拓展性较强。

　　外形尺寸与安装边界方面，整车采用1:35左右的比例缩放设计，整体长度控制在180mm区间，宽度控制在75mm区间，高度控制在65mm区间，适配常规的FDM3D打印机打印尺寸，无需拆分过大的部件即可完成整车打印。轮组的安装轴直径统一为3mm，兼容市面上常规的模型轴径配件，回形针配合的安装槽深度控制在5mm，采用标准回形针即可完成轮组的穿轴固定，无需额外定制专用配件。后舱口的配合间隙控制在0.2mm，既保证拆装时的顺滑度，也不会出现装配后松动脱落的问题；三点式内部框架的壁厚设置为1.2mm，在保证整体结构强度的前提下，尽可能降低材料消耗，同时框架的安装位与车体外壳的卡槽一一对应，装配时无需额外粘接即可实现整体结构的定位，降低拼装的操作门槛。

　　在结构细节处理上，车头的车灯、牵引钩结构都做了独立的结构还原，没有和车体外壳做一体化设计，方便后续分色喷涂处理；车体底部的逃生舱口也做了可开启的结构设计，进一步还原真实载具的功能特征。轮拱的位置做了圆弧过渡处理，避免轮组转动时出现剐蹭问题，轮组的转动行程预留了足够的上下摆动空间，即使在不平整的展示面上摆放，也能保证六个轮子同时接触支撑面，不会出现翘边、不稳的问题。整车的所有棱角位置都做了0.3mm的倒角处理，既避免拼装过程中划伤手指，也能减少3D打印过程中的支撑残留，降低后处理的工作量。
