木制无动力四轮拖行小车结构设计

项目分类:机床加工 发布时间:2024-03-14 ID:741962
  • 木制无动力四轮拖行小车结构设计
  • 木制无动力四轮拖行小车结构设计

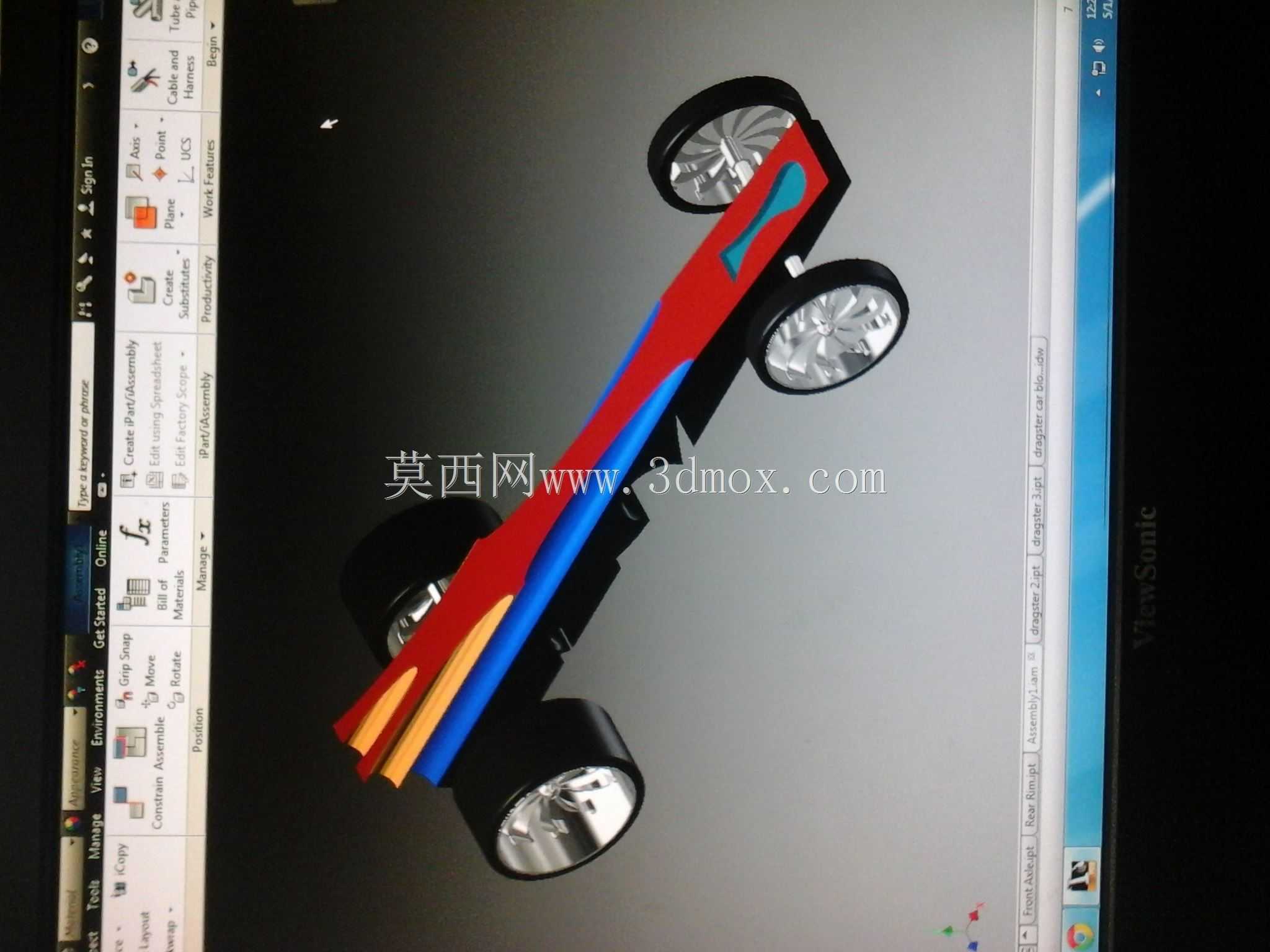

  这款四轮木制拖行小车的结构方案,面向手工制作教学、小型物料短途转运、青少年机械结构认知实训场景搭建,整体采用长条流线型木质主梁作为核心承载基体,没有配置独立动力单元,依靠外部牵引或者坡面滑行实现移动,结构逻辑直白清晰,很适合作为木工加工、机械装配入门的实操参考载体。

  从实际使用维度来看,这类小型拖行载具可以在工坊台面、实训教室、平整室内场地承担轻量零件、手工工具、教学物料的短距离拖运任务,也可以作为无动力滑行竞赛、结构力学演示的载体,使用者可以通过调整车体配重、轮组安装位置,直观观察轴距、重心高度对行驶稳定性、滑行距离的影响,把抽象的摩擦力、重心分布、轮轴同轴度知识点转化为可实测的实体结构。

  车体的核心承载件为一体化切削成型的长条形木质主梁,主梁沿长度方向做了渐变收窄的流线造型,既降低滑行过程中的正面风阻,也让整车外观更具辨识度。主梁上分层叠加了不同配色的木质饰条,这些饰条并非单纯装饰件:沿主梁轴向铺设的长条饰条同时承担加强筋的作用,能够提升长梁的抗弯曲刚度,避免小车满载或者受牵引冲击时,木质主梁沿中部发生弯折变形。主梁中部预留了内凹的造型槽位,槽位可以嵌入标识件或者加装小型配重块,方便使用者根据使用需求调整整车重心位置——当需要提升高速滑行稳定性时,可以把配重块嵌入槽位下部压低重心;当需要演示重心偏移对行驶轨迹的影响时,也可以横向调整配重位置,观察小车走偏的规律。

  行走部分采用四个独立轮组对称布置,轮组分布在主梁的前后两端,前后轮的轴距根据主梁长度做了匹配设计,足够的轴距能够避免拖行或者滑行过程中出现翘头、甩尾的失稳问题。每个轮组包含轮体与轮轴两个部分,轮体采用圆盘式造型,轮面做了圆弧过渡,减少和接触面的滑动摩擦阻力;轮轴横向贯穿主梁端部的预装孔位,轮体和轴之间保留合理的转动间隙,装配时可以在配合面添加润滑介质,进一步降低转动阻尼。轮轴的安装孔位在主梁加工阶段就完成同轴度校准,左右两侧轮体的回转中心保持在同一水平线上,避免因为孔位错位导致轮体卡滞、行驶走偏。

  设计过程中首先围绕承载需求确定主梁的截面尺寸:木质材料的抗弯强度弱于金属型材,因此主梁的竖向厚度做了针对性加大,在控制整车总重量的前提下,保证承载轻量物料时梁体的挠度处于允许范围内。轮组的安装位置没有直接布置在主梁的最端点,而是向内回缩了一段距离,这样的布置一方面可以避免小车碰撞障碍物时直接冲击力作用在轮轴上,保护轮轴连接结构,另一方面也让车体前后端留出少量冗余空间,方便使用者后续加装牵引挂钩、防撞缓冲条等扩展配件。

  外形与安装边界层面,整车整体呈细长条状,宽度方向仅覆盖轮体的横向跨度,在狭窄的实训台面或者通道内拖行时,不需要过大的转向空间,转向灵活性更好。高度方向轮体的直径和主梁厚度匹配,整车重心距离接触面的高度控制在较低区间,拖行转弯时侧向倾覆的风险大幅降低。所有木质构件的外露棱边都做了倒圆角处理,既避免手工使用过程中毛刺划伤使用者,也能减少构件边角受碰撞时出现崩裂的概率。

  从结构拓展性来看,主梁上预留的平面区域可以根据使用需求加装小型载物平板,把原本的造型演示小车转化为实用的小型拖运工具;轮组部分也可以根据使用场景更换不同材质的轮体,比如在光滑台面使用时换成低摩擦的硬质轮,在稍粗糙的地面使用时换成带微量缓冲的软质轮,适配不同的接触面条件。整个结构没有复杂的传动组件,所有零部件都可以通过常规木工切削、钻孔工序完成加工,装配流程不需要专用工装,既适合单人手工制作,也适合小组实训协作完成,能让参与者完整理解轮式行走载具的基础结构逻辑、装配公差对运动性能的影响,建立从结构设计到实物落地的直观认知。
