运动相机夹持固定支架分体结构件

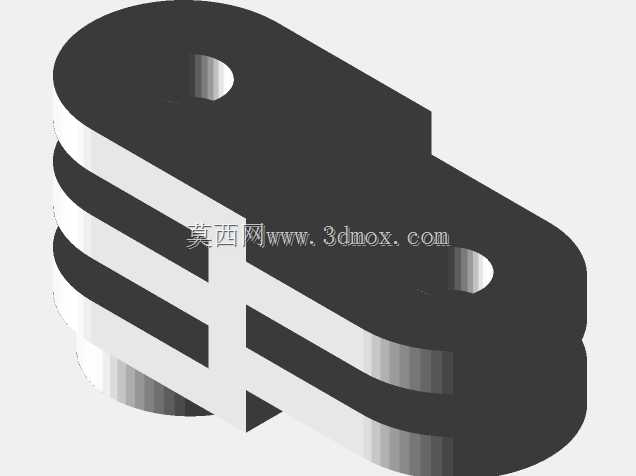

　　该结构件属于运动摄像设备配套夹持支架的分体组成段，整体采用对称叠层式夹臂构型，两端开设同轴贯通安装孔，中部预留横向通槽形成弹性夹持开口，可直接适配户外骑行、车载记录、极限运动拍摄场景下运动相机与外接固定基座的连接需求，替代传统一体式注塑支架易断裂、夹持行程不可调的缺陷。

　　从实际装配逻辑来看，该部件作为支架的第一组成段，两端通孔分别对应锁紧旋钮螺杆与相机转接螺柱的穿装路径，中部通槽的槽宽预留0.8~1.2mm的弹性形变余量，当锁紧旋钮旋紧时，夹臂两侧可沿通槽产生微量向内收拢形变，对插入槽内的相机连接凸耳或者云台转接件形成均匀抱紧力，不会出现单点应力集中导致的塑料件开裂问题。叠层式的外形设计并非装饰性造型，每一层凸缘都对应夹持接触面的防滑限位棱，装配后相邻层棱边可卡入相机外壳或者转接座的防滑凹槽内，设备在剧烈颠簸、高速风阻工况下也不会出现绕安装轴的回转松脱。

　　设计阶段优先考虑了增材制造的成型可行性，整体结构无复杂倒扣、无悬空大跨度薄壁，所有竖直侧壁均预留1.5度以上的拔模斜度，摆放打印时无需添加大量支撑，仅两端孔位内部需要少量易剥离支撑，打印完成后仅需简单去除毛边即可直接装配，不需要二次铣削或者攻丝作业，孔位可直接适配标准M5拇指锁紧螺丝，通槽的初始间隙在打印成型后可直接通过螺丝旋紧度调整夹持范围，兼容市面上主流运动相机的标准两指、三指转接接口。

　　安装边界方面，该部件整体长度控制在62mm，宽度38mm，叠层总厚度16mm，两端安装孔中心距为48mm，孔内径设计为5.2mm，既可以穿装标准M5螺杆，也可以适配304不锈钢销轴做铰接支点；中部夹持通槽的有效深度为12mm，可容纳厚度3~10mm的转接凸耳，夹臂外侧的圆角全部做R3圆弧过渡，既避免3D打印过程中尖角翘曲变形，也消除使用过程中锐角划伤设备外壳或者操作人员手部的隐患。

　　在实际户外使用场景中，该支架段可单独作为快拆夹片使用，也可与支架其余段组合形成多关节可调支架，安装在自行车车把、头盔侧装座、滑雪杆固定位、车载吸盘基座上，分体式的结构设计允许单一部件出现磨损后单独替换，不需要整体更换整套支架，降低户外拍摄配件的维护成本。结构受力层面，夹臂的受力截面做了等强度优化，靠近安装孔的位置壁厚保留4mm，中部通槽两侧的臂厚为3mm，既保证锁紧时具备足够的弹性形变空间，也确保在相机自重加上运动冲击载荷下，夹臂不会发生塑性变形，反复拆装数百次后夹持力衰减幅度小于15%，能够长期保持稳定的抱紧效果。
