精灵球造型趣味把玩摆件结构设计

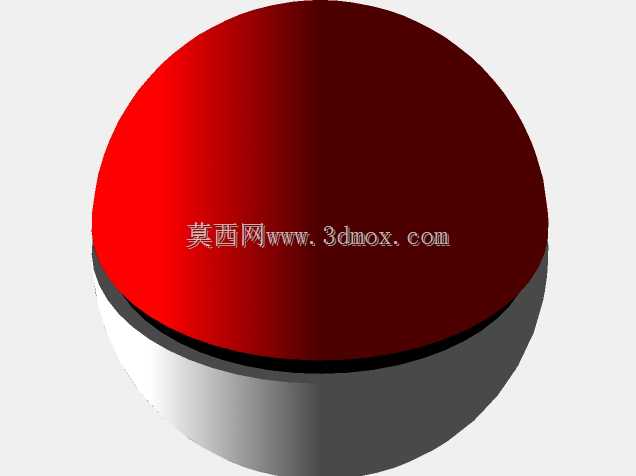

　　该造型以经典球形手持道具为原型，整体采用上下两个半球对合的基础构型，上半部分为大面积红色球面，下半部分为银灰色金属质感球面，两半球之间设置一圈白色环形分界带，分界带中部布置圆形按压结构，按压件外圈带有黑色环形凹槽，中心为银灰色圆形按钮面。从结构实现角度看，这类球形摆件并不承担传统机械传动功能，其核心价值在于文创周边展示、桌面陈设、手办道具复刻以及3D打印样件验证，因此建模时需要优先保证球面轮廓顺滑、分色边界清晰、中心按键与球面的相对位置准确。

　　球面主体可通过旋转特征生成，先在过球心的草图平面内绘制半圆轮廓，绕中心轴线旋转360度得到完整球体，再依据赤道位置建立分割基准面，将球体切分为上、下两个半球。上下半球并非简单视觉分块，若用于实物制作，需要在分模面处设计止口配合：上半球下端面设置环形凸台，下半球上端面设置对应凹槽，配合间隙根据加工方式确定，机加工金属件可保留较小间隙，3D打印树脂件则需考虑材料收缩与表面后处理余量。白色环带可以作为独立装饰圈嵌入两半球之间，也可以在整体球壳表面通过涂装分色实现；若采用独立圈件，圈体截面宜选用矩形或小圆弧截面，内侧设置定位筋，防止装配后环带绕球心转动。

　　中心按键区域位于球面赤道靠前位置，按键轴线垂直于球心与按键中心的连线方向。按钮本体采用圆柱形基体加圆形端面的组合结构，圆柱尾部伸入球壳内部，前端面略高出红色球面，保证按压行程与视觉突出感。按钮与球壳之间需要设置限位台阶，避免按压时从外侧脱出；若仅作为静态摆件，按钮可做成固定装饰件，通过卡扣或胶接固定在球壳开孔处；若希望具备按压反馈，可在按钮尾部增加小型弹簧安装柱，弹簧另一端抵在内部支撑板上，支撑板通过十字筋与下半壳内壁连接。球壳内部不必完全填实，薄壁壳体结构更适合轻量化展示与打印制作，壁厚根据材料选择，树脂打印可取较薄均匀壁厚，金属切削加工则可采用两半球实体加工后内部挖腔的方式。

　　外形边界方面，整个作品外轮廓为标准球体，最大外径决定摆件的握持与展示尺寸，球面任意方向的投影均为圆形，放置在桌面时需要考虑稳定性。纯球体容易滚动，实际使用中可在下半球底部增加微小平面底座，平面直径不宜过大，仅需保证静置不滚动即可；也可以单独配置圆形底座，底座上方设置与下半球弧度匹配的凹坑，球体嵌入凹坑内展示。中心按钮的外径、黑色环圈宽度、白色赤道带宽度都需要与球体半径保持比例协调，环带过宽会削弱球形整体感，按钮过大则会破坏上半球红色区域的完整性。

　　建模过程中，球面分割、环带贴合与按钮开孔是三处需要重点处理的细节。球面开孔不能直接使用平面拉伸切除后忽略曲面交界，应保证按钮圆柱面与球壳外表面相交处过渡自然；黑色环圈可做成薄片状零件贴在按钮周围，其表面高度略低于按钮端面、略高于红色球面，形成层次。上下半球合模线要与白色环带中心线重合，避免装配后出现分模线与装饰线错位。用于渲染展示时，红色上半球可采用高光塑料材质，下半部分采用金属反射材质，白色环带保持半哑光质感，黑色凹槽降低反射，按钮金属面与下半壳质感统一，从而突出球形道具的识别度。

　　这类结构虽然小巧，但涉及旋转造型、曲面分割、薄壁壳体、止口配合、按键限位与底座支撑等常见产品设计要点，适合作为文创产品结构练习、3D打印装配验证、展示道具建模以及球面分色建模的参考案例。
