七寸嵌入式触控显示屏结构设计

　　这款七寸触控显示终端的结构方案，最初是围绕桌面级增材制造设备的操控需求展开的，后续也可迁移到小型数控雕铣机、实验台架温控单元、半自动包装辅机等需要本地人机交互的工位。在设备现场，操作人员不需要外接电脑，直接在屏面上点选参数、查看运行状态、切换作业菜单，机身侧后方预留的接插区域用来连接主控板、供电线和通讯排线，避免线缆裸露在操作正面。

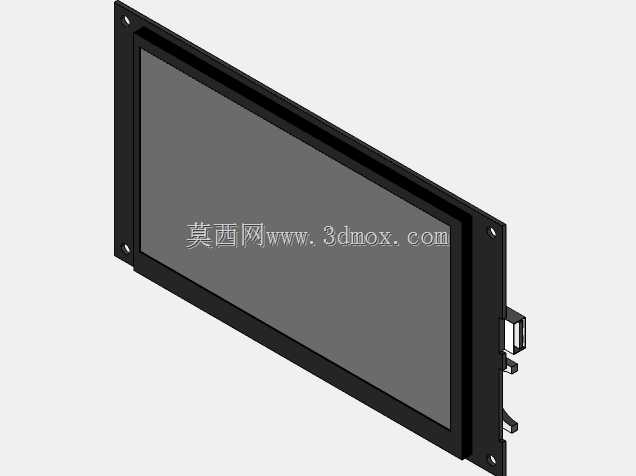

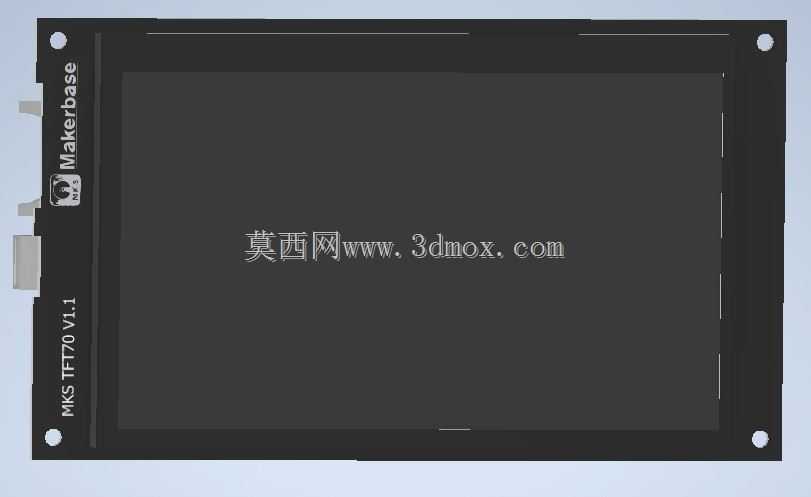

　　从整机布局看，显示面采用横向七寸有效视窗，外围黑色边框把液晶面板、触控层和固定钣金整合为一个平直模块。前面板四角布置沉头安装孔，安装时可以从设备门板外侧直接锁紧，也能配合预埋螺母从内侧固定；边框宽度控制在人手触控不易误触机壳的范围，同时给面板密封泡棉留下连续压合面。正面玻璃与边框保持齐平，车间里落下的塑料碎屑、粉尘和少量冷凝水可以沿平面擦除，不会积在阶梯槽内。

　　结构设计上没有把屏幕做成完全封闭的黑盒，而是在背部留出阶梯式容纳腔。液晶驱动板、触控转接板和接插件集中布置在腔体一侧，线缆沿侧边走向后插入端子，装配工人可以先把面板固定在门板上，再从设备内部完成插线，后期维护时不必拆卸正面玻璃。背部四周设置加强筋和限位柱，既约束电路板的窜动，也提高薄型面板在拧紧安装螺钉时的抗变形能力；接插件位置避开安装孔和门板折弯边，防止插头与柜体骨架干涉。

　　安装边界需要重点核对面板开孔、背部深度和线缆折弯半径。该类七寸屏的正面外轮廓适合嵌入标准设备操作门，开孔尺寸应小于前面板外缘、大于有效显示区，四角保留圆角以减少门板应力集中；背部插入柜体后，要给排线插头和手工拔插空间预留余量，不能只按屏幕本体厚度计算。若安装在振动较明显的移动设备上，面板与门板之间应增加缓冲垫，螺钉按对角顺序锁紧，避免局部压应力导致液晶色斑。

　　散热与维护也是结构处理的重点。显示模块本身功耗不高，但背部驱动芯片在密闭电柜内长期运行仍会积累热量，因此腔体周围保留透气间隙，线缆扎线时不要封死背部空间。对于多粉尘工况，可在面板背面加设薄型防尘罩，罩体与接插件区域保持距离，既阻挡碎屑落入端子，又不影响插头拔取。屏幕侧边的接口朝向根据整机走线确定，三维布局时应把主控板位置、线槽走向和门轴旋转半径一起检查，防止开关门时拉扯排线。

　　在人机工程方面，横屏比例适合显示温度、速度、坐标、进度条等并列信息，触控区集中在正面，操作者站立或坐在设备前方都能直接操作。面板表面采用深色边框，可减少车间灯光在玻璃边缘的反射；安装高度通常与操作者视线和手部操作区一致，避免屏幕过高造成抬手疲劳，或过低被工件、料盘遮挡。对于需要频繁调机的设备，这种独立显示模块还能按系列化思路复用，同一套面板结构适配不同主控时，只需调整背部转接板和接口位置，前面开孔与安装方式保持不变。

　　建模过程中，外观面、安装孔、背部腔体、接插件占位和门板开孔应分别建立清楚的特征，便于结构评审时直接测量干涉边界。液晶可视区不能简单等同于外框尺寸，触控有效区、玻璃黑边和前框压边要分层表达；螺丝孔位还要给出沉孔深度和通孔直径，防止采购件与门板紧固件不匹配。把这些边界落实到三维模型后，屏幕不再只是一个外观件，而是可以直接参与设备总装、走线和维护校核的人机交互模块。
