特斯拉线圈高压发生实验装置结构

　　这套三维结构围绕小型特斯拉线圈的实验演示需求展开，主体由平板谐振线圈、圆筒次级绕组、顶端放电环、框架支撑件和侧向安装构件组成，适合放在高校电磁学实验室、科普展示台、电子实训工位以及高压原理验证场景中使用。装置的核心功能是通过双谐振回路完成能量耦合，在次级绕组端部形成较高的交变电场，顶端环形电极用于约束电场分布、降低尖端过早放电的概率，使演示过程中的电弧形态更稳定。

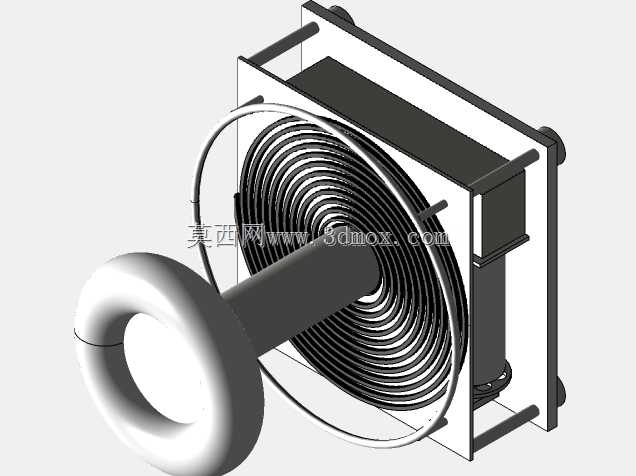

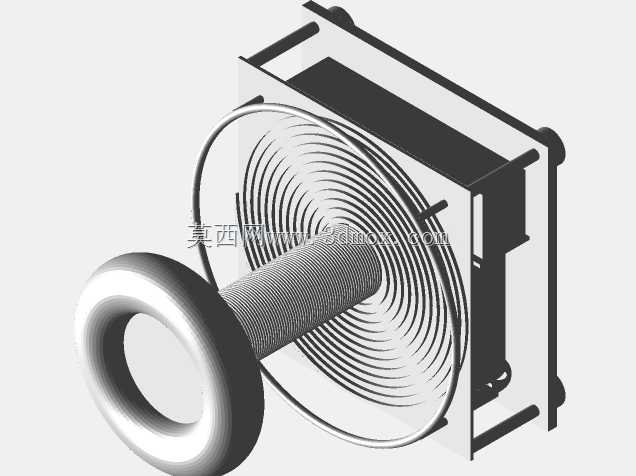

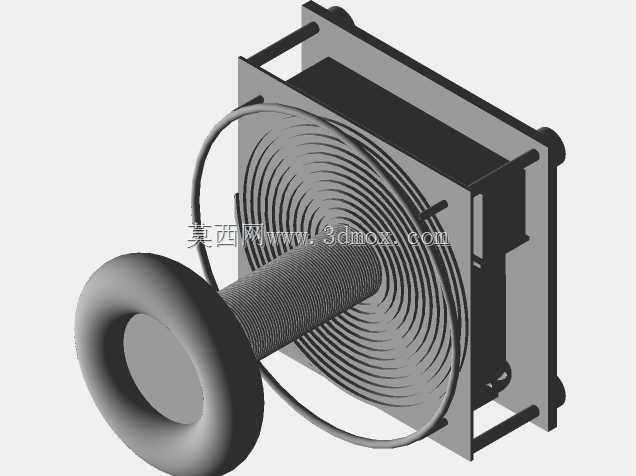

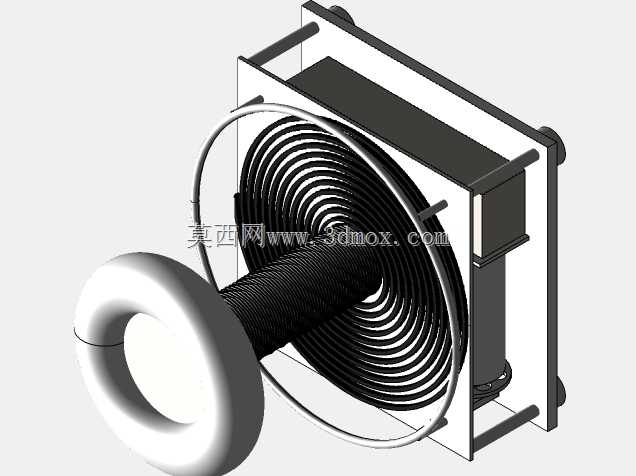

　　从结构布置看，大直径平面螺旋线圈固定在方形框架后侧，绕组采用逐层等距排布方式，圈间留有均匀间隙，既保证谐振电感量，也避免相邻导线在高压工况下发生爬电。圆筒形次级绕组垂直安装在框架前方，绕组轴线与平面线圈中心区域对齐，保证两级线圈之间的耦合距离可控。次级顶端连接圆环形金属电极，电极采用大曲率回转面造型，表面连续光滑，没有尖锐棱边；这种处理不是单纯为了外观，而是为了把端部电场分散到较大面积上，减少局部场强突变。框架四周布置立柱、横向连接杆和端部限位轴，构件之间通过卡槽和紧固件定位，装配后整体重心落在框架底面范围内，搬运和放置时不易倾覆。

　　设计思路上，模型没有把线圈做成孤立零件，而是把绝缘支撑、绕组空间、电极安装和外部固定边界一起表达出来。平面线圈背后的黑色板件承担绝缘背板作用，使螺旋绕组与金属框架之间保持隔离；框架侧边的圆柱凸轴可作为安装轴颈，用于把整套装置固定在实验底座、透明防护罩或展示柜内部。前方次级绕组与后方初级谐振线圈之间保留明显空气间隙，该间隙直接影响耦合系数：间隙过小会使耦合过强、谐振波形尖锐且绝缘压力增大，间隙过大则能量传递效率下降。实际选型时，需要结合驱动功率、谐振频率和预期放电长度调整两线圈的相对位置，因此框架上的连接孔位和支撑杆件应预留微调空间。

　　外形边界方面，整套装置以方形背板为主要安装基准，后侧平面线圈占据框架内部大部分区域，前方圆筒绕组沿轴向伸出，顶端圆环直径大于绕组筒径，形成最外侧的安全轮廓。安装时不能只按背板尺寸预留空间，还要把圆筒前端伸出量、圆环外径、侧向轴头长度以及高压电弧所需空气距离一并计入。若用于封闭展示，罩体内壁与顶端电极之间应保留足够绝缘距离，靠近电极的材料优先选用绝缘性能稳定、表面不易积尘的板材；若用于开放实验台，装置前方和上方应避免布置金属导线、传感器支架或易燃小件。

　　绕组结构的工程表达也比较关键。平面螺旋线圈需要体现每一圈导线的走向和层间间距，便于检查匝间是否存在干涉；圆筒次级绕组细密排列，模型中保留了连续缠绕的纹理特征，可用于核对绕组长度、支撑筒直径和端部接线位置。顶端圆环与次级绕组上端的连接区域应保持短而直接，减少额外突出的接线尖角。框架杆件虽然承担机械固定作用，但在高压电极附近不宜形成细长金属尖端，靠近放电区域的紧固件应尽量沉入绝缘件内部或改为圆弧包覆结构。

　　在实际使用中，这类装置并不承担连续工业生产任务，更多服务于原理演示、电磁实验、课程教学和展品制作。因此结构设计既要满足机械装配，也要兼顾安全观察：背板可固定在垂直支架上，使平面线圈与观察者之间形成稳定距离；圆筒绕组朝前布置，便于观察顶端电极放电现象；底部和侧向支撑件则用于提高台架放置刚度。三维建模时，各零件的装配关系清晰，线圈、电极、绝缘板和框架可以分别检查，也能在后续设计中继续扩展驱动电路安装板、防护外罩、底座滑轨和接地端子等部件，使实验装置从原理样机进一步完善为可长期展示的成套设备。
