方法兰加长直线运动轴承结构

　　该零件对应桌面级FDM熔融沉积成型设备光轴导向系统中的方法兰加长型直线轴承，属于光轴滑动导向体系里的标准运动支承部件，在整机布局中承担X轴横向运动模组、Z轴升降平台的直线往复运动导向功能，也可移植到小型数控雕刻机、桌面点胶工位、轻载直线滑台、教学实验运动平台等需要低阻力直线导向的场景中。

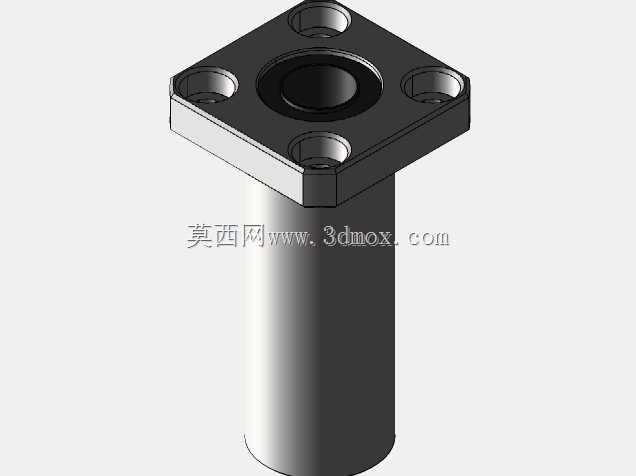

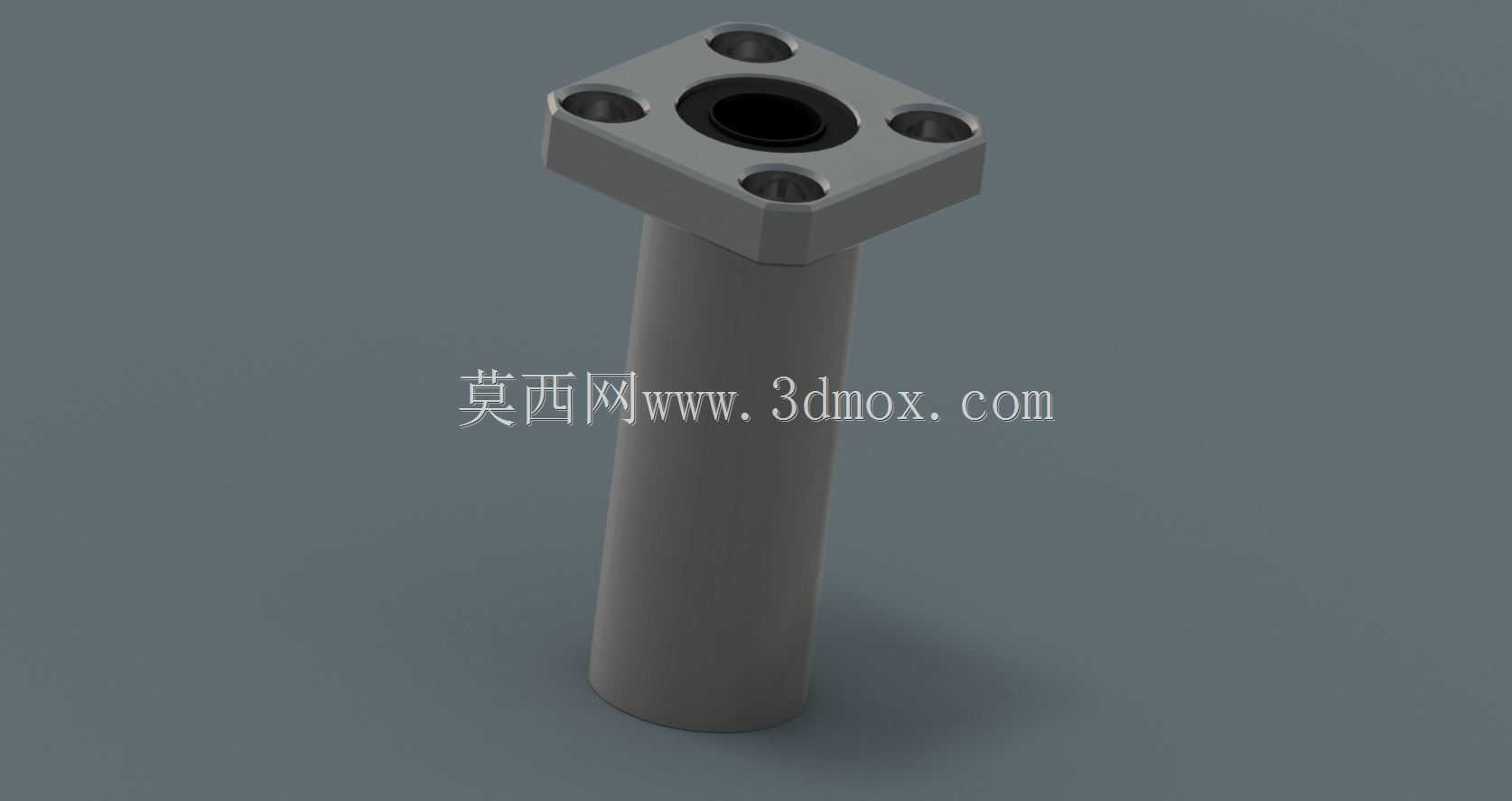

　　从整机装配边界来看，这类轴承采用方法兰一体式安装结构，方形法兰端面上预留四个沉头安装孔，可直接通过内六角螺钉锁紧在运动滑台、移动拖板或者升降平台的安装立面上，不需要额外加工轴承座卡位，也不需要额外配置卡簧做轴向限位，法兰端面与安装面完全贴合后即可同时完成径向支承与轴向定位，对小型设备的紧凑安装空间十分友好。加长型的主体套筒相比标准长度直线轴承拥有更长的钢球循环保持架跨度，光轴穿入后两支承点间距更大，运动过程中抗偏载、抗倾覆力矩的能力明显提升，在悬臂布置的运动轴上可以有效降低滑台行进时的晃动量，保证运动部件沿光轴轴线方向平稳滑移。

　　结构设计上，轴承内部采用多列循环钢球组，钢球沿保持架的滚道循环滚动，将运动副之间的滑动摩擦转化为滚动摩擦，运行阻力极低，启动阶段没有明显的静摩擦滞涩区间，配合光淬硬镀铬直线光轴使用时，运动平顺性和重复定位精度都能满足轻载自动化设备的要求。套筒主体为圆柱形外轮廓，加工时外圆同轴度容易保证，安装孔位与轴承内孔的位置度在建模阶段就按照标准件安装公差做了匹配预留，四个法兰沉孔对称分布在方形法兰的四个角位，装配时螺钉从法兰侧穿入锁紧，不会和内部穿过的光轴、钢球保持架发生空间干涉。

　　在三维建模过程中，需要重点还原几个关键结构特征：一是方形法兰的厚度与外轮廓边长，要和配套滑台的安装开孔尺寸完全对应，法兰四个角的沉孔深度要保证螺钉头完全沉入沉孔内，锁紧后螺钉端面不高出法兰表面，避免运动过程中和相邻机架部件发生刮蹭；二是套筒的总长尺寸，加长段的长度直接决定了轴承和光轴的有效配合长度，建模时要保证套筒内孔和法兰端面的垂直度，避免装配后光轴出现别劲、卡滞的问题；三是内孔的贯通结构，要预留出和标称直径光轴的配合间隙，既不能间隙过大导致运动径向窜动，也不能过紧造成滑动阻力陡增。

　　实际选型适配时，这类方法兰加长直线轴承多用于两根平行光轴成对布置的导向场景，单根光轴上通常配置1到2件轴承，两侧轴承的安装法兰面要保证共面，两根光轴的平行度需要在装配时调校到位，否则轴承在行进过程中会承受额外的侧向载荷，加剧钢球和滚道的磨损。在3D打印机的Z轴升降结构中，该轴承套在垂直布置的光轴上，法兰固定在热床平台的安装支架上，平台沿Z轴上下移动时，加长套筒可以抵消平台上打印件带来的偏载力矩，避免热床升降过程中出现倾斜、层纹错位的问题；在X轴运动模组中，轴承法兰固定在挤出机安装滑座上，滑座沿横向光轴往复移动，低滚动阻力可以降低步进电机的负载，让挤出机的走位更加顺滑，减少打印表面的振纹。

　　建模时还需要兼顾装配干涉检查：法兰外侧的方形轮廓要和周边的铝型材、同步带轮、限位开关预留足够的安全间隙，套筒圆柱外壁和相邻的布线、管路之间留出运动余量，避免设备全行程运动时发生碰撞。整个零件的结构完全贴合轻载直线运动部件的设计逻辑，没有多余的复杂特征，既可以直接用于整机三维装配的干涉校验，也可以作为非标导向机构设计时的标准件参考，帮助结构工程师快速完成导向系统的布局校核。
