CA6140车床导向电缆安装支座结构

　　该零件属于CA6140普通车床配套的导向类安装支座，在整机布线与走管布局中承担线缆导向、限位固定与安装转接的作用。车间现场的车床长期处于切削液飞溅、油雾弥漫、振动持续的工况，拖链内的动力电缆、控制线缆以及冷却管路若缺少可靠导向，容易在拖板往复进给过程中发生弯折磨损、拉扯松脱，甚至与运动部件干涉。该支座正是布置在床身与溜板箱之间的走线区域，为线缆提供平滑的转向支撑面，使线束在随动行程中保持确定的弯曲半径，避免局部死折造成铜芯疲劳断裂。

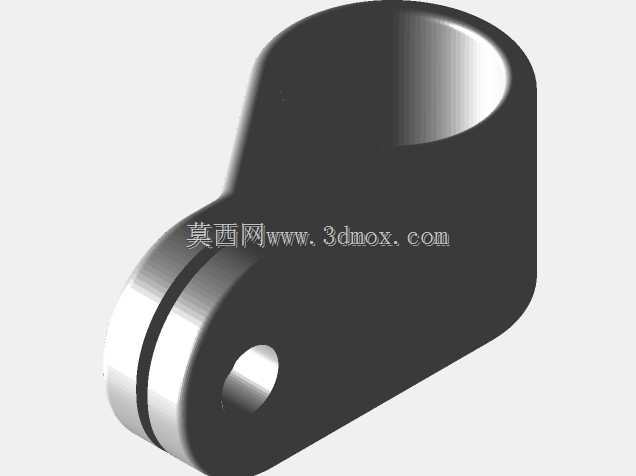

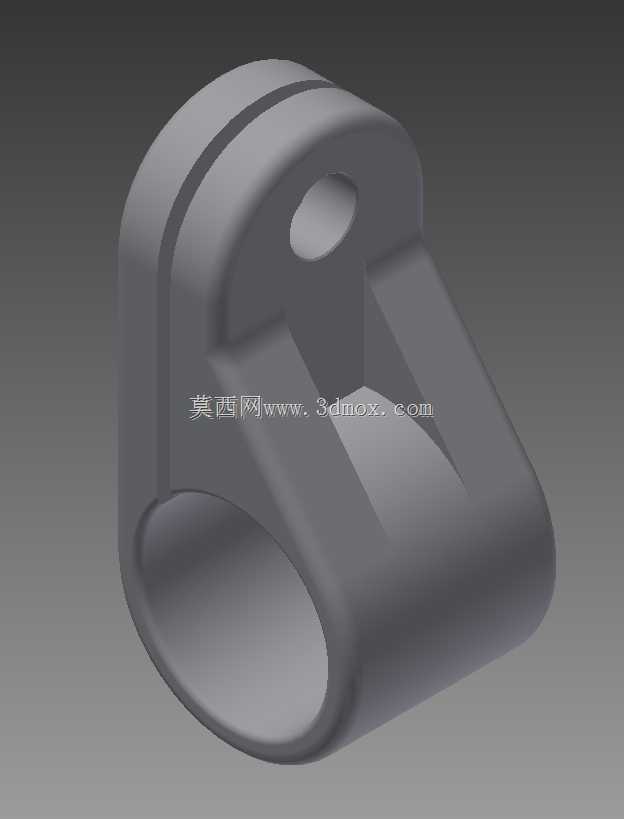

　　从结构上看，零件下部为完整的环形抱箍孔，用于穿入并抱紧圆形导向杆或固定轴，孔壁采用整周连续接触面，装配后可通过抱紧力限制支座周向转动与轴向窜动；环形端部做了加厚处理，以承受线缆侧向拖拽时产生的弯矩。上部为带双耳轮廓的安装平台，中间开设椭圆形长孔，既可以作为线缆穿过的过线通道，也能作为紧固件调节孔使用，允许安装位置沿长轴方向小幅补偿，降低床身焊接件或铸件孔位的加工公差对装配的影响。顶部两道平行凸筋沿受力方向布置，在不显著增加壁厚的前提下提升了平台的抗弯刚度，避免紧固时局部塌陷。

　　设计思路上，该件优先保证走线顺滑与装拆便利。环形孔与上部平台之间通过斜向加强腹板过渡，把线缆作用在平台上的横向力直接传递到抱箍区域，力流路径短，应力集中小。所有外露棱边均做圆角处理，过线孔边缘圆滑，防止割伤电缆护套；外表面无深槽与死角，便于擦拭切削液和铁屑。铸件或机加工件成型后，环形孔内需保证同轴度与表面粗糙度，确保抱紧后接触均匀；椭圆孔与凸筋位置则以满足装配间隙为主，公差可适当放宽。

　　外形尺寸方面，零件整体呈矮胖块状，下部环孔直径按配套导向杆规格选取，环壁厚度围绕孔径均匀分布，上部平台宽度略大于环体外径，以容纳椭圆过线孔与两侧紧固空间。安装边界需重点核对三处：一是环孔轴线与床身导向杆的配合间隙，过松会引起晃动，过紧则装配困难；二是椭圆孔中心到环孔中心的高度差，决定线缆转向点的实际位置，需与拖链弯曲半径匹配；三是支座两侧轮廓与溜板箱运动极限位置之间的安全间隙，在全行程内不得与导轨防护罩、丝杠螺母座发生碰撞。

　　实际选型与建模时，应先根据线束外径和最小弯曲半径确定过线孔尺寸，再按导向杆直径反推环孔，最后校核支座在最大拖拽力下的变形量。三维建模中可先绘制环体与平台的基础拉伸实体，再利用草图约束控制椭圆孔位置与凸筋间距，过渡圆角统一在特征后期添加，便于修改。装配体里需把该件与导向杆、线缆夹、拖链端部一同做运动干涉检查，重点模拟溜板箱快速移动到两端极限位置时线束的姿态，确认导向面始终托住线缆而不产生夹线。这类导向支座虽然体积不大，却直接影响车床走线系统的可靠性，结构处理得当可明显减少电缆护套磨损与断线故障。
