薄型光盘收纳托盘钣金壳体结构

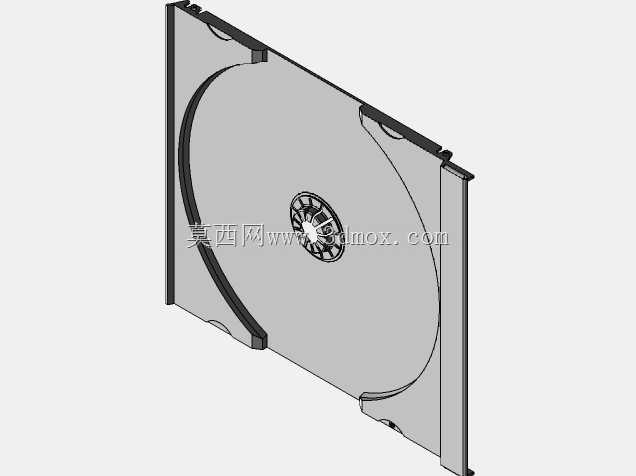

　　该结构围绕单片光盘的平面承载与薄型收纳需求展开，主体采用近似方形的浅盘式布局，盘面留出大面积平整区域，用于承托标准圆形光盘，避免光盘在存放、搬运或展示过程中发生偏斜、滑移。壳体四周由薄板折弯形成低矮围边，围边高度控制在较小范围内，既能够限制光盘越位，又不会造成取放时的干涉。整体外形接近扁平盒体，适合在桌面收纳、媒体包装、设备附件存放以及文创展示等场景中使用。

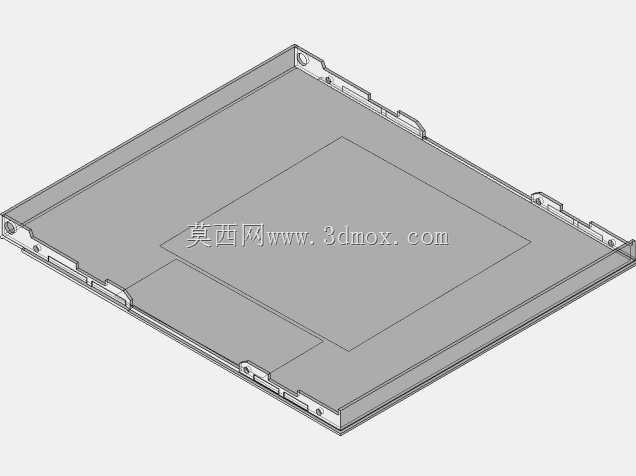

　　从结构组成看，模型重点表现了底板、周边翻边、侧向卡扣、端部定位凸耳和局部加强折边。底板并非简单平板，而是通过阶梯式轮廓和内凹区域形成视觉分区，中心区域对应光盘主要接触面，外围区域则承担边框连接与刚度提升作用。边缘多处折弯件连续分布，能够提高薄板在受扭、受压时的抗变形能力。对于钣金类薄壳件而言，这种处理方式比单纯增加板厚更有效，既控制了重量，也减少了材料占用。

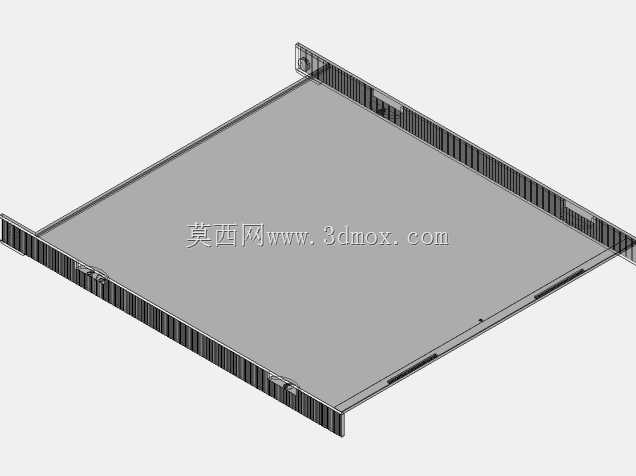

　　侧边卡扣结构是该壳体实现快速装配的关键。模型在两长边和局部转角处设置了向外伸出的弹性卡爪与折弯挂钩，这些特征可与外罩、机架槽位或配套盒盖形成卡接。卡爪根部保留一定宽度，以保证折弯后的连接强度；末端采用小角度导入面，便于装配时顺利滑入配合位。端部凸耳上带有孔位或缺口，可用于定位销、螺钉或卡扣连接，具体使用时可根据外层包装结构选择固定方式。由于这些连接特征均沿壳体边缘布置，中心承载面保持完整，不会影响光盘放置。

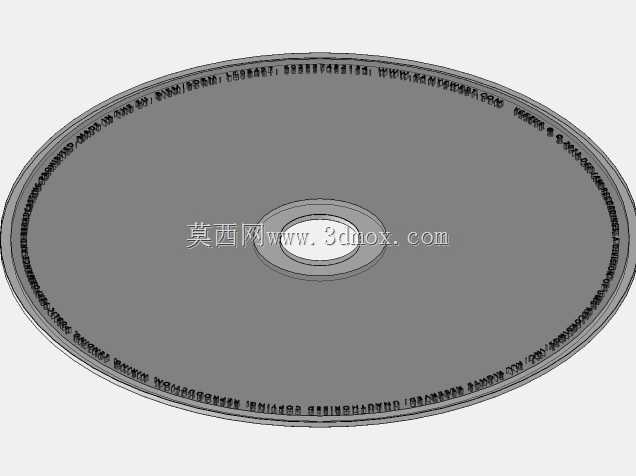

　　在安装边界方面，设计时需要重点控制盘体外形长宽、围边高度以及卡爪外扩尺寸。光盘本体为圆形薄片，承托面的有效直径应略大于光盘外径，同时在取放方向保留手指或机构抓取空间。围边内侧不宜过高，否则光盘取出时会与边壁摩擦；外侧卡扣的最大轮廓则应纳入装配包络，防止与相邻盒体或设备内壁发生干涉。若该件用于自动化包装线，还需考虑吸盘取料空间，盘面应尽量减少凸起，保证真空吸附时具有稳定接触区域。

　　建模思路上，这类零件适合按钣金展开逻辑进行处理：先确定底板轮廓和盘面分区，再建立四周折弯边，随后补充卡扣、凸耳、缺口和局部加强特征。折弯半径应与薄板材料相匹配，避免在内侧形成过小圆角导致应力集中。卡扣与主体连接处不宜采用突然收窄的薄弱截面，长期开合或反复拆装时，根部最容易出现疲劳裂纹。转角处可通过分段折弯或让位缺口控制材料堆积，保证实物加工时折弯线清晰、边面平整。

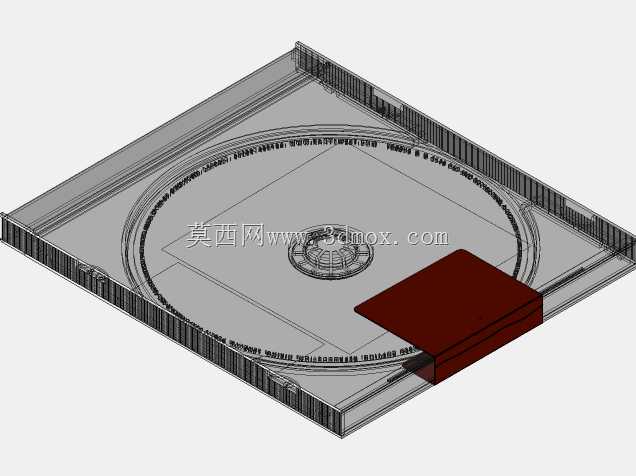

　　实际使用中，该盒体不仅承担收纳功能，也可作为光盘类介质的防护承载件。浅盘结构能够减少光盘与外包装之间的直接摩擦，边缘围边可限制侧向窜动，卡扣结构则让盒体在闭合或装入设备后保持位置稳定。若用于展示包装，盘面平整区域还可预留标签、印刷或覆膜位置；若用于设备内部，则可将外侧凸耳与导轨、支架或限位槽配合，使托盘在推入和抽出过程中保持方向一致。

　　结构校核时应关注三类问题：其一，薄板盘面在集中载荷下是否出现明显凹陷，可通过增加浅拉深筋或边缘折边提高刚度；其二，卡扣反复变形后是否仍能保持足够扣合力，需控制卡爪悬臂长度和根部圆角；其三，围边与光盘之间的间隙是否合理，间隙过小会造成取放困难，间隙过大则失去定位作用。整体方案以薄板成形和卡接装配为核心，结构简洁、边界明确，适合作为光盘收纳盒、媒体托盘及类似扁平承载壳体的结构设计参考。
