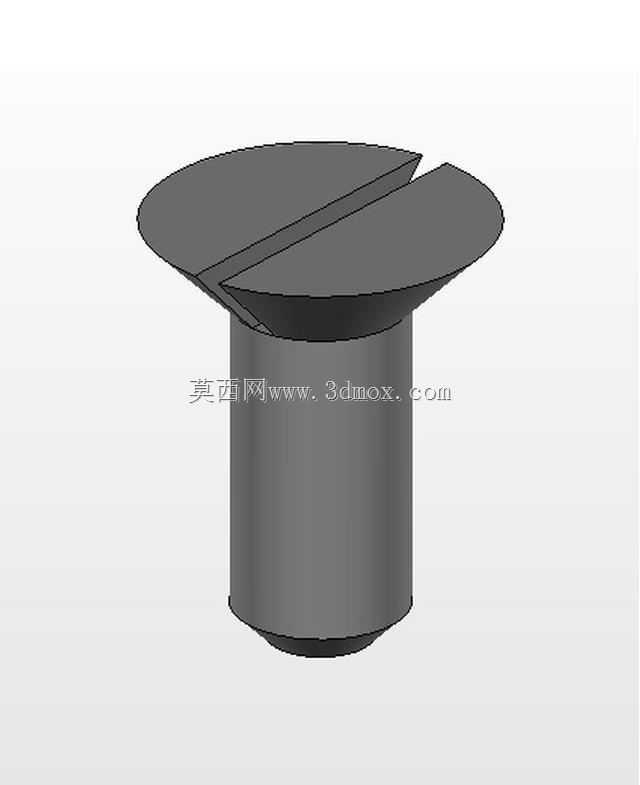

开槽沉头快装紧固销三维结构

　　这款开槽沉头紧固销的结构设计，面向薄板覆盖件、教学实训工装、轻型机柜面板以及小型设备外壳的快速装配场景，在日常设备维护、实训台搭建、钣金护罩固定这类需要频繁拆装的工位中，沉头埋入式的头部可以完全贴合安装孔的锥面，装配完成后工件外表面不会凸起任何连接件端头，既避免了突出螺帽剐蹭操作人员手臂、勾挂管线线缆的问题，也能让设备外护面保持平整顺滑，后续对设备外表面做清洁、喷涂或者贴标识工序时，不会因为紧固件突出留下干涉死角。

　　从实际装配逻辑来看，这款零件的柱段为光滑圆柱主体，底部做了小圆弧收边导向，插入预制安装孔时，底端的圆弧倒角可以自动修正孔位的微小同轴度偏差，不需要操作人员反复对准孔位，徒手就能把销体顺畅压入孔内；头部的90度左右沉头锥面会在压装到位后完全坐实在工件的沉孔锥面上，轴向限位完全依靠锥面贴合实现，不会出现销体穿过安装孔脱落的情况。头部顶面开出的通槽并非用于普通螺丝刀拧动，这个结构有两个非常实用的工程作用：其一，当销体和安装孔采用小间隙过渡配合、需要拆卸取出时，可以用一字批头插入槽口撬动沉头端面，把销体从孔内均匀顶出，不会像普通光滑沉头销那样拆件时无处施力，只能从工件背面强行冲孔，很容易把钣金面板顶出凹痕；其二，开槽给沉头头部提供了微量的弹性变形余量，当沉孔锥面加工存在小角度偏差、或者不同批次板材的沉孔深度有轻微误差时，槽口两侧的翼片可以产生极微小的弹性张合，让锥面依然能完全贴紧工件表面，不会出现头部翘边、装配后销体晃动的问题。

　　建模过程中柱段和沉头头部的衔接位置做了平滑过渡圆角，这个细节很多新手设计时容易忽略：如果柱体和沉头锥面直接直角相交，热处理或者压装受力时，转角位置会形成明显的应力集中，反复拆装几次之后转角处容易产生微裂纹，长期使用甚至出现头部和柱段断裂分离的情况；加入过渡圆角之后，应力可以沿着圆弧面均匀分散，零件的抗疲劳寿命能提升数倍。底部的圆弧收边除了装配导向作用之外，也避免了柱体底端直角边缘在插入孔位时刮削孔壁，把孔内壁的涂层或者金属切屑刮落残留到配合间隙里，造成销体卡死、拆卸困难的问题。

　　安装边界方面，设计适配的安装底孔需要提前加工出对应角度的沉孔，沉孔的大径尺寸要略小于沉头头部的最大外径，保证锥面有足够的压紧接触面积；柱段的配合长度要和被固定工件的叠层总厚度匹配，柱体穿过所有待紧固板件之后，底端不需要额外加装螺母，依靠柱体和孔壁的轻微涨紧、加上沉头锥面的轴向限位，就能实现两块甚至多块薄板的相对固定，非常适合不希望在工件背面露出紧固件、或者背面操作空间狭窄、伸手无法拧螺母的装配位置。在实训教学场景里，这类零件常用来固定机床模型的外防护罩、操作台的塑料面板，不需要复杂的攻丝工序，板材上直接钻孔锪沉孔就能完成装配，加工门槛极低，新手也能快速完成装调。和普通十字槽沉头螺钉相比，这款零件不需要在内孔加工内螺纹，也不需要在工件底孔攻丝，不存在螺纹错牙、滑丝的失效风险，对于经常需要拆开护罩调整内部结构的教学实训设备来说，反复拆装几十次也不会出现螺纹磨损失效，维护成本远低于普通螺纹紧固件。头部的开槽宽度设计时预留了标准一字螺丝刀的插入间隙，槽深控制在头部厚度的三分之二左右，既保证撬动时有足够的受力深度，也不会因为开槽过深削弱沉头头部的整体结构强度，受力时槽口根部不会出现开裂。柱体的外圆面保持光滑无螺纹，压入和取出时的摩擦力远小于螺纹旋合的阻力，徒手加小型工具就能完成拆装，不需要扳手等大尺寸工具，在狭小的设备内部腔室里操作时优势非常明显。
