CA6140车床操作面板替换式控制按钮

　　在普通卧式车床的日常维护工作里，操作面板上的控制按钮属于高频损耗件，CA6140作为车间保有量极大的普通车床，其进给箱、主轴启停、冷却泵控制回路的按钮经过长年按压、油污侵蚀、切削液溅射后，很容易出现内部触点氧化、卡滞、按动后无法回弹甚至外壳碎裂的问题，这类故障不需要对整机电气系统做改造，仅需更换匹配安装尺寸的替换按钮即可快速恢复设备操作功能，这款替换按钮正是针对老旧CA6140车床面板按钮位的适配替换需求完成结构建模。

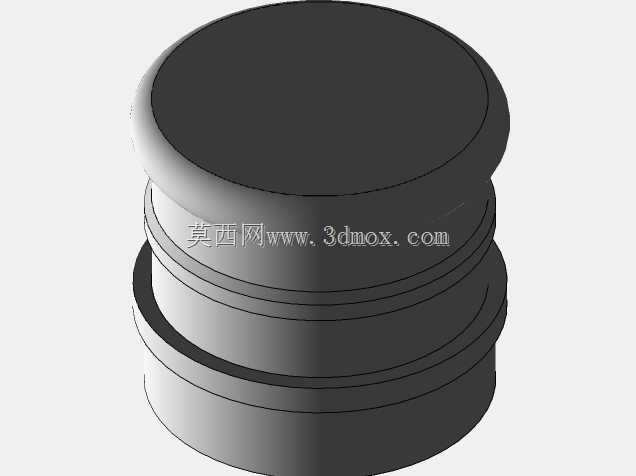

　　从实际装机场景来看，这类按钮安装在车床正面的电气操作面板区域，操作人员站在机床进给操作位即可随手触达，日常加工过程中需要频繁按动完成主轴正反转切换、冷却泵启停、快速移动触发等动作，作业环境中持续存在乳化液飞溅、铸铁粉尘散落、润滑油雾附着的情况，因此按钮的外形结构首先要保证顶面按压区域有足够的接触面积，大直径的圆形按压帽可以让操作人员戴劳保手套时也能准确触发，不会出现按偏、打滑的问题，按压帽边缘做了凸起的围边结构，既可以避免日常擦拭面板时误触按钮，也能让溅落到帽面的切削液顺着边缘导流，不会顺着按压间隙渗入按钮内部的触点腔。

　　建模过程中首先梳理了原机按钮的安装边界：按钮下部的多道环形卡槽结构，是为了适配车床面板的开孔厚度设计，安装时从面板正面将按钮本体穿入预制安装孔，背部搭配锁紧卡环卡在环形槽内，即可完成轴向固定，不需要额外打螺丝固定，拆装更换时仅需用卡簧钳取下背部卡环就能从正面抽出旧按钮，完全适配老旧机床面板的原有开孔，不需要对现场车床面板做二次钻孔、扩孔加工，极大降低了现场维修的改造成本。多道环形槽的设计也可以适配不同厚度的面板衬板，部分老旧车床面板内侧会加装绝缘密封垫，不同槽位对应不同的安装压紧厚度，保证按钮固定后不会出现轴向窜动，按动时整体结构不会跟着晃动。

　　结构细节上，按钮上部的按压帽和下部的本体衔接处预留了均匀的环形间隙，这个间隙是给内部复位弹簧的动作行程预留的空间，实际选型装配时，按钮的轴向总高度需要和面板背后的接线空间匹配：CA6140车床的按钮面板背后就是电气接线腔，空间局促，按钮尾部接线端子的长度不能过长，否则会和腔体内的走线槽、相邻按钮的导线发生干涉，建模时严格控制了本体下段的轴向长度，保证装入后尾部接线部位和腔体内壁留有足够的接线操作空间，导线弯折半径符合电气装配规范，不会出现导线被挤压绝缘皮破损的隐患。

　　从功能特性角度，这款替换按钮的外形做了防滑的顶面处理，哑光的圆柱表面不容易沾附油污后打滑，周身的环形凸棱除了承担安装卡槽的作用，也可以在按钮本体穿入面板孔时起到导向定位的作用，装配时顺着凸棱导向推入即可自动对中，不需要反复调整角度。和市面上通用的按钮相比，该结构完全匹配CA6140原机按钮的安装尺寸，维修人员不需要重新测绘开孔尺寸、不需要修改电气柜的安装孔位，备件入库后可以直接在设备故障停机的十几分钟内完成更换，大幅缩短车床的故障停机时间。

　　设计思路上没有做多余的异形结构，全部采用回转体造型，一方面加工或者外购备件时成型工艺简单，圆柱回转结构无论是机加工还是注塑成型都不需要复杂的侧向抽芯结构，零件制造成本低，备件互换性强；另一方面回转体结构没有尖锐棱角，操作人员在快速操作机床、手部移动过程中即使碰到按钮边缘也不会被划伤，符合车间操作件的安全设计要求。按钮的外径尺寸和原机按钮保持一致，操作人员长期使用原机形成的操作肌肉记忆不需要改变，更换新按钮后不会出现按错位置、触达距离不习惯的问题，不会因为更换备件影响操作人员的正常加工节奏。

　　在车间设备维保的实际流程里，这类易损操作件的三维建模价值在于可以提前核对安装尺寸，备件采购前通过模型模拟装配，确认卡槽位置、总长度、按压帽直径和原有面板开孔、背后腔体空间完全匹配，避免买回来的备件尺寸不符无法安装，尤其对于服役年限很长的老旧车床，很多原厂备件已经停产，通过测绘建模还原适配的替换按钮结构，可以快速对接定制加工或者替代件选型，让老旧设备的操作回路快速恢复正常使用，避免因为一个小按钮故障导致整台车床长期闲置。模型完整还原了按钮的外轮廓、各道环形卡槽的位置、按压帽的台阶过渡细节，结构工程师可以直接基于该模型核对安装干涉、生成适配的锁紧卡环配套结构，也可以在此基础上拓展增加防水密封圈的安装槽位，进一步提升按钮在多切削液环境下的防护能力。
