医疗光纤气道引导放置辅助托架

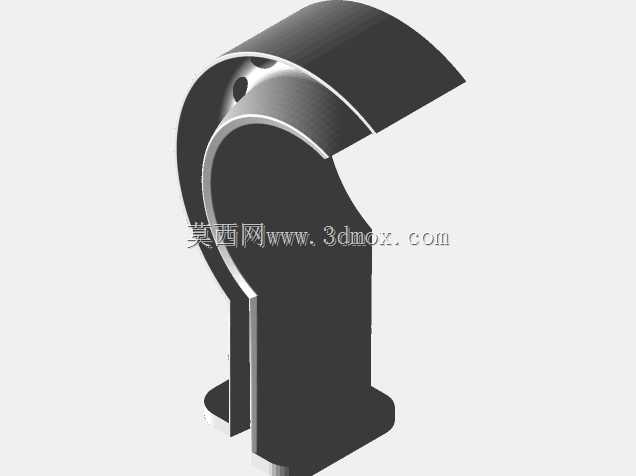

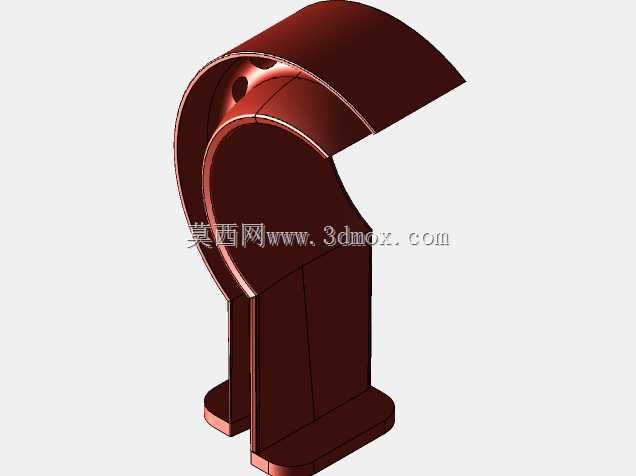

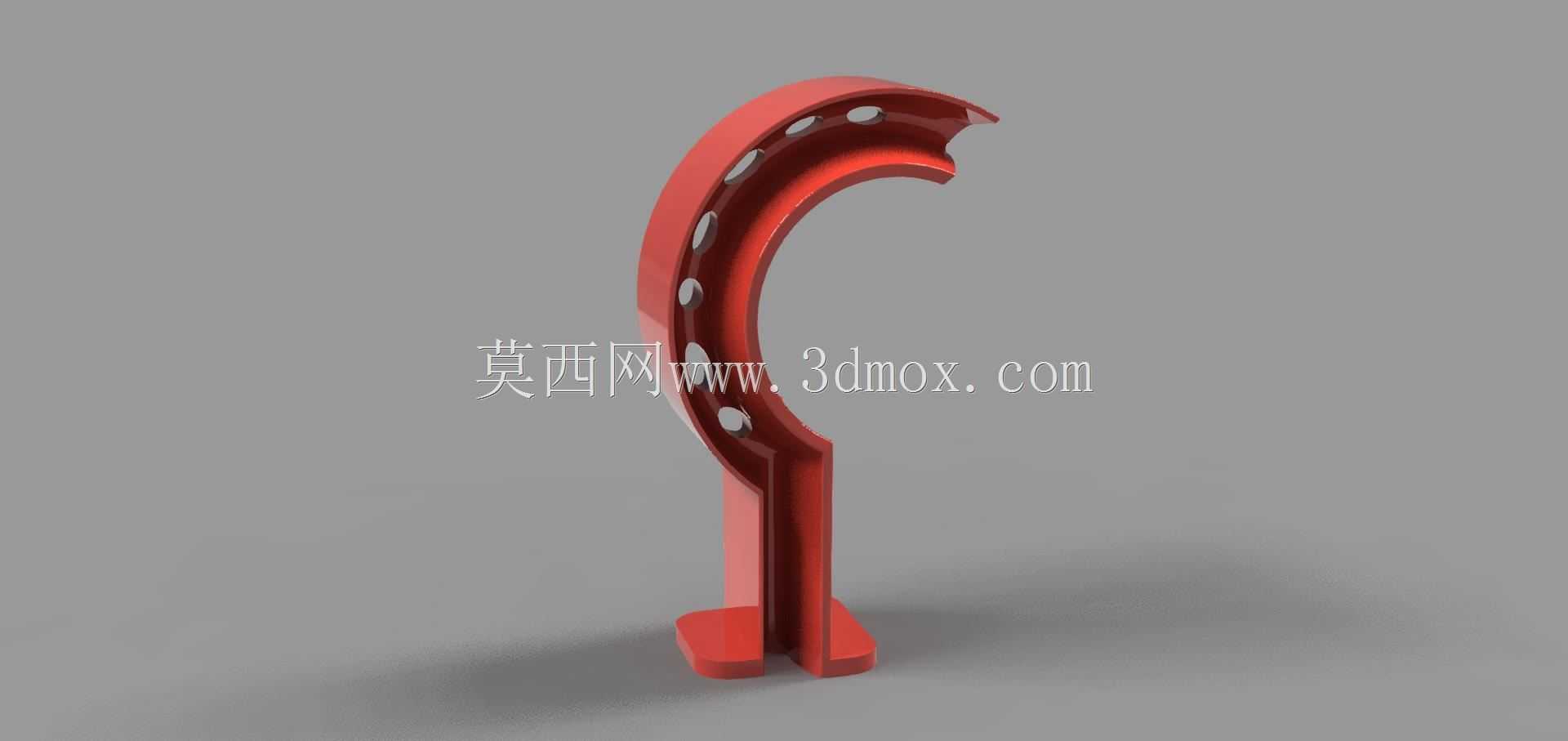

　　该构件面向临床气道建立场景，用于在气管插管、光纤镜置入及相关呼吸道操作过程中，对柔性管线和镜体形成临时承托与路径约束。急诊、麻醉、基层巡诊以及资源受限地区的临时医疗点，常面临操作台面局促、器械摆放分散、助手配合不足等问题，细长的光纤线缆如果直接垂落或与床面接触，既容易在递送过程中发生弯折，也会因拖拽造成镜体端部位置偏移。托架采用单侧开口的大弧度弯臂形态，弯臂从底部直立支撑段向上延伸后形成近似C形的环抱区间，操作时可将光纤管、气管导管或连接线缆沿弧面依次卡入，使管线保持顺滑的弯曲半径，避免小角度死折影响光纤通光和气体通路。

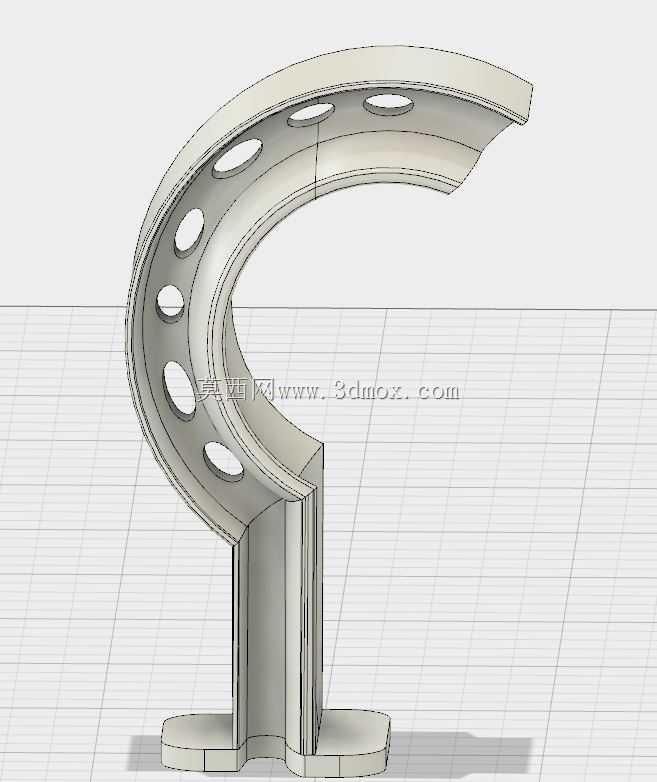

　　从结构布局看，底部采用双支脚并列的落地形式，支脚下端带有加宽的平底接触面，放置在治疗盘、器械台或平整床旁台面时，接触压强被分散，受侧向管线牵拉时不易翻倒。直立段与弯弧段之间做连续过渡，没有突兀的截面突变，既减少塑料件成型时的局部应力集中，也便于擦拭消毒。弯臂内侧沿弧向分布若干镂空孔位，这些孔位并非单纯减重：一方面能够降低整段弧臂的材料堆积，使壁厚在注塑或打印成型时更趋均匀，减少冷却收缩引起的翘曲；另一方面可作为线缆的侧向限位点，不同直径的导管或光纤线束可根据实际走向选择贴靠位置，必要时也能通过扎带、硅胶套进行软性固定。

　　设计思路上，构件没有采用复杂的多件装配，而是以一体成型的单件结构实现支撑、导向和限位三类功能。弧臂的开口方向朝向操作者一侧，取放管线时不需要从端部穿入，紧急情况下可直接将线缆压入弧槽，缩短准备时间。弯弧的曲率经过兼顾，既要让光纤镜这类对弯曲半径敏感的器械保持平缓走向，又要控制整体外轮廓，避免在拥挤的器械盘中占用过多空间。底部两支脚之间的空档可容纳部分管线竖向通过，使台面上下的走线更顺直；支脚的外边缘做钝化处理，防止刮碰手套、无菌单或较软的导管表面。

　　在安装边界方面，该托架属于台面放置式辅具，不依赖床栏夹具或导轨连接，因此对配套设备没有专用接口要求，只要承载面平整、具有足够的放置面积即可稳定使用。建模时需重点控制底脚支撑多边形的范围，弯臂最远端的水平投影应落在支撑面以内，并在挂载常规导管重量后保留抗倾覆余量；直立段高度应使弧槽中心高于台面常见堆叠器械的高度，避免线缆与下方器械干涉。弯臂内侧净宽需兼容常见气管导管和光纤镜护套的外径，开口处保留适度导入斜度，使管线能够快速压入而不易弹出。壁厚设计沿弧长方向保持基本一致，在底脚与立柱交接、立柱与弧臂交接区域设置圆滑加强过渡，镂空孔边缘留出足够宽度的加强筋带，保证反复取放管线后不出现裂纹。

　　实际使用中，该托架可纳入数字化医疗供应柜的基础辅具清单，面向基层诊所、野外医疗点和应急救援场景。其结构简单、无活动配合面、清洁消毒路径短，既适合小批量注塑，也适合通过增材制造按现场需求制作。结构工程师在细化此类构件时，应把管线最小弯曲半径、台面放置稳定性、消毒耐温性和单件成型工艺作为核心约束，而不是单纯追求外形轻薄；弧臂长度、底脚跨距和开孔位置之间需要反复平衡，使托架在承托多根管线时仍保持重心稳定，同时为操作者留出清晰的手部操作空间。
