连续式披萨烘烤成型生产线设备结构

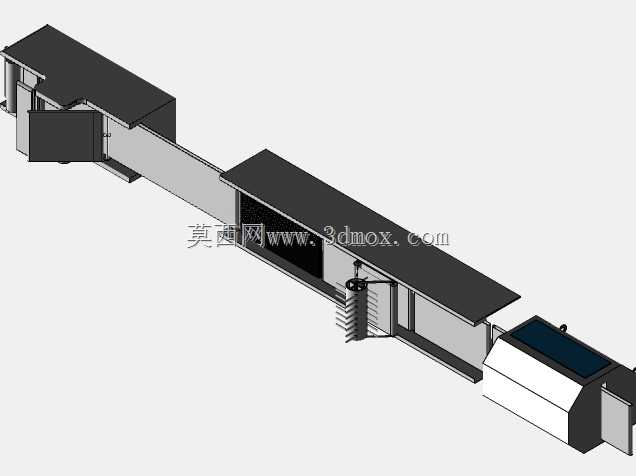

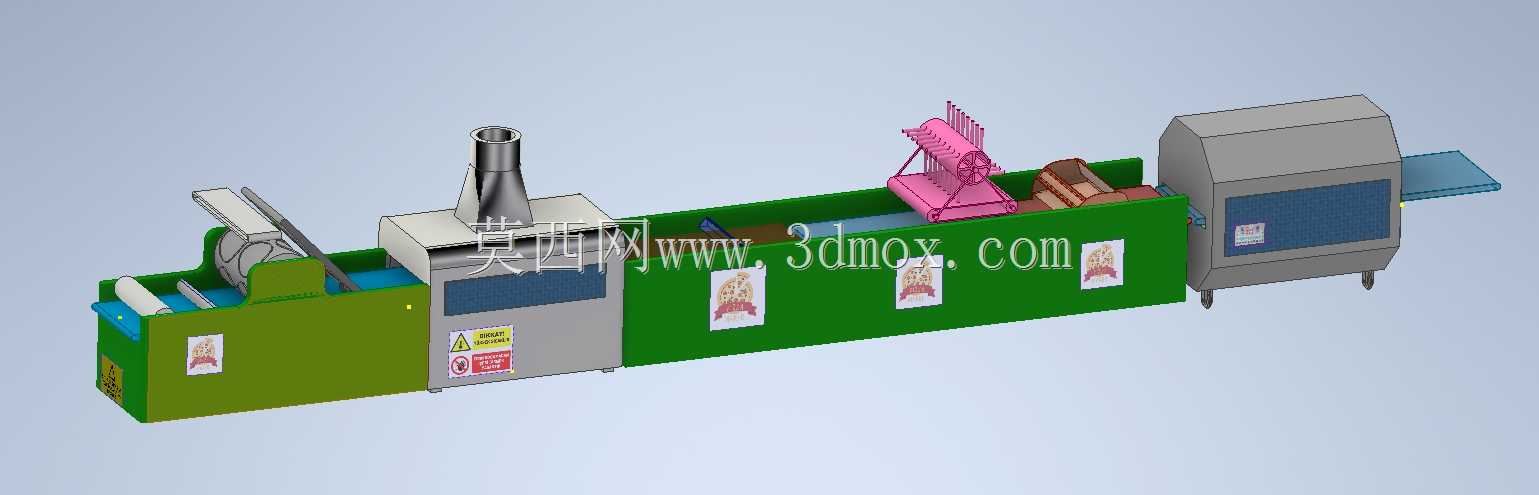

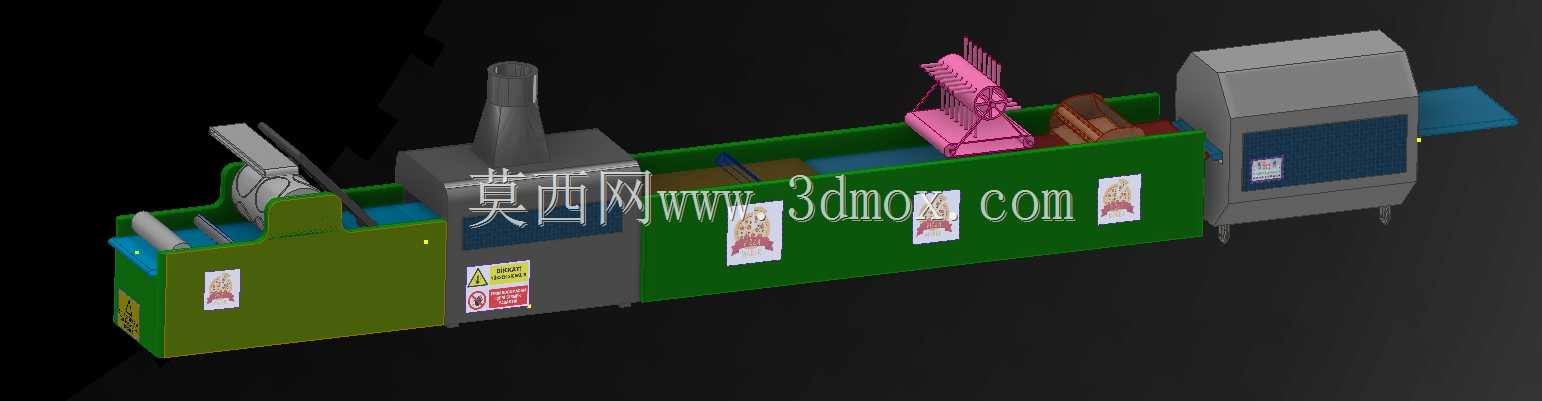

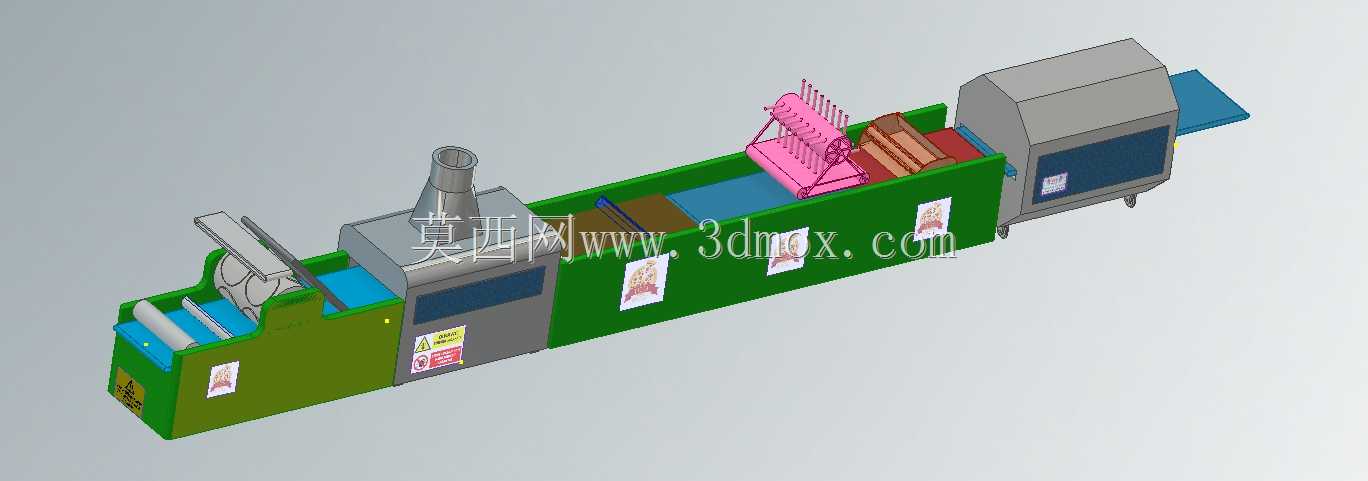

　　这套三维结构呈现的是一条面向烘焙食品车间的连续式披萨加工线，整体采用长条形贯通布局，将面饼输送、配料摆放、烘烤成型与出料冷却等工序串联在同一设备框架内。设备左端设置上料及面饼导入区域，输送带从低位进入机身，操作人员可将预制成型的披萨饼底放置于输送面，随后饼底随链板或网带向中部工位移动。靠近前段的位置布置有立式排气结构，对应烘烤段的热风或烟气排出通道，侧面保留检修门与警示标识，方便日常清理炉膛、检查加热组件及维护传动部件。

　　从产线规划角度看，这类设备多用于中央厨房、速冻食品厂、连锁餐饮配送中心或烘焙加工车间，核心作用是把原本分散的人工摆盘、撒料、烘烤和出料环节整合为连续流程。相比单台层炉或转盘式烤炉，贯通式生产线能够减少半成品在工位之间的搬运，节拍由输送速度统一控制，产品在炉内停留时间更稳定，适合批量制作底胚厚度、尺寸和烘烤程度相对一致的披萨产品。

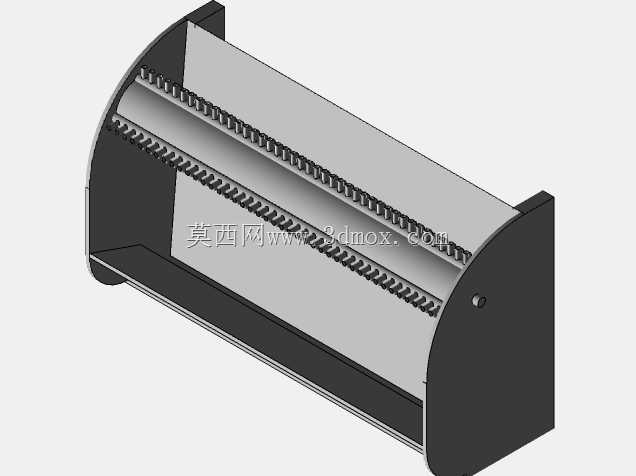

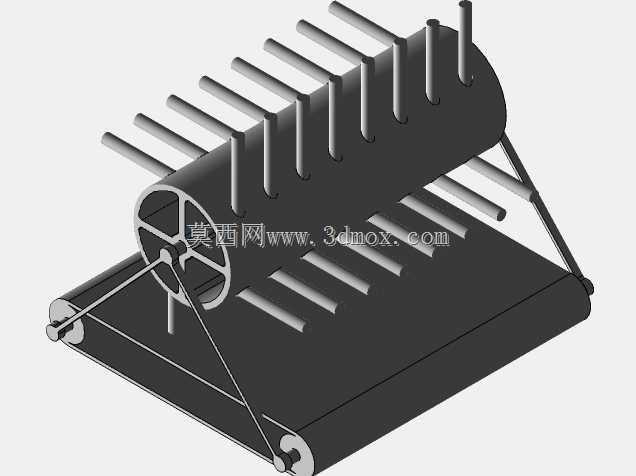

　　模型中段为绿色长机架，内部容纳输送驱动、保温腔体、加热模块及支撑结构。机架外侧贴有装饰或提示面板，顶部开放区域可看到粉色的配料架与棕色料盘组件，该部分对应辅料暂存或撒料工位，可用于芝士、馅料、调味颗粒等物料的摆放与投放。设计上将配料区布置在烘烤入口前，使饼底经过加料后直接进入热加工区，降低配料后等待时间，也便于操作人员沿设备侧面补料。

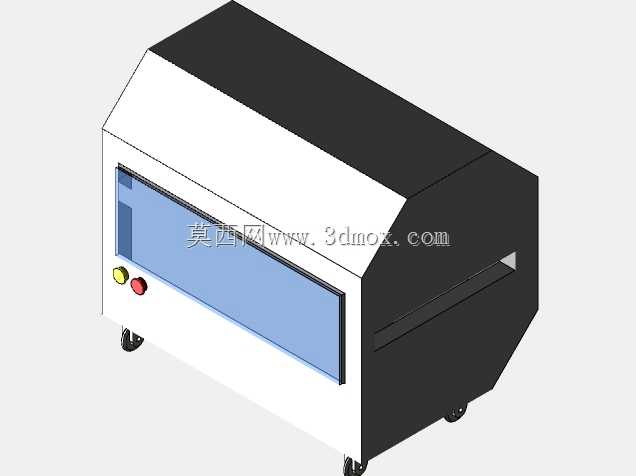

　　烘烤段采用近似隧道炉的封闭结构，外壳为灰色钣金罩体，正面设置深色观察窗，可在运行中观察饼皮着色和馅料状态。炉体两端保留输送通道，入口与出口均设置遮挡或保温过渡区，以减少热量外溢。右端灰色箱体为出料及控制区段，蓝色输送带从机身伸出，用于将烘烤后的披萨向下一冷却、切分或包装工位转移。控制区面板集中在机身侧面，便于接线、检修和温度参数调整，整机底部设置支脚，使设备与地面保持距离，既满足清洁要求，也为底部电机、链轮和张紧装置留出维护空间。

　　结构设计上，整条线以焊接或拼装机架作为承载基础，长方向需要控制直线度和水平度，避免输送带跑偏。输送面宽度决定单次可通过的披萨规格，设备两侧护边则用于限制饼底位置，防止产品在进入炉口时偏摆。炉体段需兼顾热膨胀与保温层厚度，外壳与内部热风腔之间应预留隔热层，机架支撑点宜避开高温区直接传导路径。配料架部位采用轻量化框架，料盘位置需便于拆卸清洗，符合食品设备对卫生死角控制的要求。

　　安装边界方面，该设备属于长线形布置，车间排布时不仅要考虑机身总长，还需在左端预留上料操作空间，在右端预留出料、冷却和人工接取空间。设备侧面应留出检修通道，尤其炉门、排风筒、驱动电机和控制箱位置不能被其他管线或货架遮挡。顶部排气结构需要与车间排烟或热风排出管路对接，地面应满足水平承载和清洁排水条件。若接入现有速冻或包装产线，出料输送带高度需与后续设备衔接，输送方向、节拍速度和机身中心线应在布局阶段统一校核。

　　从三维建模细节看，模型将外罩、输送带、料架、炉体、排风筒、观察窗、支脚及侧门分区表达，能够用于方案评审、工位布局干涉检查和设备选型沟通。对结构设计人员而言，后续可在此基础上细化加热功率、风道走向、网带材质、张紧方式及保温层厚度；对产线规划人员而言，该模型可直接用于评估设备占地、人员操作位置以及与上下游食品加工设备的衔接关系。
