凯斯纳带安装支座法兰连接泵弯头

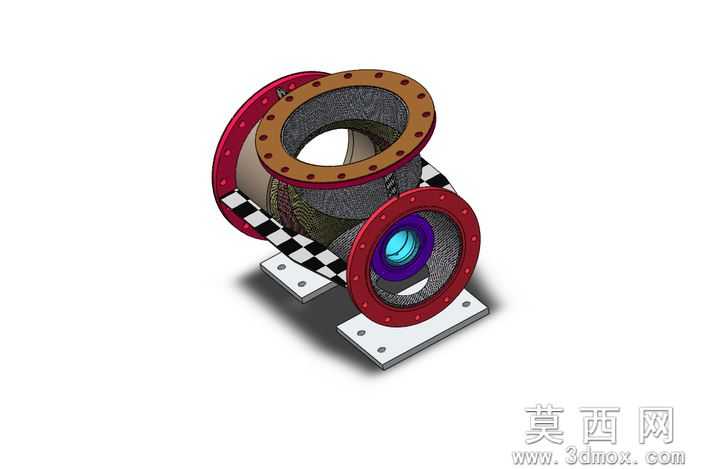

本模型为工业流体输送系统配套的泵用弯头结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循工业管道连接的尺寸规范，对各部分结构进行了精准的尺寸约束与几何定义。模型整体采用90度转向的弯管主体结构，两端均设置带均匀螺栓孔的法兰连接端，法兰端面做了密封面的细节刻画，螺栓孔沿法兰圆周等距排布，完全匹配工业法兰的安装对接标准，可实现与泵体出口、输送管道的精准对位连接。弯管主体外侧设置了一体化的安装固定支座，支座带有两个对称分布的安装底板，底板上预留了螺栓固定孔，可通过紧固件将整个弯头结构稳固安装在设备基座或安装平台上，避免流体输送过程中因管路振动产生连接松动、移位的问题。在材质与渲染表现上，模型对不同部件做了差异化的材质赋予：法兰部分采用红棕色防锈漆金属材质，还原工业铸钢法兰的表面涂装效果；弯管内壁做了深色耐磨材质表现，模拟输送流体介质时的耐磨防护层结构；安装支座采用银灰色金属哑光材质，还原钢制机加工支座的表面质感；法兰内侧的密封区域做了浅棕色铜质密封件的材质表现，清晰区分不同功能部件的材质差异。结构设计上充分考虑了泵出口管路的转向导流需求，弯管内部流道做了平滑过渡处理，避免直角转向带来的流体阻力激增、流道紊流问题，有效降低流体输送过程中的压力损失，同时兼顾了结构强度与安装便利性，两端法兰的大直径设计适配大流量泵的输送需求，底部支座的承托结构可分担管路重量，减少法兰连接部位的承重负荷。建模过程中对所有装配贴合面做了干涉检查，确保法兰对接面、支座安装面、弯管流道面之间无几何干涉，各连接部位的尺寸公差预留符合机械装配的常规要求，既还原了实物的结构细节，也保证了模型可用于后续的装配模拟、工程出图、流体仿真分析等场景。
