嵌套镂空球中球万向回转结构

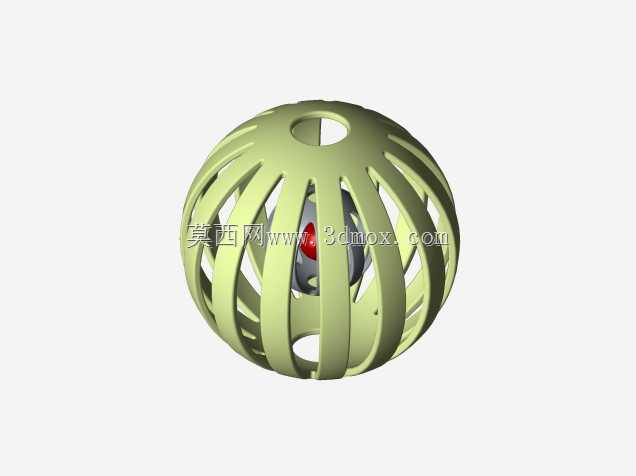

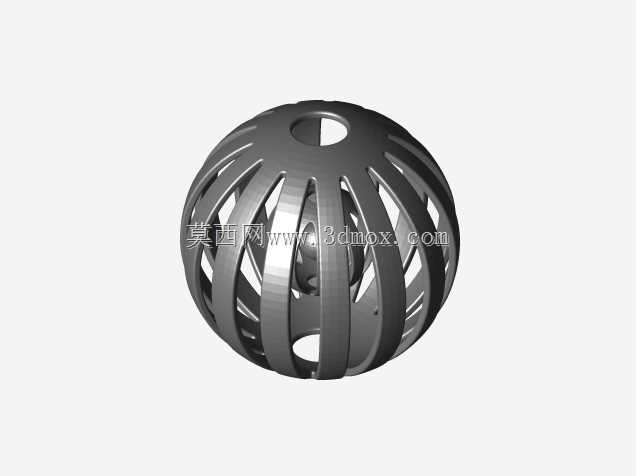

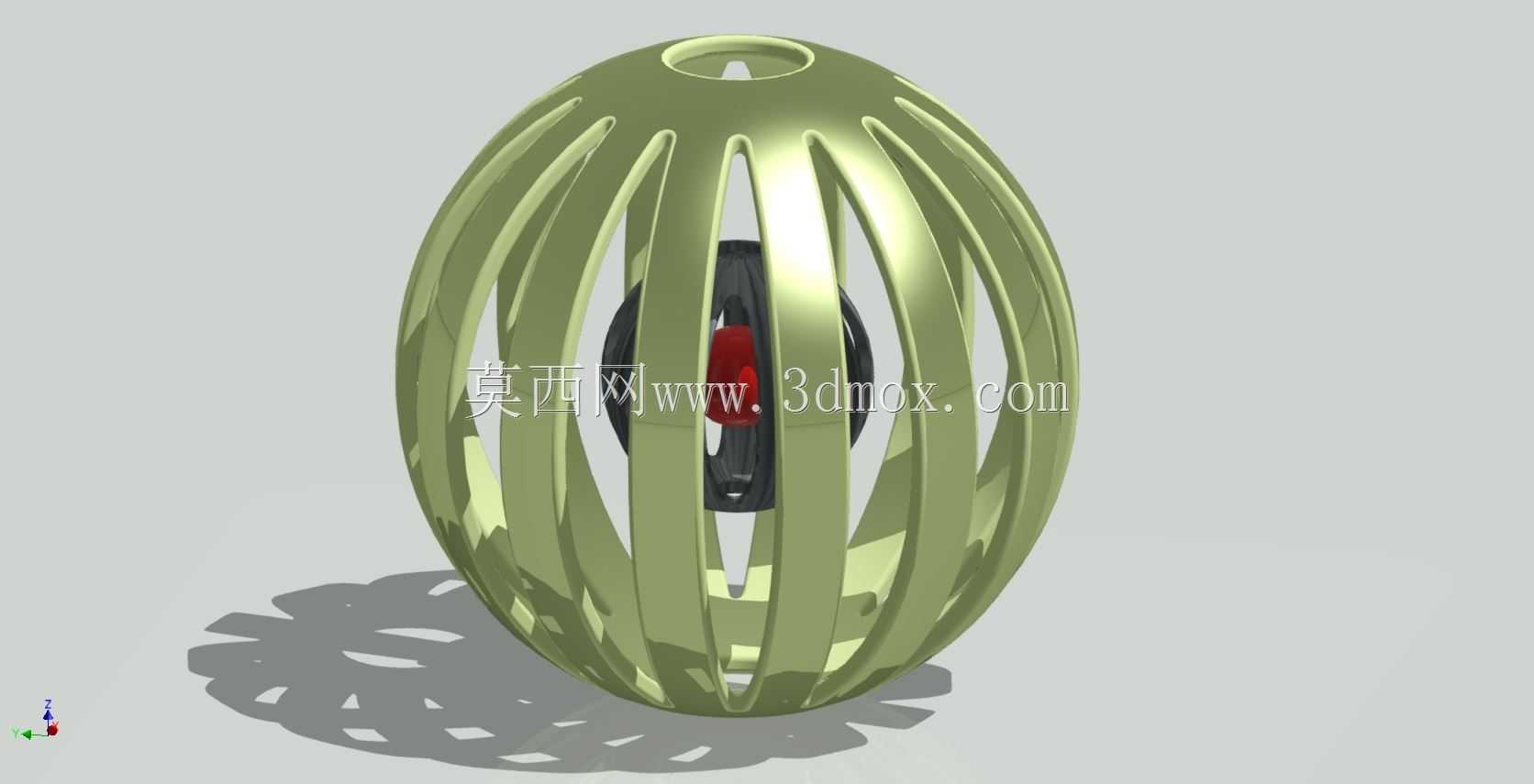

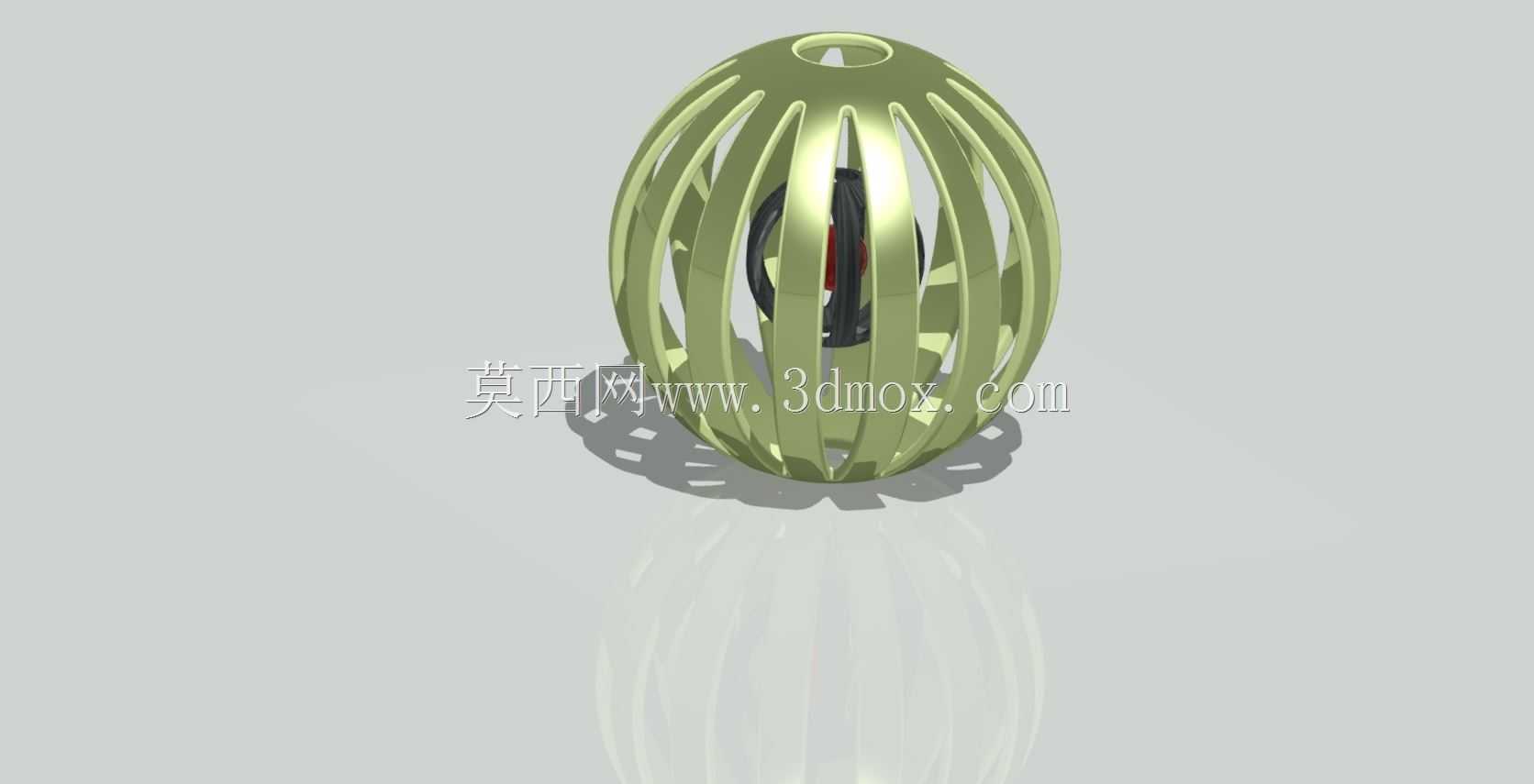

　　这套嵌套镂空球中球结构以多层同心球体为核心，外层采用沿经线方向分布的弧形肋条构成笼式球壳，肋条之间保留连续通透间隙，既减轻整体质量，又能直接观察内部球体的姿态变化。外层球壳顶部保留小型环形开口，底部由肋条汇交形成封闭承托区域，整体轮廓接近完整球体，肋条宽度、间隙比例和曲率过渡经过统一控制，避免局部应力集中。内层设置可相对外层转动的球形组件，中心部位通过深色环形支架与红色芯轴形成铰接关系，运动时内部球体可在镂空外壳约束范围内进行多方向偏转，呈现类似万向机构的回转效果。

　　从结构设计思路看，外层肋条并不只是装饰件，而是承担限位、防护和运动导向作用。肋条内表面围绕同一球心布置，间隙宽度小于内部关键构件的外廓尺寸，使内部组件在自由转动时不会脱离外壳；肋条外侧则形成顺滑球面，便于手持展示或安装到展示支座上。内部环形支架与中心芯轴的配合需要控制同轴度和轴向间隙，过紧会造成转动卡滞，过松则会使内部球体在偏转时出现明显晃动。建模时应优先建立球心基准，再通过旋转、阵列和曲面裁剪生成外层肋条，内部各层零件围绕同一基准装配，这样才能保证嵌套关系清晰、运动干涉检查可靠。

　　在实际应用场景中，这类结构可作为机械原理演示教具，用于展示球面约束、嵌套装配和多自由度回转；也可用于创意摆件、科技馆互动展品、工业设计造型验证以及万向关节原理样机。若用于教学演示，通透外壳能够让观察者直接看到内部环架和芯轴的相对位置，比封闭外壳更利于理解运动传递关系；若用于展陈装置，可在底部增加低摩擦支承或旋转底座，使整体在轻微拨动后持续转动，增强互动性。

　　安装边界方面，外层球体的最大外廓由肋条外缘确定，所有外部支座、护罩或包装空间都应按该球形包络面预留间隙。顶部环形开口可作为穿线、吊装或装配观察口，但不宜承受较大集中载荷；底部汇交区域适合作为支承接触面，若需要长期放置，应增加环形底座或球面托座，使载荷沿多条肋条分散传递。内部回转组件的轴向尺寸受外壳内径限制，设计支架时需确认其在极限偏转角度下不与肋条边缘发生碰撞，尤其是环形支架两端和芯轴突出部位，应在三维装配环境中逐角度检查运动包络。

　　功能特性上，镂空外壳兼顾可视性与防护性，内部嵌套球体提供多方向转动能力，中心芯轴可作为后续扩展配重、指针、磁体或小型传感器的安装基础。若将该机构用于动态展示，可在芯轴位置加入偏心质量，使球体在外部球壳滚动时产生持续姿态变化；若用于静态造型，则可通过不同表面颜色区分外层肋条、内环支架和中心轴，增强层次表达。整体结构没有复杂管路和电气元件，零件数量较少，但对球面曲率、肋条阵列角度、同心度和装配间隙要求较高，适合作为曲面建模、装配约束和运动干涉验证的综合练习对象。
