M3指形螺母支架适配3D打印机底座

　　这款指形螺母支架主要面向桌面级3D打印机底座装配场景，用于替换原有蝶形螺母锁紧结构，将标准六角螺母嵌入支架内部，实现打印机底座与安装框架的快速对齐、锁紧固定。在日常设备调试、机架拆装、平台水平校准过程中，操作人员无需额外扶持螺母，仅通过外侧指形防滑轮即可徒手拧动锁紧，大幅降低小空间内紧固件对位的操作难度。

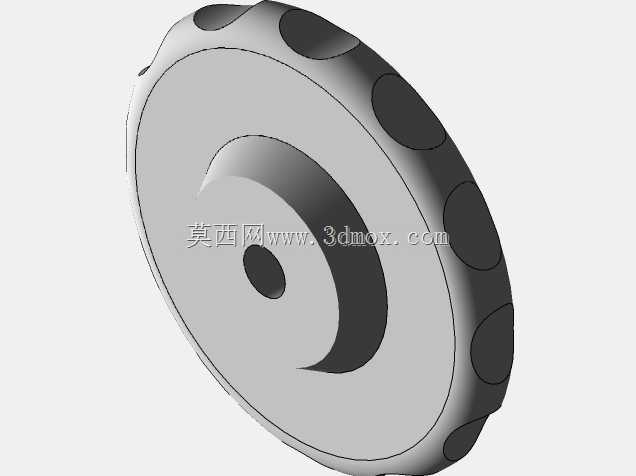

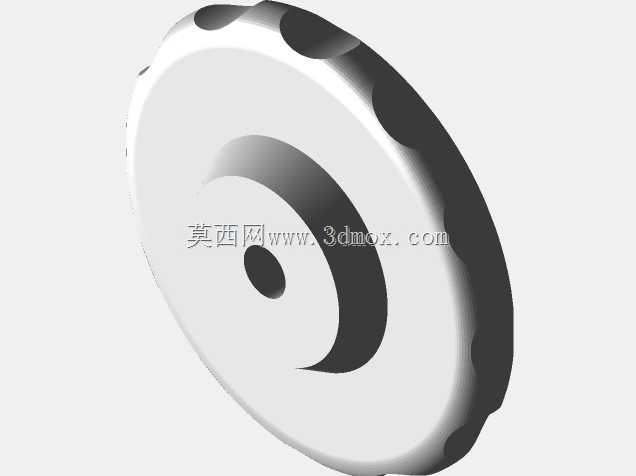

　　从结构设计思路来看，支架主体采用圆盘式指形轮布局，外缘均匀布置内凹弧形指槽，槽位深度适配成年人指腹按压弧度，徒手施力时不会出现打滑硌手问题；轮体中心开设同轴阶梯通孔，通孔内侧预留六角螺母嵌装腔，腔体内壁轮廓与标准M3六角螺母外六方完全贴合，螺母装入后无法随螺杆转动发生跟转，从根源避免锁紧过程中螺母空转、错位的常见故障。轮体正面设置环形下沉台阶，既可以减轻整体耗材重量，也能在3D打印成型时减少支撑材料用量，台阶过渡处全部采用圆角顺滑衔接，避免打印过程中出现应力集中导致层间开裂。

　　安装边界方面，支架整体外径适配常规桌面3D打印机铝型材安装孔位间距，中心通孔直径匹配M3螺杆穿过间隙，螺杆穿入后可直接与嵌装在腔体内的六角螺母旋合；嵌装腔的尺寸可通过参数化逻辑进行扩展调整，针对不同规格的标准螺母，仅需修改腔体内六方对边尺寸、深度参数，即可快速衍生出适配M4、M5等不同规格螺母的变体支架，无需重新重构整体轮体轮廓。设计中预留的参数化关联规则可将腔体尺寸与外部指槽数量、轮体外径进行联动，当螺母规格增大时，轮体外径、指槽深度会同步按比例放大，保证徒手拧动时的力臂长度始终满足锁紧扭矩需求，不会出现小轮配大螺母导致施力不足、锁不紧的问题。

　　在实际装机使用中，该支架多用于打印机底部型材框架与亚克力/钣金底座的连接点位，原有蝶形螺母在频繁拆装后容易出现翼片变形、拧动时受力不均的问题，替换为该支架后，外周整圈指槽均可作为施力点位，无论从哪个角度伸手都能找到合适的按压位置，在设备底部狭窄的安装空间内操作优势尤为明显。支架端面与底座接触面采用平整环形接触面，锁紧后压力均匀分布在底座安装面，不会像蝶形螺母那样出现局部点接触压痕，长期反复拆装也不会损伤底座表面。针对3D打印自制的使用场景，结构整体无复杂倒扣特征，打印时可直接平放成型，仅需在中心孔位置添加少量支撑，打印完成后去除支撑即可将六角螺母压入腔体内，压入后螺母被腔体周向限位，不会出现轴向脱出问题，日常维护时也可按需将螺母顶出更换，重复利用率高。

　　从功能特性上，该结构同时兼顾了徒手快拧的操作便利性与标准六角螺母的锁紧可靠性，既保留了指形旋钮无需工具即可操作的优势，又解决了普通塑料指形螺丝螺纹强度不足、反复锁紧后滑牙的痛点，六角螺母作为标准紧固件可提供足够的螺纹啮合强度，长期承受设备运行产生的振动也不会出现松脱。在多台设备批量装配的场景下，该支架可统一打印制作，配合标准M3螺杆与六角螺母即可完成全部底座锁紧点位的装配，无需采购多款异形紧固件，物料通用性大幅提升，装配时操作人员无需区分螺母摆放方向，直接将螺母压入支架腔体后穿入螺杆即可完成锁紧，对位效率相比传统蝶形螺母方案提升明显，同时也能适配各类需要徒手频繁松紧、且要求螺母防跟转的小型设备安装点位。
