紧凑型食品料理机双臂搅拌桨支架

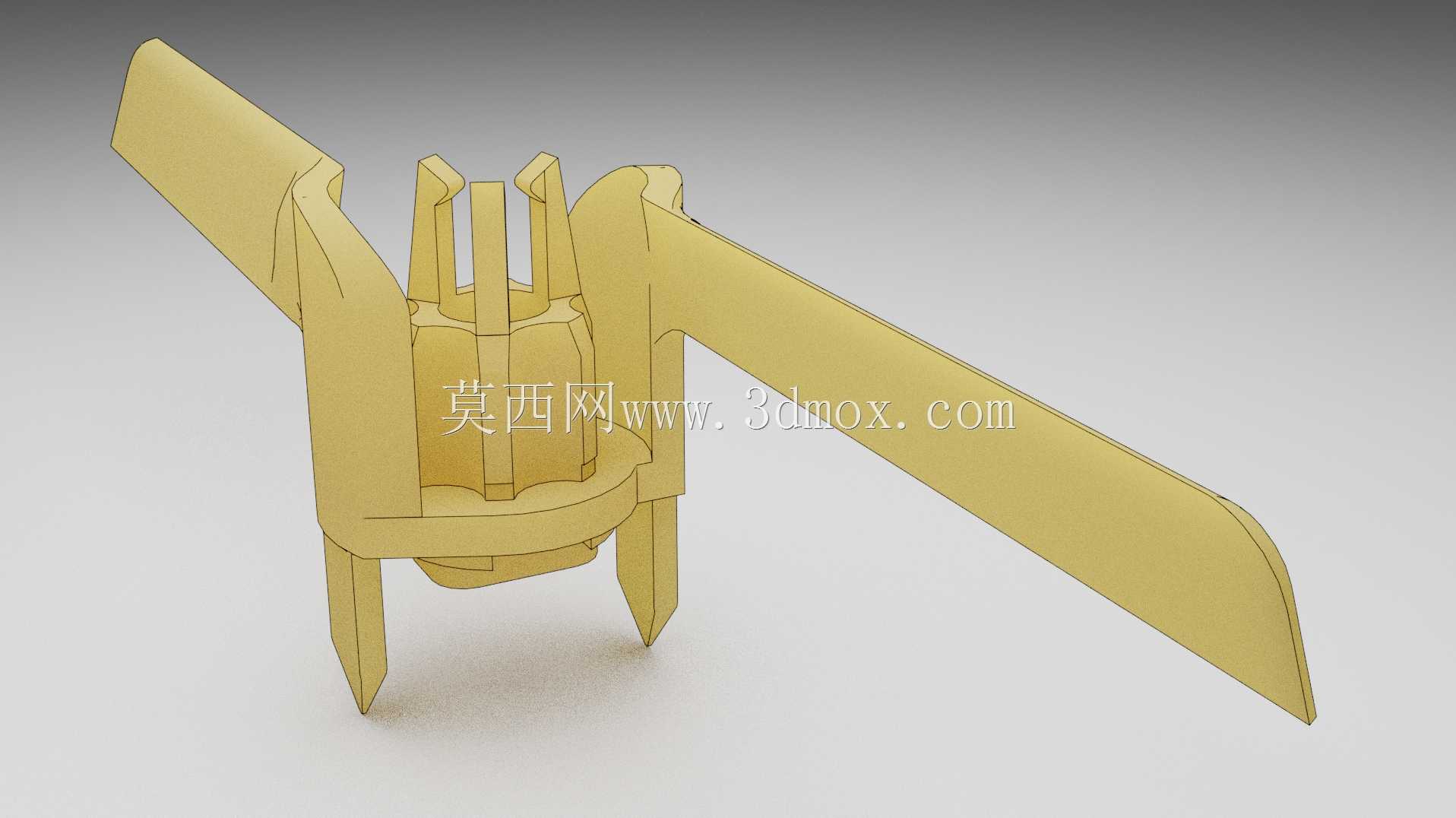

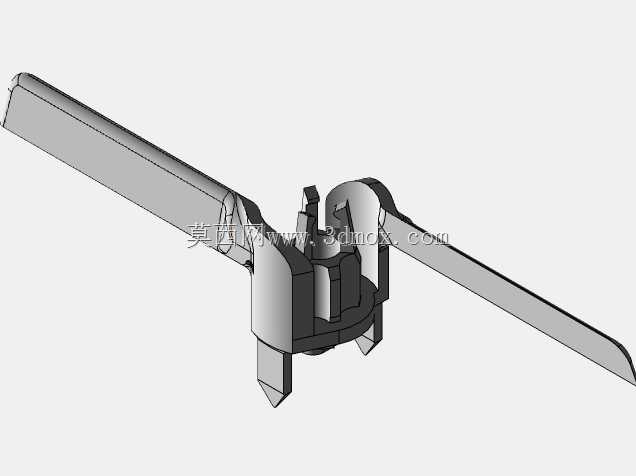

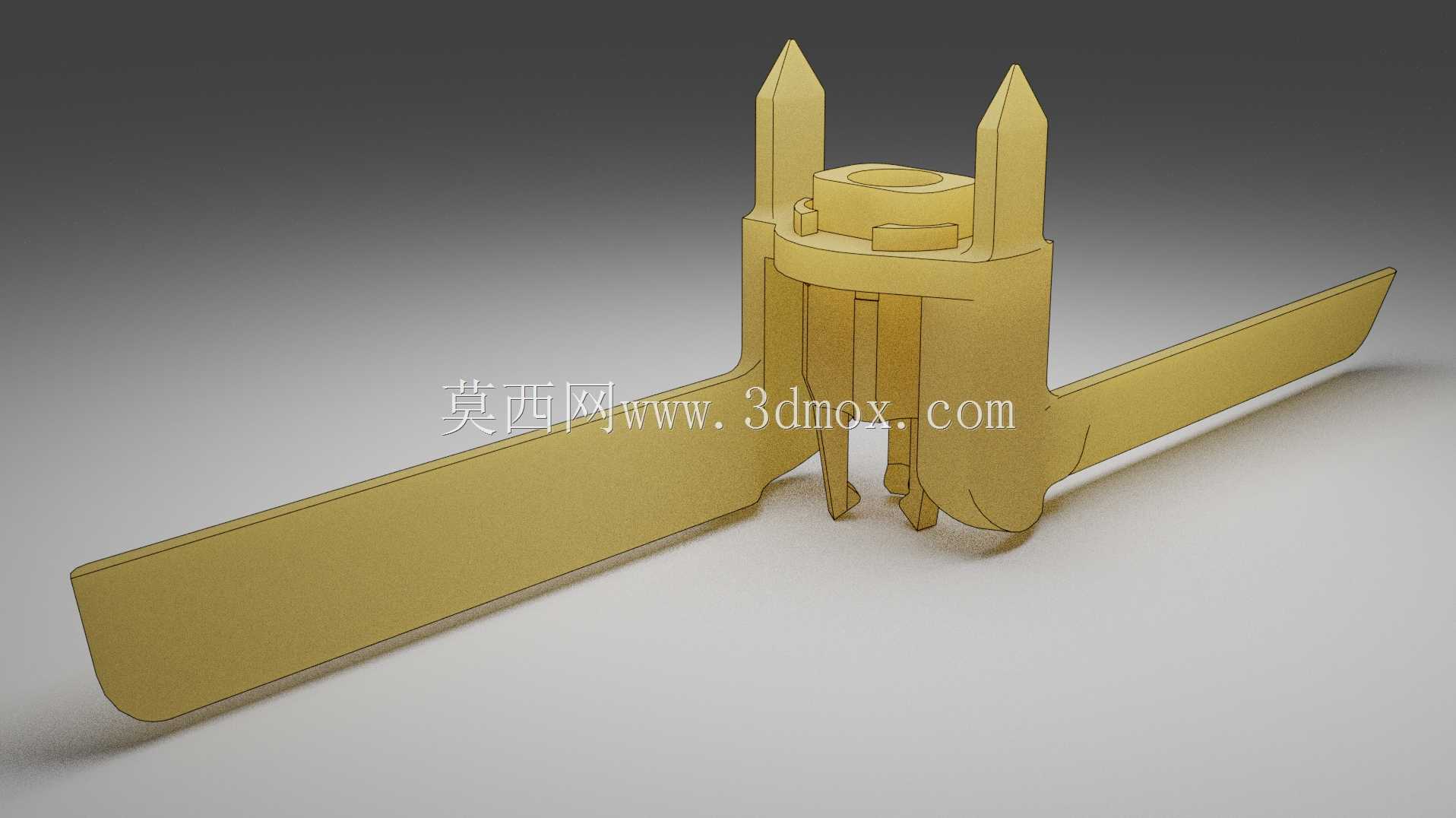

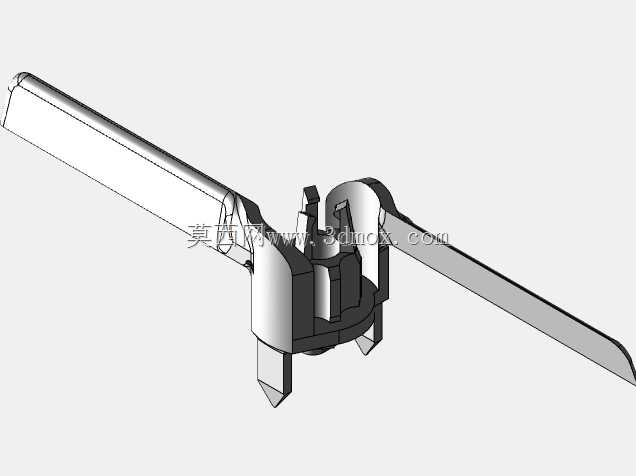

　　该零件属于台式食品料理设备工作腔内的核心承载与搅拌执行组件，整体采用双臂外伸加中心卡座的复合结构，并非单一平直桨叶，而是将刀片支撑、物料清扫、扭矩传递三项功能集成在同一注塑件上。中心区域为带卡扣与定位槽的轮毂座，用于与驱动轴输出端配合，周向分布的凸筋、卡槽和倒扣承担周向止转与轴向限位，保证高速旋转时不松脱、不偏摆。两侧臂体向外延伸，末端形成带刃口或刮擦边的工作段，旋转时可对杯体内壁附近的食材进行推送、翻拌与刮扫，减少物料贴壁滞留。

　　从实际使用场景看，这类结构常见于小型搅拌机、食品处理器和辅食料理机，处理对象包括切碎的果蔬、肉泥、酱料及半流体混合物。工作时电机通过主轴带动组件高速旋转，中心座附近的刀具完成切碎，而双臂桨叶则在更大直径范围内形成环流，把杯壁处的物料重新导向中心切削区。臂端贴近杯壁的轮廓设计，直接决定了清扫效果：间隙过大容易残留食材，间隙过小则可能与杯体干涉、产生摩擦噪声甚至刮伤内壁。因此建模时需要重点控制臂展半径、端部厚度、倒角走向以及与杯体内曲面的配合边界。

　　结构设计上，双臂并非简单等截面直杆。靠近轮毂的位置截面较厚，用于承受扭矩和弯曲载荷；向末端延伸时逐渐收薄，以降低转动惯量并减小对食材的阻力。臂体上的弯折、加强筋和局部让位结构，一方面提高塑料件的刚性，避免高速负载下臂体抖动，另一方面为刀具、压盖或卡扣装配预留空间。中心卡座内部的几何形状较为复杂，包含多条竖向筋位、弹性扣爪和定位缺口，这些特征既要满足装配时的快速卡入，又要保证工作状态下受力均匀，避免应力集中在扣根。

　　从外形尺寸与安装边界判断，该件属于杯体内部回转类零件，最大外缘由双臂桨叶展开尺寸决定，装配时必须落在食品杯的安全回转圆内；轴向高度则由中心卡座、下部定位爪和上方压盖空间共同约束。建模时应先确立主轴轴线，再以回转对称关系布置双臂，但不能把所有特征做成完全对称复制，因为卡扣、刀具让位和刮壁边往往存在方向性，需要结合装配顺序逐一核对。中心孔、驱动配合面、扣爪外张量和臂端与杯壁的最小间隙，是干涉检查中最容易出问题的部位。

　　对于三维结构设计人员，这类模型的价值不在于复杂曲面外观，而在于小型功能件的细节处理：筋位厚度要兼顾注塑填充与冷却收缩，扣爪需要保留弹性变形空间，臂体边缘应做圆滑过渡以降低食材挂附，刃口或刮边则要在强度和清扫能力之间取得平衡。装配校核时，应同时检查零件与主轴、刀具、杯体及上盖之间的相对位置，尤其关注旋转过程中臂端扫掠区域是否与杯壁、加强柱或其他固定结构发生碰撞。通过该模型可以较完整地理解食品料理机搅拌组件如何在狭小杯腔内实现切碎、循环、刮壁和稳定传动的协同工作。
