便携卡片式数码拍照相机外观结构

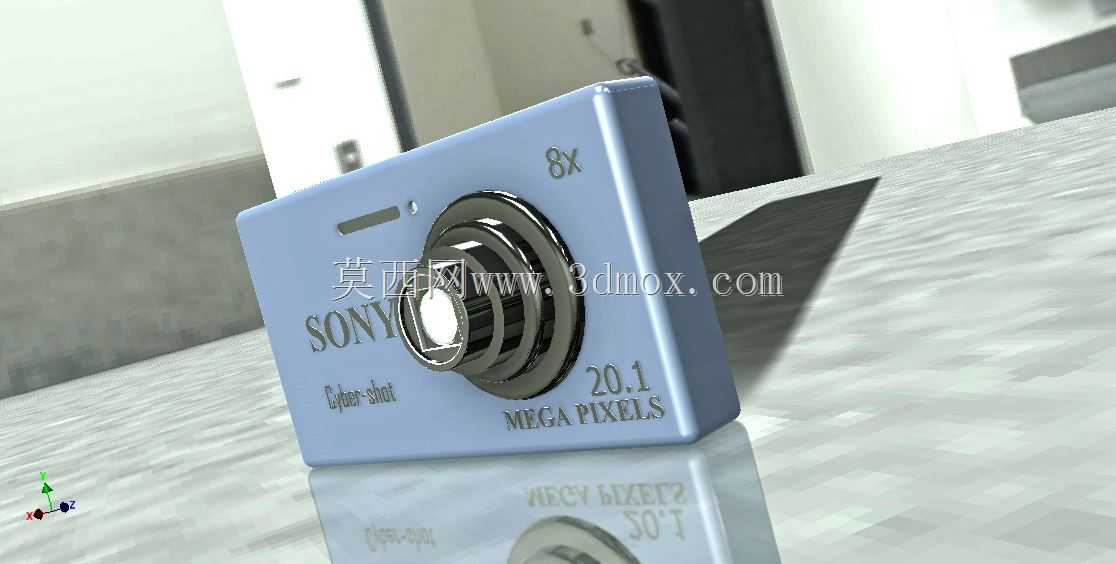

　　该作品呈现的是一款面向日常随身拍摄场景的卡片式数码相机，整体以薄型矩形机身作为承载基础，将镜头模组、握持面、前面板标识和操作边界集中布置在有限空间内。此类设备通常用于旅行记录、家庭拍摄、教学演示以及消费电子产品方案评审，重点不在于复杂的工业主机结构，而在于紧凑外形、镜头突出量、面板布局和手持使用姿态之间的平衡。模型中镜头位于机身正面偏右区域，采用多层同轴圆环表现伸缩镜头或保护环结构，外圈与机身前面板形成明显层次。镜头中心区域保留透光镜片的视觉位置，周围环件通过直径递进关系体现装配顺序。实际设计时，镜头外圆需要与前壳开孔保持同轴，前端伸出高度不能影响相机平放、收纳和袋内携带；若镜头具备伸缩动作，还需在三维布局中预留镜筒运动行程，

　　避免前壳、装饰环和内部支撑件发生干涉。机身正面采用略带圆角的薄盒形态，边角过渡不宜过尖，一方面降低塑料外壳成型后的应力集中，另一方面改善手持接触感。前面板上品牌标识、像素标识、变焦倍数和系列字样均围绕镜头区域排布，使视觉重心落在拍摄光轴附近。面板文字在工程模型中可作为外观丝印或浮雕特征处理，若用于后续结构细化，需要明确文字区域与壳体壁厚、加强筋、内部电路板固定柱之间的距离，防止外观面出现缩痕。相机顶部和侧边在薄型机身中承担按键、接口与装饰分界功能。虽然该展示模型主要突出正面外观，但在真实产品开发中，顶部通常需要安排快门键、变焦拨杆、电源键或扬声器开孔，侧面则可能布置数据接口、电池仓盖和挂绳孔。这些特征的位置会直接影响内部主板、电池、存储卡和柔性排线的排布。建模时不能只追求正面视觉完整，还要把壳体包络、内部元件占位和维修拆装顺序纳入考虑，否则外观确定后容易出现按键行程不足、接口深度不够或电池仓无法开启的问题。从尺寸边界看，卡片相机的核心约束是厚度控制。镜头模组往往是整机最突出的部分，机身前壳需要在镜头周围形成局部加厚或装饰凸台，以容纳镜筒驱动、感光元件和定位结构。模型中镜头前方明显高于前面板，这一突出量在放置于桌面时会造成机身轻微受力倾斜，因此底壳脚垫位置、镜头保护间隙和前面板耐磨区域都需要配合设计。若产品强调便携收纳，镜头关闭状态应尽量回缩，使前端高度接近机身厚度；若为固定镜头方案，则需要通过保护盖、环形边框或加厚镜头圈来降低磕碰风险。

　　前面板左上角预留了小型长条形特征，可对应闪光灯、对焦辅助灯或装饰窗口。该类小窗口在消费电子结构中看似简单，实际涉及透光件、遮光泡棉、壳体开孔和外观间隙。闪光灯窗口需要与内部灯管或LED位置对齐，周边不能漏光；对焦辅助灯则要控制照射角度，避免被镜头环或手持手指遮挡。模型在该区域保留独立特征，有利于后续拆分外观件和光学件时进行位置校核。机身表面采用简洁的浅色壳体，配合黑色镜头组件形成对比。这种配色在小型数码产品中较常见，浅色大面积面板负责视觉轻量化，深色镜头区域强化拍摄功能识别。结构材料上，前壳和后壳多采用薄壁塑料件，镜头外圈可使用金属质感装饰环或高光塑料件。三维建模时应注意外观分模线尽量沿侧边或底部隐藏，正面避免出现影响视觉的拼接缝；

　　镜头装饰环与前壳之间可采用卡扣、胶粘或超声焊接结构，具体方式取决于维修要求和生产工艺。握持方面，卡片相机没有大型手柄，主要依靠机身宽度、厚度和表面摩擦来保证稳定。镜头偏右布置后，左手通常托住机身底部或左侧，右手食指自然靠近顶部快门位置。正面设计需要避免用户手指覆盖镜头、闪光灯和对焦窗口，因此边角弧度、前面板视觉分区以及侧边防滑纹理都应结合手姿检查。若用于渲染展示，可通过桌面反射和侧视角观察镜头突出比例；若用于结构深化，则应进一步补充后盖、LCD屏幕、按键、电池仓和三脚架孔等特征。整体来看，该模型适合作为消费数码产品外观建模、镜头区域堆叠分析、卡片机造型评审和三维教学演示的基础数模。它把薄型机身、同轴镜头、前面板标识和小型光学窗口集中在一个紧凑对象中，能够帮助设计者理解小型影像设备在外观视觉与内部空间限制之间的协调方式。后续细化时，可沿镜头光轴建立装配基准，依次检查前壳开孔、镜筒行程、感光元件位置、后盖屏幕和电池仓边界，使外观造型不仅具备展示效果，也能向可制造、可装配的产品结构推进。
