该支座主要用于自动化设备中接近式传感器的固定与位置调整,尤其适合在采用20×55mm规格V槽铝型材搭建的机架、检测工位、输送线定位段或机床辅助装夹区域内使用。现场布置时,传感器往往需要贴近工件经过路径,同时又要避免与运动部件发生干涉,因此支架不能只满足“能装”这一基本要求,还要兼顾孔位方向、安装刚性、型材槽兼容以及后期维护时的拆装便利性。模型围绕LJ1A3类12mm孔径传感器进行结构处理,中部设置贯通圆孔,用于容纳传感器圆柱本体;孔周保留足够壁厚,使传感器锁紧后受力集中在支架实体区域,而不是依赖薄板边缘承受径向载荷。对于电感式检测元件而言,检测面与金属目标之间的距离和同轴度会直接影响触发稳定性,支座在圆孔轴向保留了一定长度,可提高传感器装入后的导向性,减少因螺纹锁紧偏斜造成的检测距离波动。

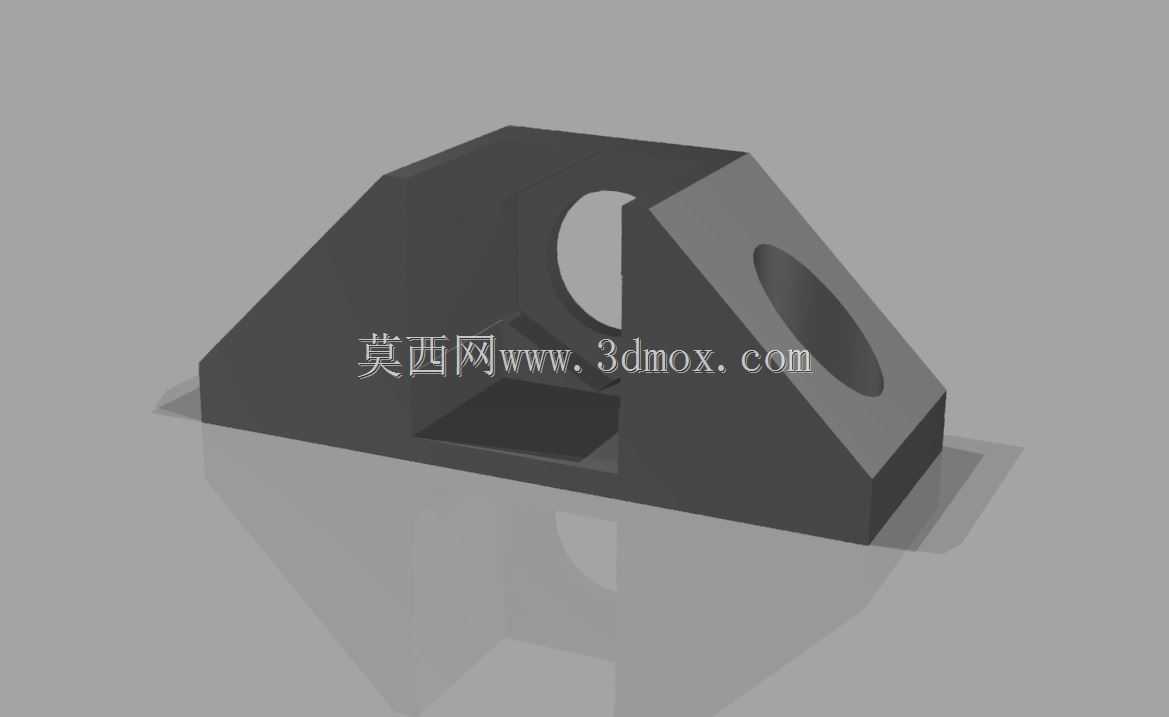

外形上,支架采用底部矩形承载座结合两侧斜向加强面的形式。底部平面负责与V槽型材或安装基面接触,形成稳定支撑;两侧斜面从底板向传感器安装区域过渡,既降低了整块实体材料的冗余,也避免直角立壁在受侧向力时产生应力集中。支架一侧设置与V槽方向相适应的安装空间,可配合T型螺栓、滑块螺母或槽内紧固件完成固定。这样的结构适合铝型材机架快速装配:紧固件可沿槽道调整位置,支架整体能够随检测点变化进行平移,待传感器与目标工件的相对位置确认后再锁紧,不必在型材上额外钻孔。
从安装边界看,设计重点在于控制支架占用的空间包络。传感器孔位位于支座上部,检测轴线可按工位需要朝向工件通过方向;底部安装区与传感器轴线之间保留高度差,使支架能够跨过型材表面或局部结构棱边。两侧斜面收窄后,支架在靠近输送带、夹具、滑块等运动部件时更不容易形成碰撞点。对于空间紧凑的设备,这种轮廓比高大的立式折弯片更利于布置;对于需要频繁换型的检测工位,也可以通过移动支架在V槽中的位置来适配不同宽度的工件。
结构设计思路偏向一体式刚性支座。相较薄钣金弯折件,实体造型在传感器反复调整、锁紧和受振动影响时更不易出现弹性晃动;相较复杂多件组合支架,它减少了拼接面和紧固件数量,安装累计误差更小。底板下方的开放槽位用于容纳型材紧固件,侧面和斜向肋面则承担安装后的抗扭作用。当传感器检测头受到意外触碰,或设备运行中存在轻微振动时,力可以通过圆孔周围材料传递至两侧加强面,再由底板分散到型材槽道连接点,整体传力路径较直接。
在实际应用中,这类支架常见于工件到位检测、气缸行程确认、夹具开合判断、输送线分料定位以及机床上下料辅助检测等场景。电感传感器对金属目标敏感,支架本身与传感器之间需要保持合理安装关系,模型通过圆孔、台阶面和外部轮廓的配合,使传感器锁紧位置明确,检测端伸出量可根据目标材料和触发距离进行微调。V槽兼容结构则让它不必绑定单一安装面板,能够在标准铝型材框架上复用,适合小批量自动化设备、非标检测工装和教学实训平台的搭建。建模时需重点关注圆孔与底面的平行或垂直关系、V槽紧固件通过空间、斜壁与传感器外圆之间的最小壁厚,以及底板边缘到安装孔位的距离。这些尺寸决定了传感器装入后是否会与型材表面干涉,也决定了支架在锁紧时是否具有足够抗变形能力。整体结构简洁,功能指向明确,适合作为检测元件安装模块在三维布局中进行位置校核和干涉检查。
