梅赛德斯奔驰三叉星徽立体车标造型

　　三叉星徽属于整车外观识别系统中的标志性零件，常见于车头格栅、发动机舱盖前端、尾门中央以及轮毂中心盖等位置。虽然它不承担承载、传动或密封功能，但在整车外饰匹配中却直接影响品牌识别度、装配一致性和表面质感。建模时不能只把它当作平面Logo处理，而应按照真实外饰件的思路还原环形外圈、三根星臂以及二者交汇区域的空间关系。

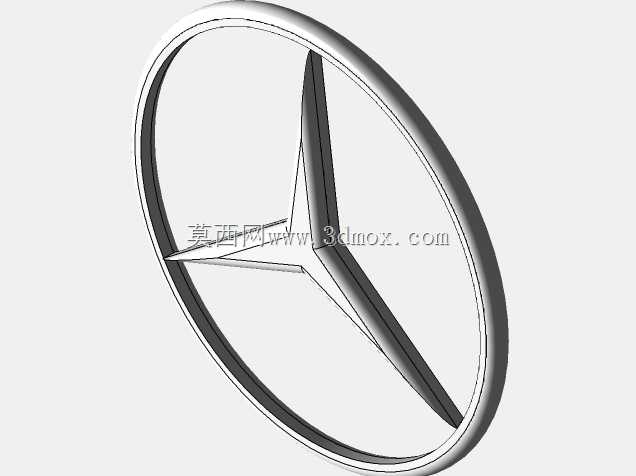

　　从结构形态看，该标识由闭合圆环和内部三叉星组成。圆环并非简单的二维线条，而是具有连续截面的立体环体；星臂从中心向环体内侧延伸，末端与环壁平顺衔接。三根星臂按约120度周向分布，视觉上形成稳定、对称的放射结构。实际建模需要重点控制星臂宽度、厚度、拔模方向和边缘过渡，避免在渲染或加工时出现尖角过薄、曲面褶皱、中心交汇突兀等问题。环形外圈应保持曲率连续，截面沿圆周均匀变化，若用于镀铬件或金属质感展示，还需考虑高光在环面上的连续流动。

　　在汽车外饰开发场景中，这类标识通常与格栅饰条、机盖外板或尾门钣金形成装配关系。安装边界主要取决于背面定位结构：常见方式包括卡扣脚、热熔柱、双面胶粘贴面或小螺钉固定座。若布置在前进气格栅上，需要预留标识背部与格栅基体之间的间隙，保证卡脚插入后不与格栅筋条干涉；若布置在尾门，则要控制标识底面与外板曲面的贴合度，边缘不能出现翘起或缝隙不均。对于发动机舱盖立标形式，还需考虑底座高度、缓冲弹簧或行人碰撞保护相关的退让结构。

　　设计思路上，外观面应优先保证正面识别效果。圆环中心线需要与整车Y向中心面对齐，三叉星的一根星臂通常按整车品牌规范保持指定朝向，不能在装配后出现旋转偏差。标识厚度一般受外观比例和安装空间共同约束：过厚会显得笨重并增加迎风突出量，过薄则会削弱镀铬件的立体感，也不利于背面成型卡扣或胶槽。星臂与圆环相接处应设置圆角过渡，这不仅是视觉需要，也能降低注塑、压铸或CNC加工时的应力集中。

　　从材料和工艺角度看，小尺寸车标可采用ABS或PC/ABS注塑后镀铬、喷漆，也可使用锌合金压铸实现更厚重的金属质感；轮毂盖上的标识则常与塑料底座组合，并考虑耐热、耐振动和制动粉尘污染。三维数模应区分外观面、安装面和遮挡面：外观面要求高光顺、无碎面；背面可加强筋、定位柱和卡扣槽，但加强筋厚度要小于主壁，防止表面产生缩痕。若用于展示级模型，可保留实体环和星臂的倒角关系；若用于后期3D打印，则需检查薄壁最小厚度、星臂悬空角度和中心支撑可达性。

　　尺寸校核时，不能只关注标志外径，还要确认背部固定点分布范围。外径决定前脸或尾门的视觉比例，固定点跨距决定安装稳定性，整体高度决定与周边曲面的安全间隙。对于贴装在曲面上的徽标，背面不宜做成完全平面，应依据车身外板或格栅安装面做局部随形，使胶层厚度或卡接变形控制在合理范围内。星臂末端与圆环内壁交接处属于细小特征集中区，建模时应保证三面倒圆一致，避免量产模具中出现尖角烧焊或抛光困难。

　　该造型也可用于展车道具、展台背景、教学演示和外观件逆向练习。对结构设计人员来说，它的价值不在于复杂机构，而在于训练对称曲面、品牌特征比例、外观件安装边界和工艺可实现性的综合把控。完成数模后，应从正视角检查三叉星的方位和环体圆度，从侧视角检查厚度与倒角，从背面检查安装柱、胶槽或卡扣是否落在可用空间内，并通过剖切确认星臂根部、环体截面和中心交汇区域没有非实体交叉。
