微型直流减速电机抱箍式安装固定支架

　　在小型自动化设备、桌面级实验平台以及教学演示装置的搭建过程中，微型直流金属齿轮减速电机的固定一直是结构布置里容易被忽视却又直接影响整机运行稳定性的环节。这类电机输出扭矩不大、转速经过齿轮箱减速后适合驱动轻载执行机构，但圆柱状的齿轮箱外壳如果没有可靠约束，运转时的反作用力会让电机本体出现偏转、窜动甚至随负载一起转动。这套抱箍式安装支架正是针对轴径3mm级别的微型直流减速电机开发的固定结构，用一片成型钣金件同时完成抱紧齿轮箱和提供平面安装基准两个任务。

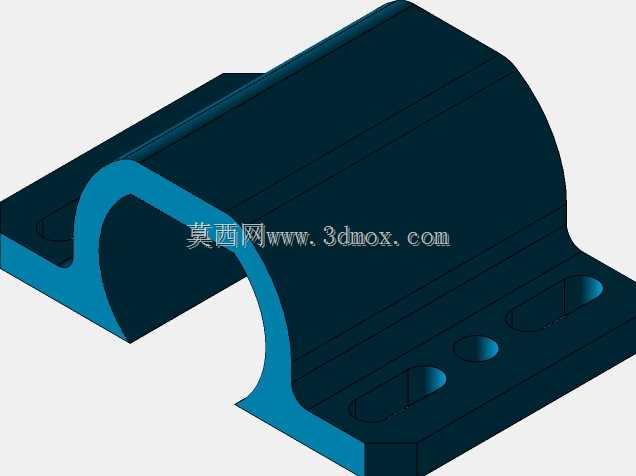

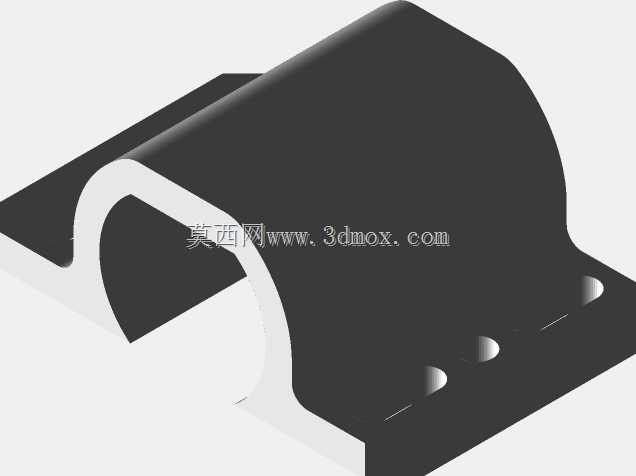

　　从结构形态上看，支架主体由底板和向上翻起的半圆弧抱箍两部分组成，整体为等厚薄板折弯成型，没有额外的拼接焊缝或装配紧固件，零件数量压到最少。底板部分平铺展开，上面预留了两组安装孔位，靠近圆弧的一对为光孔，用于穿过螺钉将支架固定到设备基板或型材台面上；靠外侧的一对孔同样用于紧固，两组孔沿电机轴线方向错开布置，使得支架在承受电机输出反扭矩时，固定点形成的力臂更长，抗翻转能力更强。孔位周边做了局部沉台或压印加强，避免薄板在螺钉锁紧时发生凹陷变形。

　　抱箍部分是整个零件的功能核心。圆弧内径与金属齿轮箱的圆柱外径取过渡配合，包角超过180度，开口处两侧带有向外延展的翻边。装配时将电机齿轮箱从开口侧向推入圆弧，依靠钣金自身的弹性让开口微微张开后回弹抱紧，圆弧内壁与齿轮箱外圆形成面接触，相比单点螺钉顶紧的方式，接触应力分布更均匀，不会在薄壁齿轮箱外壳上压出凹坑。对于需要长期运行或存在振动的工况，还可以在抱箍开口翻边上追加一颗小螺钉收紧，进一步消除配合间隙，这种“弹性抱紧+可选锁紧”的思路兼顾了装拆便捷性和固定可靠性。

　　设计思路上，折弯件的优势在这里体现得比较充分。平板下料后一次折弯成型，模具费用低、生产周期短，单件试制时甚至可以用铝板手工弯折验证；薄板结构重量轻，对于移动小车、机械臂末端等对质量敏感的平台不会增加过多负载；圆弧与底板之间的过渡圆角既释放了折弯应力，也避免了应力集中导致的开裂。底板与抱箍交接处保留了足够的折弯直边高度，使抱紧力能够顺畅传递到安装面，而不是让薄板在根部反复弯折疲劳。

　　安装边界方面，布置这套支架时需要在基板上预留与底板轮廓对应的平面区域，四孔位置要与设备上的预埋螺母或型材槽口对齐；电机轴线高度由圆弧中心到底板底面的距离决定，选型时应核对该高度与传动轮系、联轴器或被驱动轴的中心高是否匹配，必要时可在底板下加减垫片微调。电机轴向定位依靠齿轮箱端面与抱箍端面的贴合，输出轴从抱箍一侧伸出，轴端连接齿轮、同步带轮或小联轴器时，应保证载荷作用点尽量靠近轴承，避免悬臂过长给电机前轴承带来附加弯矩。

　　实际应用中，这类支架常见于智能小车驱动轮固定、自动送料机构的动力源安装、3D打印机周边辅助轴驱动、门禁与小型卷扬装置等场景。相比用整块铝料铣出的电机座，钣金抱箍支架在满足定位精度要求的前提下大幅降低了加工成本；相比3D打印的塑料支座，金属薄板的抗蠕变性能更好，长期受力下不会出现抱箍松弛、孔位滑丝的问题。建模时需要重点控制圆弧内径、折弯回弹量以及孔位间距这几个参数，钣金展开图中折弯扣除值的选取直接影响成型后抱箍的实际抱紧程度，通常要在首轮样件上根据齿轮箱实际外径做微量修正，才能达到推入有阻尼、锁紧无间隙的装配手感。
